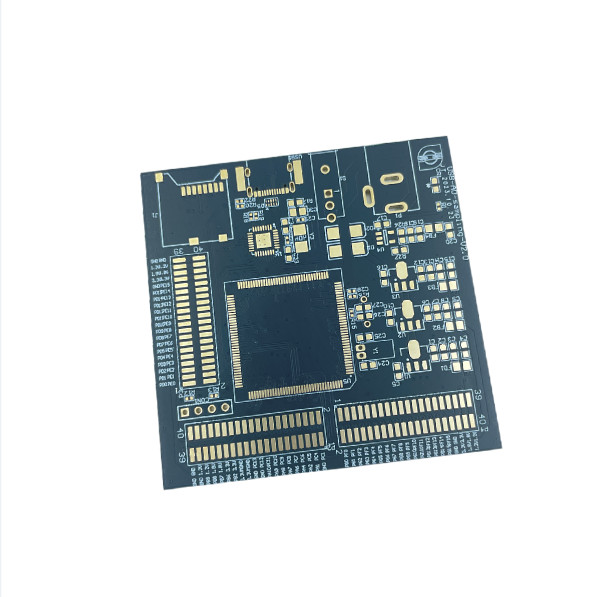

1-20 層 多層 印刷回路板 金 指板 加工
| Place of Origin | China |
|---|---|
| ブランド名 | JIETENG |
| Model Number | PCB circuit board |
| 最小注文数量 | 交渉可能 |
| 価格 | negotiable |
| パッケージの詳細 | 真空パックの空白のカートン |
| 受渡し時間 | 5-8仕事日 |
| 支払条件 | 交渉可能 |
| 供給の能力 | 360000平方メートル/年 |
無料サンプルとクーポンについては、私に連絡してください。
whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。
x商品の詳細
| 層数 | 1-20 | 材料 | FR4、ロジャース高周波の高いTg FR4アルミニウム |
|---|---|---|---|
| 最低の線幅/間隔 | 3/3MIL | 表面の仕上げ | HASL、OSP、ENIGの液浸の銀、金張り |
| 名前 | 多層印刷配線基板 | 銅の厚さ | 1-6oz |
| 最低の穴のサイズ | 0.2mm | 板厚さ | 0.4～3.2mm |
| ハイライト | 20層印刷回路板,PCB ゴールド フィンガーボード 加工,ロジャース 多層印刷回路板 |
||
製品の説明
製品説明:
多層印刷回路板 (MPCB) は,複数の層から構成されるPCBの一種である.消費者電子機器から産業用アプリケーションまで,さまざまな用途で使用することができる.多層PCBは様々なサイズで利用できます多層印刷回路板の特徴には,以下の通りがあります.
- シルクスクリーン 色: 白,黒,黄色
- 銅の厚さ: 1~6オンス
- 材料: FR4,高Tg FR4,高周波,ロジャーズ,アルミ
- 支払期間:T/T,PayPal,ウェスタンユニオン
- 板の厚さ: 0.4-3.2mm
多層印刷回路板は,性能向上,サイズ削減,コスト削減など,ユーザーに多くの利点を提供しています.また,高度に信頼性があり,耐久性があります.多層印刷回路板は,さまざまなアプリケーションで使用することができます消費電子機器から産業用アプリケーションまで
多層印刷回路板は,最も高い基準で製造され,信頼性と耐久性があります.彼らの特徴は,シルクスクリーン色,銅厚さ,材料,支払い期間,板の厚さは,ユーザーの特定のニーズを満たすためにカスタマイズすることができます高レベルの信頼性と性能により,多層印刷回路板は,幅広いアプリケーションに理想的な選択です.
特徴:
- 製品名:多層印刷回路板
- 銅の厚さ: 1~6オンス
- 溶接マスク 色:緑,青,白,黒,赤,黄色
- シルクスクリーン 色: 白,黒,黄色
- 最小穴の大きさ: 0.2mm
技術パラメータ:
| パラメータ | 価値 |
|---|---|
| 名前 | 多層印刷回路板 |
| 層番号 | 1から20 |
| 板の厚さ | 0.4-3.2mm |
| 銅の厚さ | 1~6オンス |
| 最小ライン幅/距離 | 3/3ミリ |
| 穴の最小サイズ | 0.2mm |
| 表面仕上げ | HASL,OSP,ENIG,浸透銀,ゴールドプレート |
| シルクスクリーン色 | ホワイト,ブラック,イエロー |
| 材料 | FR4,高Tg FR4,高周波,ロジャーズ,アルミ |
| 支払期間 | T/T,PayPal,ウェスタンユニオン |
応用:
JIETENGの多層印刷回路板 (PCB) は,専門アプリケーションで信頼性の高いパフォーマンスのために設計されています.高品質の材料から中国で製造され,銅厚さ1~6オンスです.表面仕上げには,HASL,OSP,ENIG,浸透銀,ゴールドプレートが含まれています.1-20層で利用可能で,最も厳しい要求に応えるように設計されています卓越した性能,品質,信頼性を要求するアプリケーションにとって理想的な選択です.
カスタマイズ:
JIETENGは,さまざまな機能でカスタマイズされた多層印刷回路板サービスを提供しています. 私たちの多層印刷回路板は,ブランド名"JIETENG"で製造されています.モデル番号"PCB回路板"白色,黒色,黄色,0.4-3.2mmの板厚さ,1-6ozの銅厚さ,FR4のような材料,高TgFR4のような素材,高頻度HASL,OSP,ENIG,浸透銀,ゴールドプラチングなどの表面仕上げ.
サポートとサービス
多層印刷回路板 技術サポートとサービス
私たちは,当社の多層印刷回路板製品を所有し使用するお客様のために技術サポートとサービスを提供します.技術サポートのチームは,あなたが持っている可能性のある質問や問題であなたを助けるために利用できます.
メール,電話,オンラインチャットで 24時間,週7日対応しています.経験豊富な技術者のチームが,私たちの製品とあなたが持っているかもしれない問題であなたを助けるためにここにありますトラブルシューティングのサポートや 技術的な質問に答えることができます
オンラインチュートリアル,ユーザーマニュアル, 電子書籍, 電子書籍, 電子書籍など,製品ドキュメント製品から最大限に活用するために必要なリソースと訓練を 確保することです
もし質問や支援が必要な場合は technical support チームに連絡してください私たちは,あなたの多層印刷回路板製品から最大限に活用するためにここにいます.
梱包と輸送:
多層印刷回路板の梱包と出荷多層印刷回路板 (PCB) の品質を確保するには,パッケージングと輸送プロセスにはいくつかの重要なステップがあります.
- PCBは輸送中に物理的な損傷から保護され,適切に梱包されるべきです.
- 包装器具は十分なダッシュを提供するように設計されるべきで,これは泡,泡の包装,または他のダッシュ材料で達成することができます.
- 包装には,その内容が脆いので注意深く取り扱うべきだと示すラベルも付けなければなりません.
- 輸送時,パッケージは適切に密封され,適切な輸送情報でラベルを貼らなければなりません.
- PCBは,輸送業者の要求に従って輸送されるべきです.
- 最後に,PCBは出荷前に 損傷を確認する必要があります.
FAQ:
- Q1: 多層印刷回路板とは何か?
- A1: 多層印刷回路板は,隔熱材料で並べた銅製の薄膜の複数の層を組み合わせた回路板の一種で,電子部品を組み立てるために使用されます.
- Q2:どんなブランドですか?
- A2: この多層印刷回路板は JIETENGが製造しています
- Q3: モデル番号は?
- A3: この多層印刷回路板のモデル番号はPCB回路板です.
- Q4:どこから来たの?
- A4: この多層印刷回路板は中国から
- Q5: 多層印刷回路板の機能は?
- A5: 多層印刷回路板の主な機能は,電子部品を組み立て,接続し,回路板を正常に動作させることです.
