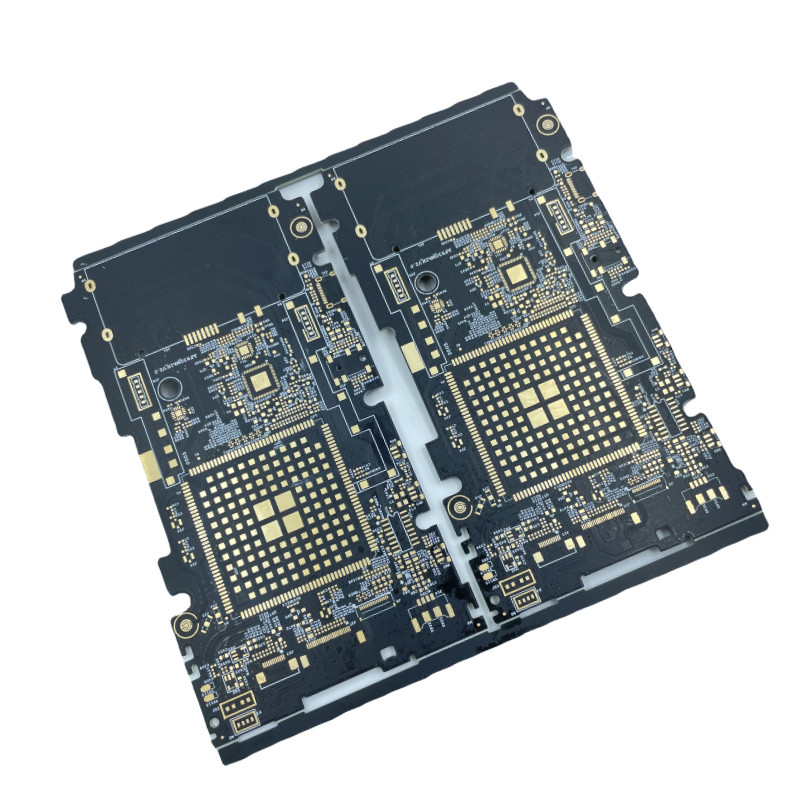

HASL 多層印刷回路板 0.2mm 最小穴サイズ
| Place of Origin | China |
|---|---|
| ブランド名 | JIETENG |
| 証明 | ISO/TS16949/RoHS/TS16949 |
| Model Number | PCB circuit board |
| 最小注文数量 | 交渉可能 |
| 価格 | negotiable |
| パッケージの詳細 | 真空パックの空白のカートン |
| 受渡し時間 | 5-8仕事日 |
| 支払条件 | 交渉可能 |
| 供給の能力 | 360000平方メートル/年 |
無料サンプルとクーポンについては、私に連絡してください。
whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。
x商品の詳細
| 銅の厚さ | 1-6oz | はんだのマスク色 | 、緑、青い、白い、赤い黒い、黄色い |
|---|---|---|---|
| 板厚さ | 0.4～3.2mm | 名前 | 多層印刷配線基板 |
| 最低の線幅/間隔 | 3/3MIL | 支払の言葉 | T/T、Paypal、ウェスタン・ユニオン |
| 最低の穴のサイズ | 0.2mm | 表面の仕上げ | HASL、OSP、ENIGの液浸の銀、金張り |
| ハイライト | HASL 多層印刷回路板,1オンス 多層印刷回路板,HASL 多層PCBボード |
||
製品の説明
製品説明:
多層印刷回路板は,電子および電気アプリケーションのための先進的で洗練された製品です.板は導電性物質の複数の層から構成され,幅広い用途のために設計されています銅層は,銅,ラミネート材料,溶接マスクのいくつかの層から構成され,各層は特定の目的を提供します.銅層は通常,1-6オンス銅厚さのいずれかで作られています.通常使用されるラミネート材料はFR4です高Tg FR4,高周波,ロジャース,アルミなど,様々な表面仕上げオプションで利用できます.HASL,OSP,ENIG,浸透銀,金塗装など.支払い期間は柔軟です.,T/T,PayPal,ウェスタンユニオンなどです
電子機器,医療機器,航空宇宙,自動車など様々な業界で 幅広い用途があります. 非常に信頼性があります.費用対効果効率的で信頼性の高い多層印刷回路板を必要としている人にとって完璧な選択です.
特徴:
- 製品名:多層印刷回路板
- 最小線幅/距離:3/3ミリ
- 表面仕上げ:HASL,OSP,ENIG,浸透銀,金塗装
- 板の厚さ: 0.4-3.2mm
- 最小穴の大きさ: 0.2mm
- 材料: FR4,高Tg FR4,高周波,ロジャーズ,アルミ
技術パラメータ:
| パラメータ | 価値 |
|---|---|
| シルクスクリーン色 | ホワイト,ブラック,イエロー |
| 表面仕上げ | HASL,OSP,ENIG,浸透銀,ゴールドプレート |
| 溶接マスクの色 | 緑,青,白,黒,赤,黄色 |
| 材料 | FR4,高Tg FR4,高周波,ロジャーズ,アルミ |
| 板の厚さ | 0.4-3.2mm |
| 穴の最小サイズ | 0.2mm |
| 層番号 | 4から20 |
| 名前 | 多層印刷回路板 |
| 最小ライン幅/距離 | 3/3ミリ |
| 銅の厚さ | 1~6オンス |
応用:
JIETENG多層印刷回路板は,複雑で密集したレイアウトを必要とする顧客のための完璧なソリューションです. 私たちの多層印刷回路板は,高品質のFR4から製造されています.高Tg FR4高周波,ロジャーズ,アルミの材料.これらのボードは優れた信号完整性,優れた熱性能,信頼性の高い電気特性を提供します.ライン幅/3ミリメートルT/T,PayPal,ウェスタンユニオンを含む支払い方法は,私たちの多層印刷回路板に受け入れられています.
カスタマイズ:
カスタマイズされた多層印刷回路板サービス
JIETENGは,様々なアプリケーションに適したカスタムメイドの多層印刷回路板 (PCB) を提供しています. 私たちのカスタムメイドの多層印刷回路板は,さまざまな機能を持っています.を含む:
- ブランド名: JIETENG
- モデル番号:PCB回路板
- 原産地:中国
- 支払期間:T/T,PayPal,ウェスタンユニオン
- 板の厚さ: 0.4-3.2mm
- 銅の厚さ: 1~6オンス
- 名称:多層印刷回路板
- 材料: FR4,高Tg FR4,高周波,ロジャーズ,アルミ
顧客の特定の要求を満たすために設計されています. 小さなプロトタイプであれ,大規模な生産であれ,可能な限り最高の製品を提供するために私たちに頼ることができます顧客に優れた品質,信頼性,そして手頃な価格を提供することに 専念しています
オーダーメイドの多層プリント回路板で 最高品質,最高性能,最も信頼性の高い製品が 確保できます顧客に最高のサービスを提供することに コミットしています.
サポートとサービス
多層印刷回路板の技術サポートとサービス
私たちは,多層印刷回路板 (PCB) の技術サポートとサービスを提供します.私たちの高度に経験豊富なエンジニアと技術者は,あなたの質問に答え,あなたのプロジェクトに援助を提供するために利用可能です.
PCB の 設計,レイアウト,製造,組み立て,テスト に 協力 する こと が でき ます.また,当社の エンジニア は PCB に 関する 問題 を 解決 する こと に も 助け ます.
必要に応じて遠隔支援もできます
また,現場でのトレーニングと実践的な指導も行います. 私たちのトレーニングセッションは,あなたの多層PCBから最大限に活用できるように設計されています.
今日からご連絡ください!
梱包と輸送:
多層印刷回路板の梱包と出荷は,輸送中に安全性と整合性を確保するために慎重に行うべきである.
多層印刷回路板の包装材料は,波紋箱,バブルラップ,泡パッディング,その他のパッディング材料など,強く耐久的であるべきです.
多層印刷回路板 の 配送 は 時間 に かけ て 行なわ れる べき です.追跡 と 保険 を 提供する 評判 の 良い 配送 会社 を 使用 する こと が 最善 です.
発送前には,多層印刷回路板の損傷を確認することが重要です.
送料ラベルには,受信者の住所と連絡先,送信者の住所と連絡先,体重,パッケージの内容.
FAQ:
- Q:多層印刷回路板とは何か?
- A: 多層印刷回路板 (PCB) は,電子部品を接続し,機械的にサポートするために使用される,銅と隔熱材料のいくつかの層から作られた板です.
- Q: 商品のブランド名とモデル番号は?
- A: ブランド名はJIETENGで モデル番号はPCB回路板です
- Q: 商品はどこから?
- A: 製品は中国から.
- Q: 多層印刷回路板の利点は?
- A: 多層印刷回路板は,回路密度が高いこと,高性能対コスト比,高い信頼性,および安装が簡単であるような多くの利点があります.
- Q: 多層印刷回路板にはどんな材料が使用されますか?
- A: 多層印刷回路板は,通常,FR-4のような銅と隔熱材料で作られています.
