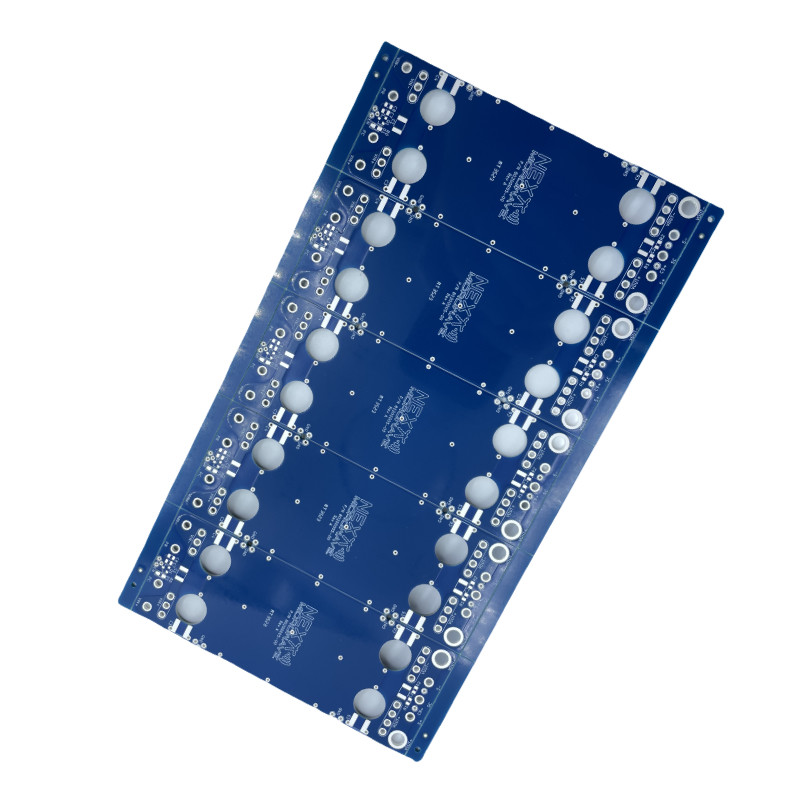

TS16949 4-20は多層印刷配線基板の黄色いシルクスクリーンOsp ENIGを層にする

製品の説明:

多層印刷配線基板は電子部品間の良質、信頼できる電気関係を提供する多目的な、信頼できるプロダクトである。高温に非常に抗することを設計し、広い応用範囲のために完全である。多層印刷配線基板に0.4mmから3.2mmまで板厚さ、1ozからの6ozに銅の厚さ、および0.2mmの最低の穴のサイズがある。さらに、板は緑、青、白く、黒く、赤く、および黄色を含むいろいろな色で利用できる。多層印刷配線基板はいろいろな必要性のための費用効果が大きく、有効な、信頼できる選択である。

特徴:

• 製品名:多層印刷配線基板
• はんだのマスク色:、緑、青い、白い、赤い黒い、黄色い
• 層数:4-20
• 表面の仕上げ:HASL、OSP、ENIGの液浸の銀、金張り
• 銅の厚さ:1-6oz
• 材料:FR4、ロジャース高周波の高いTg FR4アルミニウム

技術的な変数:

適用:

JIETENGの最新式は、多層印刷配線基板あらゆる電子工学のプロジェクトのための完全な解決である。この高度板は0.2mmの最低の穴のサイズおよび1-6ozから及ぶ銅の厚さの銅の4-20の層を収容することができる。印象的な技術的な機能に加えて、この優れたサーキット ボードはまたHASL、OSP、ENIG、液浸の銀および金張りを含むいろいろ表面の終わりの選択を、特色にする。それを越えるためには、この多目的な板はまた注文のシルクスクリーン色を、白く、黒いのような、および黄色提供する。

ultra-small家電から宇宙航空適用への、JIETENGの多層印刷配線基板はあらゆる電子工学のプロジェクトのための理想的な選択である。優秀な設計および信頼できる性能によって、この高度板は信頼できる、多層のサーキット ボードを捜すあらゆる電子工学の製造業者のための完全な解決である。

カスタム化:

• 銘柄:JIETENG
• 型式番号:PCBのサーキット ボード
• 原産地:中国
• はんだのマスク色:、緑、青い、白い、赤い黒い、黄色い
• 最低の線幅/間隔:3/3mil
• シルクスクリーン色:、黒い白い、黄色い
• 名前:多層印刷配線基板
• 支払の言葉:T/T、PayPal、ウェスタン・ユニオン

• 多層のプリント基板
• 多層にされたプリント基板

サポートおよびサービス:

多層印刷配線基板（PCB）は設計、製造業、テストおよびアセンブリを含む顧客にテクニカル サポートおよびサービスを、提供する。私達のエンジニアはプロダクト選択で専門の助言を提供し、あなたのプロダクトのための最もよい解決を選ぶのを助ける。私達はまた私達のプロダクトの修理、取付け、維持および修理にテクニカル サポートを提供する。

私達は時機を得た、有効なテクニカル サポートおよびサービスを提供することに努力している。私達の技術的なチームはあなたの質問に答え、解決を提供する利用できる24/7である。私達は顧客満足を保障し、良質をのサービス提供するように努力する。

質問があったりまたは援助を必要としたら、私達に連絡することを躊躇してはいけない。私達は助けるここに常にべきである。

パッキングおよび出荷:

多層印刷配線基板は帯電防止袋でしっかり包まれる。袋は衝撃から板および船積みの間に振動を保護するために材料の緩和の箱で密封される。

多層印刷配線基板は信頼できる空の宅配便によって出荷される。パッケージはしっかり安全にそして時間通りに着くことを保障するために密封され、追跡される。

FAQ:

Q1:多層印刷配線基板は何であるか。

:多層印刷配線基板（PCB）はタイプの型式番号PCBのサーキット ボードとのJIETENGによって製造された電子回路板中国製である。

Q2:多層印刷配線基板の特徴は何であるか。

:多層印刷配線基板の特徴は、高められた多様性、より大きい信頼性および改善された電気性能高い正確度を含んでいる。

Q3:多層印刷配線基板で使用される材料は何であるか。

:多層印刷配線基板で使用される材料は普通銅、エポキシ、および樹脂である。

Q4:何層を多層印刷配線基板によっては持っているできるか。

:多層印刷配線基板の層の数は設計によって2つから8つの層をから変えることができる。

Q5:多層印刷配線基板の利点は何であるか。

:多層印刷配線基板の利点は単層板と、改善された電気性能比較される増加された回路密度および減らされたアセンブリー時である。
