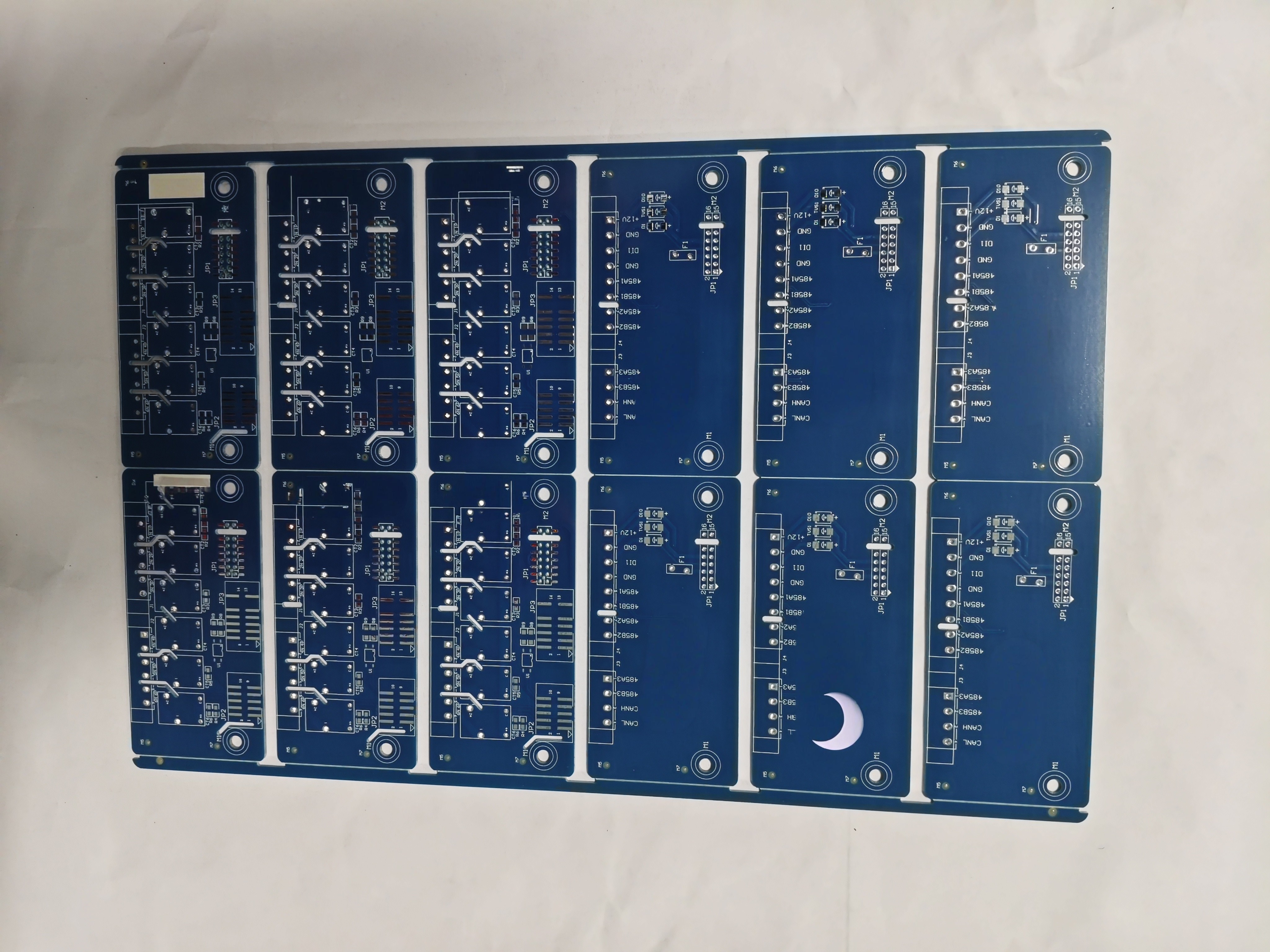

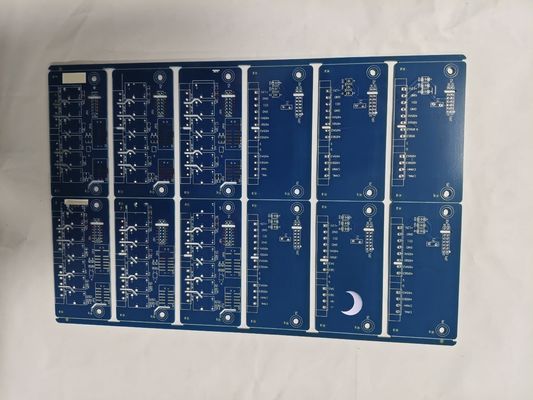

10層ハイブリッドPCB 2.5mm厚さ リダールセンサー 銅厚さ 2オンス

無料サンプルとクーポンについては、私に連絡してください。
whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。
x材料 | FR4 KB,TP-2 | 銅の厚さ | 2オンス |
---|---|---|---|
溶接マスクの色 | 青い | 製品名 | 10層混合阻力板 |
層 | 10層 | テスト | 飛行探査機試験 |
阻力制御 | そうだ | 表面塗装 | 金属/ENIG |
ハイライト | 10層のハイブリッドPCB,2オンス 銅厚みハイブリッドPCB,2.5mm厚さのハイブリッドPCB |
製品説明:
工業機械から消費者向け電子機器まで 幅広い用途に対応するように設計されています. FR4 KBとTP-2材料を使用します.熱性や電気性,機械性も優れた信頼性の高い接続性と耐久性を保証します.
最高品質を保証するために,すべてのハイブリッドPCBは 飛行探査機でテストされています. このテストは,各ボードが完全に機能し,私たちの厳格な品質基準を満たしていることを保証します. 結果として,私たちのハイブリッドPCBは,市場で最も信頼性と一貫性のある製品です.
Jieteng Circuit Co., Ltd ハイブリッドPCBは,目をつける独特の青い溶接マスクの色を持ち,優れた耐腐蝕性,酸化抵抗性,溶接可能性この仕上げは,一貫した性能と長期的信頼性を保証します.
特徴:
- 製品名:ハイブリッド回路板
- シルクスクリーン 色: 白
- 表面塗装:金付/ENIG
- 穴の大きさ:0.5mm
- 板の厚さ: 2.4mm
- 試験:飛行探査機試験
Jieteng Circuit Co., Ltd. ハイブリッド印刷回路ボード,信頼性,耐久性,高品質の利点など
応用:
ハイブリッド回路板は10層の板で 銅厚さ2オンスで 最低開口が0.5mmで 阻力制御設計を使用しますこれはLiDARのような高級アプリケーションに非常に適しています機能性と信頼性を確保するために飛行探査機によって試験されます.
ハイブリッド印刷回路板は高速信号伝達と複雑な回路を必要とするアプリケーションに理想的です.航空宇宙,医療および軍事アプリケーションで使用されています.ハイブリッド 印刷回路板 は,通信 機器 に も 適し自動車用電子機器.
ハイブリッド プリント サーキット ボード は,高密度 の 配線 や ミニチュア 化 を 要求 する シナリオ に も 非常 に 適さ ます.その コンパクト な デザイン に よれ ば,スマート フォン の よう な 小さい デバイス に 用い られ ます.,ハイブリッドPCBは,高い信頼性と安定性により,IoTデバイスやセンサーにも使用されています.
