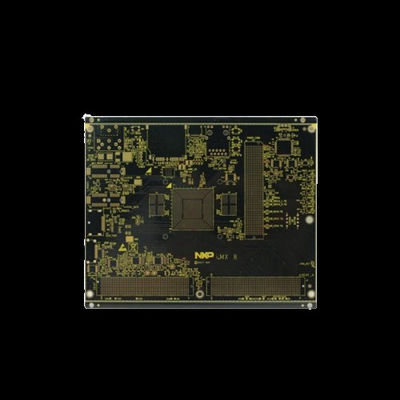

0.1mm 最小痕跡幅 多層PCB ロジャースベース材料と樹脂プラグ

無料サンプルとクーポンについては、私に連絡してください。
whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。
xテスト サービス | 100%のEテスト | 厚さ | 0.4-6.0mm |
---|---|---|---|
阻力制御 | そうだ | 供給者の種類 | OEM ODM |
最小線幅 | 0.1mm | 基盤Materia | FR4 ロジャース テフロン |
タイプ | 通信製品,産業機器 | 溶接マスクの色 | 緑色 |
最小の痕跡幅 | 0.1mm | 銅箔の厚さ | 0.5~8オンス |
ハイライト | 0.1mm 最小痕跡幅 多層PCB,樹脂プラグ付き多層PCB,ロジャース基材 多層PCB |
製品説明:
樹脂プラグは,PCB回路板の一般的な特殊プロセスである.一般的にプレートまたはパッドの穴に穴を埋め,多層板に使用される.高周波混合圧力板このプロセスは,私たちの会社で成熟して生産することができます.
適用:
多層印刷回路板,または多層印刷回路板としても知られています. これはJietengの最も人気のある製品の一つです.幅広い用途のための信頼性の高いソリューション製品ブランドはJietengで,モデルはマザーボードPCB03で,UL,SGS,ISO9001およびROHSによって認証されています. 最小注文量は1で価格は0です.2商品は支払後8日以内に配達され,配送パッケージは20kg/箱,真空包装です.多層印刷回路板のシルクスクリーン色は白色溶接マスクの色は緑色で 板の厚さは1.6mmでJieteng多層印刷回路ボードは,さまざまなアプリケーションと産業で優れたパフォーマンスを提供することが確実です.
カスタマイズ:
ジテング多層印刷回路板
Jietengはカスタマイズされた多層印刷回路板 (PCB) サービスを提供しています. モデル: マザーボードPCB 03. 私たちの多層印刷回路板はUL,SGS,ISO9001およびROHS認証されています.最低注文量は1個値段は0だ2配送時間は8日で,受け入れられる支払い方法はT/T,Paypal,L/Cが含まれます. 私たちの供給能力は100,00/日,最大のボードサイズは1200*6100mmです銅の厚さは0.5/8オンスで,最小のスクリーンプリントダムと溶接マスクダムが4ミリです.溶接マスクの色は緑色です.
FAQ:
Q1. PCB の 報表 に は どんな 情報 が 必要 です か.
A: ゲルバーファイルと技術要求.PCB材料,厚さ,銅表面,マスクの色,シルクスクリーンなど)
Q2.PCBの生産にはどのファイル形式が受け入れられているか?
A:ゲルバーファイル:CAM350 PCBファイル:プロテル99SE,PADS,CAD,アルティウムデザイナー
Q3.私のファイルは安全ですか?
A: あなたのファイルは完全に安全です. 私たちはプロセス全体でお客様の知的財産権を保護します. お客様のすべてのファイルは決して第三者と共有されません.
Q4. 最小注文量は?
A:当社には最低注文量はありません.小量および大量生産を柔軟に処理することができます.
Q5. 送料はどのくらいですか?
A: 送料は,目的地,重量,商品の梱包サイズに依存する.あなたが私たちに提供する必要があります場合は,私たちに知らせてください.
Q6 私たちのブランドは?
A: ジーテング・サーキット・カンパニー
