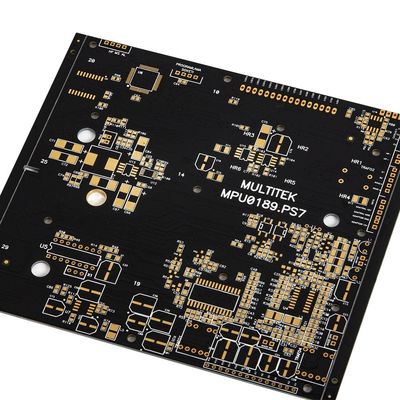

阻力制御多層PCB製造 表面仕上げが異なる 多層ハイブリッド回路PCB

製品説明:

私たちのマルチレベル印刷回路板製造サービスは,あなたのデザインニーズに合わせて,白,黒,黄色,など様々なシルクスクリーンカラーオプションを提供しています.経験豊富な専門家のチームは,各ボードが精度と正確さで生産されることを保証します厳格な業界基準を満たしています

最小の穴の大きさ 0.2mm と最小の線間隔 0.1mm と,私たちのマルチレイヤ PCB 製造サービスは,最も厳しいアプリケーションに対応できる高性能回路板を提供しています.2~20層の層数を持つボードを製造できます デザインの可能性も幅広くできます

プロトタイプや大規模生産が必要であろうと 私たちの多層印刷回路板生産サービスが あなたのニーズを満たすことができます私たちの多層PCB製造能力についてもっと学ぶために今日私達に連絡し,どのように私たちはあなたの電子デザインを生きるために助けることができます.

特徴:

• 製品名:多層PCB製造
• 銅の厚さ: 1-4オンス
• 阻力制御:はい
• 板の厚さ: 0.2-3.2mm
• ライン幅:0.1mm
• 表面塗装:HASL,ENIG,OSP,浸透銀,浸透チンなど

この製品は,多層プリントワイアリングボードの作成と多層PCBコンポーネント組成のための次の機能を提供します.

• 銅の厚さは 1-4ozから範囲です
• 阻力制御能力
• 板の厚さ範囲は0.2-3.2mm
• 最小ライン幅0.1mm
• HASL,ENIG,OSP,浸透銀,浸透チンなどを含む様々な表面仕上げオプション

応用:

JIETENGの多層PCBコンポーネントアセンブリの主要な用途の1つは,LED照明システムの生産です.これらのシステムには,通常,高温に対応し,湿度にも耐える印刷回路板が必要ですこの製品は,高品質の材料で作られ,極端な温度や湿度にも耐えられるので,このようなアプリケーションに最適です.

PCB回路板の別の一般的な用途は,医療機器の製造です.医療機器には高い精度と精度が必要です.この製品は,これらの要件を満たすために設計されています.この製品は,インペデンス制御機能により,回路板が医療機器の特定の要件を満たし,信頼性と正確な結果を提供することを保証します.

PCB回路板は,自動車電子機器の生産に使用することも理想的です.自動車電子機器は,振動,高温,そして他の厳しい条件この製品はこれらの要件を満たすために設計され,これらの条件に耐えられる高品質の材料で作られています.

一般的に,JIETENGのPCB回路板は,高品質の多層印刷回路板の生産ソリューションを探している人にとって優れた選択です.この製品は様々なシナリオで使用するのに最適で,どんなプロジェクトでも特定の要件を満たすことができます..

カスタマイズ:

HASL,ENIG,OSP,浸透銀,浸透鉛,などを含む表面仕上げの範囲を提供しています. 私たちの最小穴のサイズは0.2mmであり,私たちのソルダーマスクの色オプションは緑,青,白,ブラック線間隔は0.1mmで 層数を2から20までの範囲に設定できます

サポートとサービス

私たちの多層PCB製造製品には,顧客が最初から最後までシームレスな体験を確実にするために,包括的な技術サポートとサービスが付いています.設計に関するガイドラインを提供することができます製造と組み立ては,PCBがすべての仕様と要件を満たしていることを保証します. 我々は,大量生産に移る前に,あなたのデザインをテストするためにプロトタイプ製造サービスを提供します.高品質の生産を保証するために 最新の技術で装備されていますさらに,PCBが業界基準と規制に 準拠していることを確認するために テストと検査サービスを提供します.顧客に最高の品質の製品とサービスを提供し,事業の成功を支援することです..

梱包と輸送:

商品のパッケージ:

• すべての多層PCBは 防静電袋に詰め込まれます
• 防静電袋は 紙箱に入れます
• 紙箱は包装テープで封印されます.

商品の出荷:

• 配送は信頼できる配達パートナーが処理します.
• 世界中に送料を提供しています.
• 運送費用は重量と配送場所に基づいて計算されます.
• パッケージが送られてから追跡番号を 提供します
