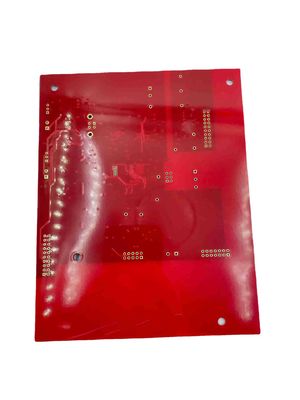

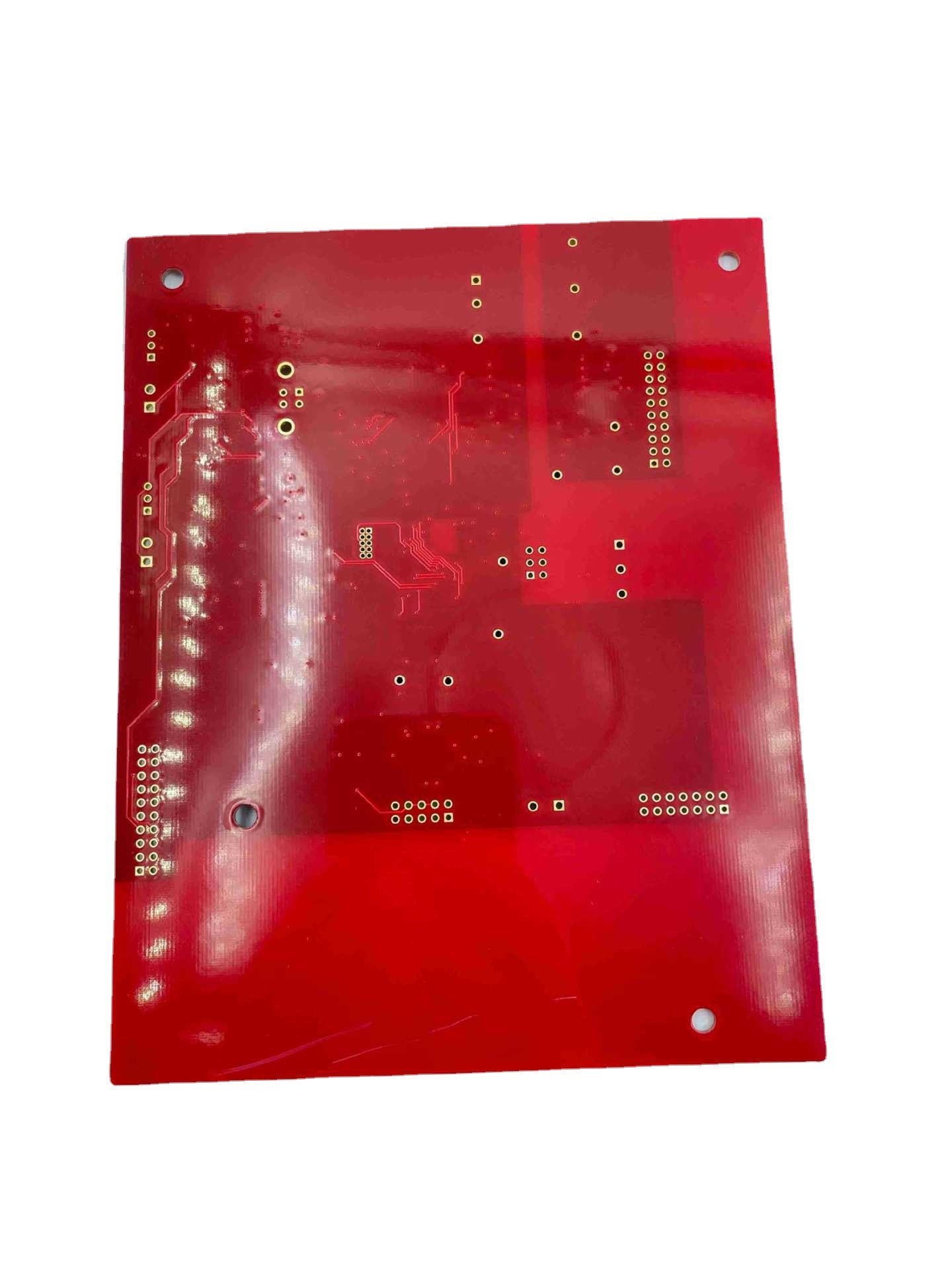

HASLは終わりFR4 6つの層PCB板銅の厚さ8OZ浮上する
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | JIETENG |
| 証明 | ISO/TS16949/RoHS/TS16949 |
| モデル番号 | FR4 |
| 最小注文数量 | 交渉可能 |
| 価格 | negotiable |
| パッケージの詳細 | 真空パックの空白のカートン |
| 受渡し時間 | 5-8仕事日 |
| 支払条件 | 交渉可能 |
| 供給の能力 | 360000平方メートル/年 |
無料サンプルとクーポンについては、私に連絡してください。
whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。
x商品の詳細
| 板厚さ | 3.0mm | 銅の厚さ | 8oz |
|---|---|---|---|
| 層 | 6Layer | 材料 | FR4 |
| Min. Hole Size | 0.2mm | Min.行送り | 0.1mm |
| Min.線幅 | 0.1mm | 製品名 | 雑種のサーキット ボード |
| シルクスクリーン色 | 白い | はんだのマスク色 | 赤い |
| 表面の終わり | HASL | ||
| ハイライト | FR4 6つの層PCB板,HASL 6つの層PCB板,8OZ銅FR4 PCB板 |
||
製品の説明
6層板厚さ3.0MMの銅の厚さ8OZの表面のスプレーの錫
板は標準的なPCBsと比較的厚く比較される3.0MMの厚さがある。高い現在の要求を用いる適用のためまたは有効熱の消滅が要求されるところ
8OZの銅の厚さはまた比較的厚く、高い発電か低い抵抗を要求する適用で頻繁に使用される。
板は6つの層があり、より複雑な回路設計およびより高い構成密度を可能にする。6層板はまたより導くを信号と力の層間の選択そしてよりよい分離を考慮に入れるのでよりよい信号の保全性を提供できる。
表面の錫の噴霧は銅の跡で腐食および酸化からそれらの保護を助けるように錫の層を提供する。この表面処理はまた信頼できるはんだの関係のために重要であるよいsolderabilityを促進する。
厚い板、厚い銅の層および錫スプレーの終わりの組合せは板が低い抵抗および信頼できるはんだの関係を要求する強力な適用のために設計されていることを示す。
| 項目 | 機能 |
| 基材 | FR-4、高いTG FR-4、ハロゲン自由な材料、CEM-3、CEM-1、PTFE、ロジャース、アルロン、Taconic、アルミニウム基盤、テフロン、PI、等 |
| 層 | 1-60 |
| 終了する内部/外の銅の厚さ | 0.5-6OZ |
| 終了する板厚さ | 0.2-7.0mm （≤0.2mmの必要性の検討）、HASLのための≤0.4mm |
| 板thickness≤1.0mm:+/-0.1mm 1Board thickness>2.0mm:+/-8% |
|
| 最高のパネルのサイズ | ≤2sidesPCB:600*1500mm 多層PCB:500*1200mm |
| 最低のコンダクターの線幅/間隔 | 内部の層:≥3/3mil 外の層:≥3.5/3.5mil |
| 最低の穴のサイズ | 機械穴:0.15mm レーザーの穴:0.1mm |
| 鋭い精密:最初訓練の最初訓練:1mil 第2訓練:4mil |
|
| そり | 板thickness≤0.79mm:β≤1.0% 0.80≤Board thickness≤2.4mm:β≤0.7% 板thickness≥2.5mm:β≤0.5% |
| 管理されたインピーダンス | +/- 5% Ω （<50> |
| アスペクト レシオ | 15:01 |
| 最低の溶接リング | 4mil |
| 最低のはんだのマスク橋 | ≥0.08mm |
| viasの機能を差し込むこと | 0.2-0.8mm |
| 穴の許容 | PTH:+/-3mil NPTH:+/-2mil |
| 輪郭のプロフィール | 敗走Vカットの橋スタンプの穴 |
| はんだのマスク色 | 緑、黄色、黒く、青、赤く、白い、無光沢の緑 |
| 構成の印色 | 、黄色い白い、黒い |
顧客の特定の条件を満たすシンセンJieteng回路Co.、株式会社は良質のPCBsの提供に専用されている信頼でき、信頼できるPCBの製造業者である。会社は高度の製造設備および技術を採用し、彼らのPCBsは彼らの必要性のために適していることを保障するために顧客と密接に働く技術者およびベテラン エンジニアのグループがある。
質への責任に加えて、Jeton回路Co.、株式会社はカスタマー サービスを大きい強調する。会社は顧客と設計からの配達に全体のPCBの製造工程中の個々の解決そしてサポートを、提供するために密接に働く。顧客満足へのこの献呈は会社が良質のPCBsを要求するビジネスおよび組織のための評判が良く、信頼できるパートナーに似合うのを助けた。
