多層注文のプリント基板HDIアセンブリ設計およびサービス

  • Multilayer custom printed circuit board HDI Assembly Design And Service
起源の場所 広東省、中国
ブランド名 JIETENG
証明 ISO/TS16949/RoHS/TS16949
モデル番号 PCB
最小注文数量 交渉可能
価格 negotiable
パッケージの詳細 内部の真空のパッキング、外標準的なカートン
受渡し時間 配達のための3-10日
支払条件 交渉可能
供給の能力 1年ごとの100000の平方メートル/平方メートル

無料サンプルとクーポンについては、私に連絡してください。

whatsapp:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。

x
商品の詳細
ハイライト

多層注文のプリント基板

,

HDIの多層注文のプリント基板

,

多層HDI PCBアセンブリ
メッセージ
製品の説明

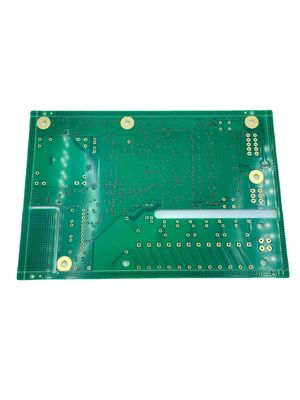

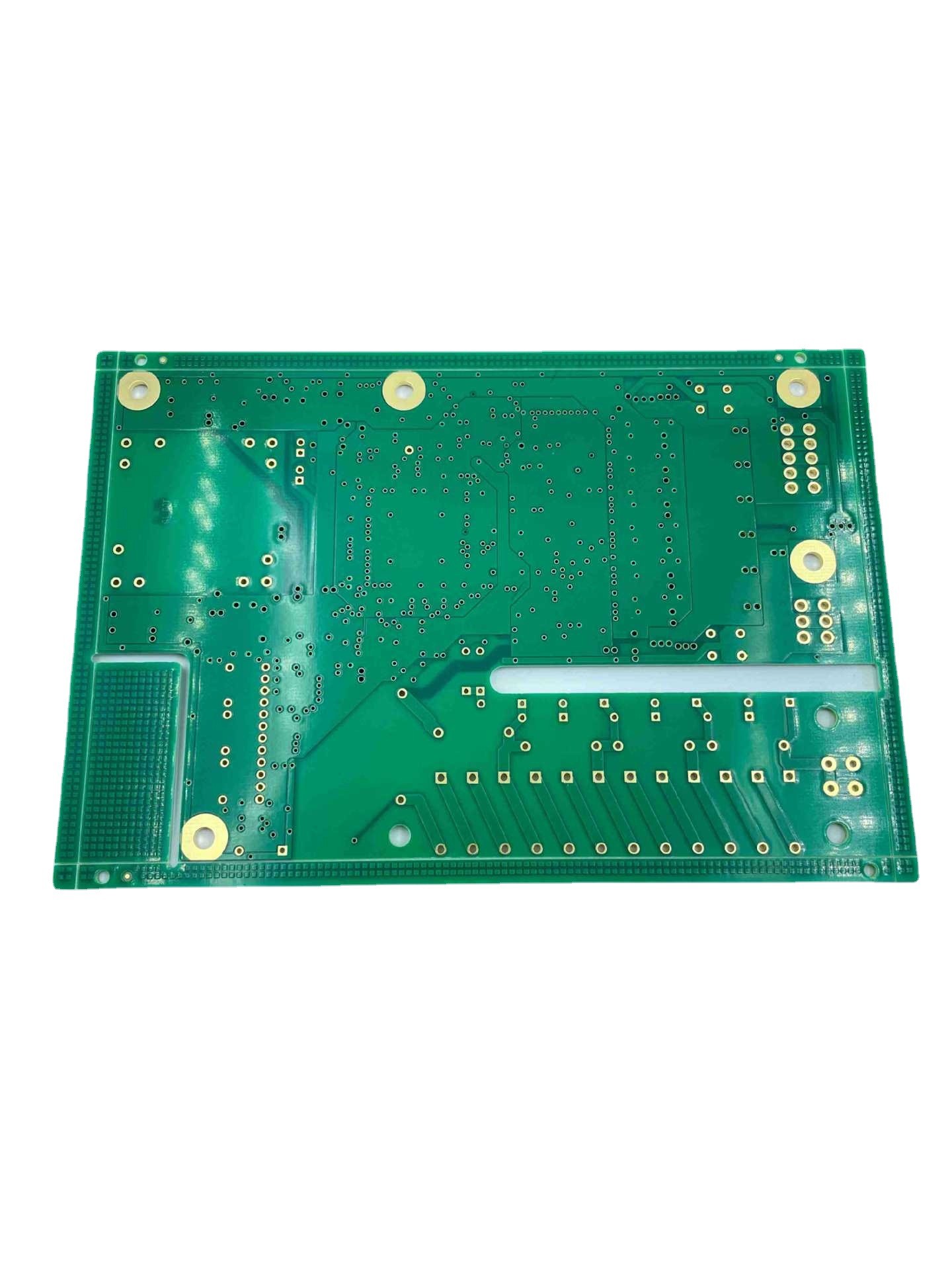

中国の注文の印刷物のサーキット ボードの多層hdi PCBアセンブリpcbaの製造業者oem ems PCB設計およびサービス

必要な細部
型式番号:
（73）
タイプ:
pcba
原産地:
広東省、中国
銘柄:
JIETENGPCB
製造者のタイプ:
製造業者
銅の厚さ:
0.5-6OZ
製品名:
PCB板
基材:
FR4/ROGERS/Aluminum/High TG
層:
1-24layers
板厚さ:
0.2-7.0mm
表面の仕上げ:
HASLHASLの鉛のfreeENIGGOLD指
はんだのマスク色:
Green.Black.Red.Yellow.White.Blue.Purple.Matteの緑。無光沢の黒
シルクスクリーン色:
Black.White.Yellow
最低の穴のサイズ:
0.15mm
MOQ:
1pcs

PCBの層
1-24層
Soldermask最低の橋
0.076mm
最高のパネルのサイズ
600mmx600mm
絶縁の抵抗
1E+12Ω （概要）
最低板厚さ
4つの層0.40mmの6つの層0.80mmの8つの層1.00mmの10の層1.20mm
厚の板:穴のサイズ
0.209027778
最低の跡の幅
0.075mm
衝撃の暖房
（3 times/10第2）
最低の跡スペース
0.075mm
覆い及びねじれ
≤0.7%
最低の穴のサイズ
0.20mm
電気強さ
>1.3KV/mm
穴の壁厚さ
0.025mm
皮強さ
1.4N/mm
PTHの穴のための許容
±0.076mm
はんだのマスクの硬度
≥6H
NPTHの穴のための許容
±0.05mm
燃焼性
94V-0
穴の位置の許容
±0.05mm
インピーダンス制御
±5%
輪郭のための許容
±0.15mm
表面処理
OSP、HASL、ENIGの液浸の錫、液浸の銀

札:

アルミ回路基板

イヤホーンのサーキット ボード
