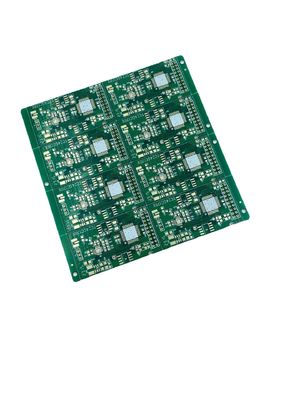

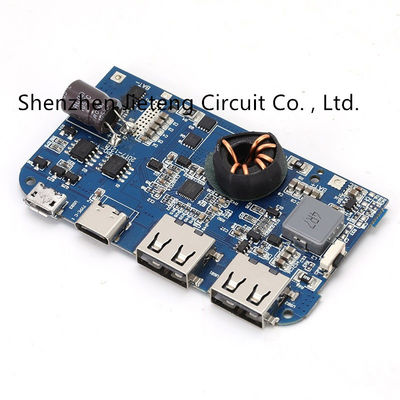

4層OEMカメラPCB SMT Blue Solder マスクと3.0mmの組立

製品説明:

小規模なプロジェクトでも大規模な生産でも 溶接に必要なスペースが充実しています私たちのPCB SMTアセンブリ製品は,あなたのプロジェクトを成功させるために必要なスペースとコンポーネントを提供します.

この製品の表面仕上げは,HASLとENIGの2つのオプションで提供されています.HASL (Hot Air Solder Leveling) は,PCBを溶けた溶剤の浴槽に浸すような,一般的な表面仕上げオプションです.熱い空気で吹き飛ばして平坦で均等な表面を作りますENIG (Electroless Nickel Immersion Gold) は,PCBにニッケルと金の層を埋める代替的な表面仕上げオプションです.耐久性があり腐食に耐える表面を備えています

PCB SMT組成製品が 表面マウント溶接組成のニーズに理想的な選択です. 高品質の部品と信頼性の高いパフォーマンスで,この製品が必要な結果をもたらすことを信頼できますPCB SMT 組み立て製品があなたのための正しい選択です.

応用:

Jieteng PCB SMTアセンブリは,多様な産業ニーズを満たすために設計された4層の回路ボードです. 3ozの銅厚さは,製品の最大導電性と耐久性を保証します.製品構成要素のピッチは0.5mmは,コンパクトで空間節約に最適化されていることを保証します.

PCB SMTアセンブリ製品は,医療,自動車,航空宇宙,電信産業を含む様々な用途のために設計されています.高品質な設計により,高い信頼性基準を必要とするアプリケーションに適していますこの製品は高速データ転送と処理能力を必要とするアプリケーションにも適しています.

Jieteng PCB SMTアセンブリ製品は,飛行探査試験を受けるように設計されており,製品が最高品質基準を満たしていることを保証します.試験型は,製品が性能と信頼性に影響を与えるような欠陥や不具合がないことを保証する..

PCB SMT アセンブリ製品は,スマートフォン,タブレット,コンピュータなどの複雑な電子機器の製造を含むさまざまなシナリオに適しています.この製品は,高速データ処理とストレージ機能を必要とするアプリケーションにも適しています.この製品は,医療機器,自動車電子機器,航空宇宙システムなどの高い信頼性を要求するアプリケーションにも最適です.

結論として,Jieteng PCB SMT Assemblyは,多様な産業ニーズを満たす高品質の電子回路板組成製品である.高品質 の 設計 に よる と,高い 信頼性 の 基準 を 要求 する 様々な 用途 に 適し ます製品の表面マウント装置組成は,スペース節約のニーズに最適化されることを保証し,コンパクトな設計を必要とするアプリケーションに理想的です.

カスタマイズ:

パーソナライズされた印刷回路板溶接ソリューションを探していますか? JIETENGのPCB回路板より先を見ません. 中国で製造された,私たちのPCBは100mm*100mmを含むさまざまなサイズで利用できます.標準の緑色溶接マスクと白いシルクスクリーンカラーオプションから選択するか,ブランドに合うカスタムカラーを要求してください表面仕上げには HASL と ENIG が含まれます 最小0.2mmの穴を入れることができます表面マウント溶接組と表面マウント装置組立てサービスについてもっと知るために今日私達に連絡してください.

FAQ:

Q: PCB SMT 組み立て製品のブランド名は何ですか?

A: ブランド名はJIETENGです.

Q: PCB SMT 組み立て製品のモデル番号は何ですか?

A: モデル番号はPCB回路板です

Q: PCB SMT 組み立て製品はどこで製造されますか?

A: この製品は中国で製造されています.

Q: PCB SMT 組み立て製品の製造にはどのような材料が使用されていますか?

A: 製品には銅,ガラス繊維,溶接マスクなどの高品質の材料が使用されています.

Q: パーソナライズされた PCB SMT 組立製品を得ることができますか?

A: はい,私たちは,あなたの特定の要求を満たすためにカスタマイズされたソリューションを提供しています.詳細については,私たちと連絡してください.

Q. PCB の 報表 に は どんな 情報 が 必要 です か.
A: ゲルバーファイルと技術要求.PCB材料,厚さ,銅表面,マスクの色,シルクスクリーンなど)
