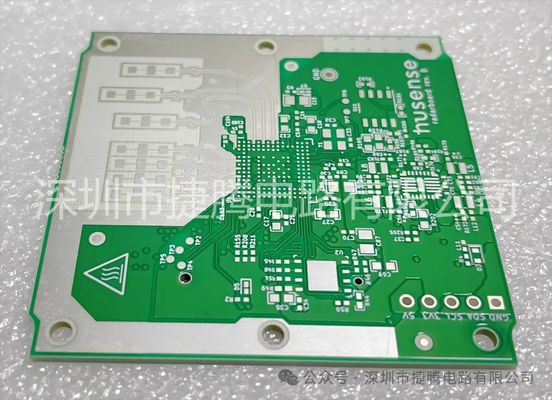

金で塗装された80U高周波多層PCB 6層設計と1.6-5.0mm厚さ
| Place of Origin | China |
|---|---|
| ブランド名 | JIETENG |
| 証明 | ISO/TS16949/RoHS/UL |
| Model Number | Prototype PCB Assembly |
| 最小注文数量 | 5個 |
| 価格 | 1-9.9USD/piece |
| パッケージの詳細 | 真空パックの空白のカートン |
| 受渡し時間 | 10~16 営業日 |
| 支払条件 | 交渉可能 |
| 供給の能力 | 300pcs/day |
無料サンプルとクーポンについては、私に連絡してください。
whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。
x商品の詳細
| PCB層 | 6層 | PCB 厚さ | 1.6~5.0mm |
|---|---|---|---|
| 製品名 | プロトタイプPCBアセンブリ | 最低のはんだのマスク橋 | 0.5mm |
| シルクスクリーン色 | 白い | 穴の大きさ | 0.2mm |
| 表面塗装 | HASL,OSP,ハードゴールド | PCB 材料 | FR4,TP-2 |
| タイプ | カスタマイズ可能 顧客のPCBAに従って製造 | 使用 | OEM電子機器 |
| ハイライト | 高周波多層PCB,金で塗装された多層PCB,6層多層PCB |
||
製品の説明
製品説明:
私たちのPCBプロトタイプ製造サービスは 高品質のFR4素材を使用し 信頼性と耐久性のあるPCBの基盤を提供しますFR4 の 材料 は,その 優れた 熱 特性 や 電気 特性 で よく 知ら れ て い ます幅広いプロジェクトに最適です
1オンスもの銅の重さで 標準的な重さです 標準的な重さです 標準的な重さですこれは,あなたのPCBが優れた伝導性と信頼性の高い電気性能を持つことを保証します.
さらに,PCBプロトタイプ製造サービスでは 3つの異なる溶接マスクの色:緑色,青色,赤色から選択できます.あなたの好みやニーズに合わせてPCBをカスタマイズすることができますプロジェクトに対する柔軟性やコントロールを高めます
私たちのPCBプロトタイプ製造サービスには 最小0.2mmの穴の大きさも備わっており,PCBが最小の部品を簡単に収納できるようにします.
趣味のプロジェクトであれ プロのアプリケーションであれ 私たちのPCBプロトタイプ製造サービスは 成功するために必要な 高品質のPCBを 提供するように設計されています私たちのプロトタイプPCB組立製造サービスについてより多くのことを学び,あなたの次のプロジェクトを開始するために今日私たちに連絡してください.
特徴:
- 製品名:PCB組成のプロトタイプ
- 穴の大きさ:0.5mm
- 試験方法:飛行探査機による試験
- ミニ溶接マスクブリッジ: 0.1mm
- PCB 厚さ:1.6~5.0mm
- シルクスクリーン 色: 白
私たちのプロトタイプPCB組立製品は 高品質のプリントボード組立ソリューションで 信頼性の高いパフォーマンスを確保するために フライングプローブ試験方法に 服します. 最小の穴の大きさは0です.2mm と 最低の溶接マスクブリッジ 0.1mm,私たちのPCB組立製造プロセスは,あなたの正確な仕様を満たす PCB組立製品を作成します. PCB厚さは1.6mmから5mmです.0mmとシルクスクリーン色は白です.
技術パラメータ:
| 技術パラメータ | 価値 |
|---|---|
| 試験方法 | 飛行探査機試験 |
| PCB サイズ | 100mm*100mm |
| PCB 材料 | FR4 |
| シルクスクリーン色 | ホワイト |
| 穴の大きさ | 0.2mm |
| ミン・ソルダー・マスクブリッジ | 0.1mm |
| PCB 厚さ | 1.6~5.0mm |
| 表面塗装 | HASL,OSP について |
| 溶接マスクの色 | 緑,青,赤 |
| 製品名 | プロトタイプPCB組成 |
私たちのPCBアセンブリ製造サービスは,プロトタイプPCBアセンブリ製造と印刷回路アセンブリを提供しています.
応用:
この製品は,最小穴の大きさは0.2mmで,PCBの厚さは1.6mmから5.0mmまであり,消費者電子機器,産業制御システム,自動車用電子機器6層のPCB設計と1オンス銅重量により 高信頼性と性能を必要とする複雑な回路設計に最適です
新しい製品設計のためのプロトタイプ PCB 組立製造ソリューションを探しているかどうか,または既存のシステムをアップグレードする必要があるかどうか, ジーテンのプロトタイプ PCB 組立は完璧な選択です.高品質のFR4PCB素材と 先進的な製造プロセスでこの製品は最も厳しい環境でも 卓越した性能と耐久性を提供します
新しい製品をゼロから構築するか 既存のシステムをアップグレードする必要があるか 判断してください ジーテンの原型PCB組成は あなたのニーズにぴったりの選択です印刷回路組み立てソリューションの全範囲についてもっと学ぶために今日私達に連絡してください.
カスタマイズ:
JIETENGは,中国で製造された私たちのプロトタイプPCB組立製品のための製品カスタマイズサービスを提供します.私たちのPCBプロトタイプ製造と印刷板組装サービスには,製品の品質を確保するためのテスト方法としてフライングプロブテストが含まれます. PCBアセンブリの製造プロセスは,0.1mmの最小溶接マスクブリッジ,1ozの銅重量,白色のシルクスクリーンに固執します. さらに,最小の穴サイズは0.2mmです.
FAQ:
Q: プロトタイプPCB組成製品のブランド名は何ですか?
A: プロトタイプPCB組成製品のブランド名はJIETENGです.
Q: プロトタイプPCB組成製品のモデル番号は?
A: プロトタイプPCB組成品のモデル番号は プロトタイプPCB組成品です.
Q: プロトタイプPCB組成製品はどこで製造されますか?
A: プロトタイプPCB組成製品は中国で製造されています.
Q: プロトタイプPCB組成製品には何が含まれていますか?
A: プロトタイプPCB組立製品には,組み立てられた印刷回路板,部品,テストが含まれます.
Q: プロトタイプPCB組成製品のリードタイムは何ですか?
A: プロトタイプPCB組成製品のリードタイムは,通常,注文の量と複雑さに依存して2-3週間です.
