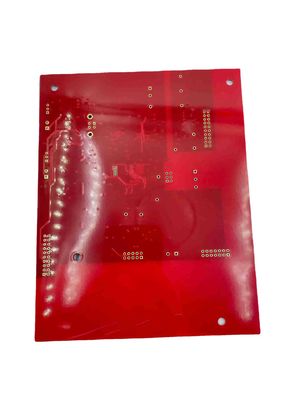

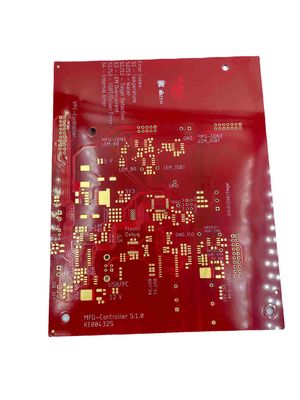

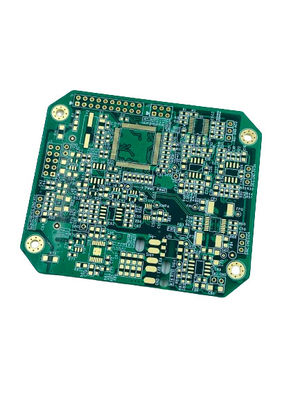

オーダーメイド多層FR4高周波PCB OSPとブラックスクリーンプリントテストフィクチャー

Place of Origin China
ブランド名 JIETENG
証明 UL ROHS ISO9001 TS16949
Model Number Multilayer PCB Fabrication
最小注文数量 5個
パッケージの詳細 真空パックの空白のカートン
受渡し時間 6~9 営業日
支払条件 T/T,ウェスタン・ユニオン
供給の能力 500PCS/DAY (日)

無料サンプルとクーポンについては、私に連絡してください。

whatsapp:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。

x
商品の詳細
表面塗装 OSP 浸透銀 浸透鉛 シルクスクリーン色 白い,黒い
溶接マスクの色 緑、青、黒く、赤い、等。 層数 2から20
板の厚さ 1.0-4.0mm 材料 高温FR4 ハロゲンフリー ロジャース
阻力制御 そうだ 穴の大きさ 0.2mm
適用する パワー 最大ボードサイズ 457×356mm (18"×14")
PCBの標準 IPC-IIの標準
ハイライト

OSP多層FR4 PCB

,

ブラックスクリーンプリント多層FR4PCB

,

高周波多層FR4PCB

メッセージ
製品の説明

製品説明:

私たちの多層PCB製造製品は,OSP,浸透銀,浸透チンのような様々な表面仕上げで高品質のPCBを提供しています.これらの表面仕上げは,優れた溶接性と腐食耐性を提供します.PCBの耐久性と信頼性を保証する

また,緑色,青色,黒色,赤色,その他多くの色も用意しており,設計やカスタマイズに柔軟性があります.当社のPCBは,板厚さ 1.0mm から 4mm まであります.0mm,様々な用途に適しています.

高温 FR4 ハロゲンフリー ロジャースなどの高品質の材料が 熱耐性 機械強度 電気性能が優れていますこれらの材料の使用は,PCBの耐久性と信頼性を保証します工業用用途に適している.

私たちの多層PCB製造製品では,2から20の層数を持つPCBが提供されており,設計と機能に柔軟性があります.複数の層を使用することで,複雑な回路の統合が可能になり,よりよい信号完整性を提供します高速および高周波アプリケーションに適しています.

総合的に,当社の多層PCB製造製品は,様々な産業用アプリケーションに適した高品質,信頼性,耐久性のあるPCBを提供しています.柔軟なデザインオプションと高品質の材料により顧客のニーズを満たす パーソナライズされたソリューションを提供できます



特徴:

  • 製品名:多層PCB製造
  • 溶接マスクの色:緑色,青色,黒色,赤色など
  • 材料:高熱素FR4 ハロゲンフリー ロジャース
  • 穴の大きさ:0.2mm
  • 層数: 2-20
  • シルクスクリーン 色: 白,黒

私たちの多層PCB製造製品は提供します:

  • 多層印刷回路板の製造
  • 高品質の材料 高Tg FR4,ハロゲンフリー,ロジャース
  • 緑,青,黒,赤,およびより多くのを含む溶接マスクの色のためのオプション
  • 2 から 20 までの層数オプション
  • 穴の最小サイズは0.2mm
  • シルクスクリーン色 白か黒
  • 多層PCBコンポーネント組成に最適


技術パラメータ:

阻力制御 そうだ
穴の大きさ 0.2mm
溶接マスクの色 緑,青,黒,赤などです
シルクスクリーン色 白色,黒色
材料 高TgFR4 ハロゲンフリー ロジャース
板の厚さ 10.0〜4.0mm
銅の厚さ 2OZ
層数 2から20
表面塗装 OSP 浸透銀 浸透鉛


応用:

この製品は,High TG FR4,ハロゲンフリー,ロジャースを含む最高品質の材料で作られ,最終製品が耐久性も信頼性も保証します. さらに,多層PCB製造製品では シルクスクリーン色の選択が可能です白か黒か,最終製品のカスタマイズとパーソナライゼーションを可能にします.

多層PCB製造製品は,幅広い製品アプリケーションの機会とシナリオに理想的です.多層PCBコンポーネント組立プロセスは,この製品の使用により効率化されています複雑な印刷回路板の作成には特に便利で,高い機能性と信頼性を要求するプロジェクトにとって理想的なソリューションです.

多層PCB製造製品が優れた選択です. 高品質の構築,阻害制御,多層印刷ワイリングボードの作成のための汎用的で信頼性の高いソリューションです.



カスタマイズ:

JIETENGは,私たちの多層PCB製造のための製品カスタマイズサービスを提供します. 私たちの多層印刷回路板の生産サービスは,世界中の顧客のために利用できます.

私たちの多層印刷回路板製造サービスは中国に拠点を置いています. そして私たちはあなたのニーズに合わせて幅広いカスタマイズオプションを提供しています. 私たちの最小の穴サイズは0.2mmです.1 から 1 までの長さです.0.0-4.0mm 銅の厚さは2OZで 白か黒のシルクスクリーンカラーオプションも提供しています

多層PCBコンポーネントの組み立てに関しては,JIETENGはあなたをカバーしています. あなたの特定の要件を議論し,あなたのカスタムPCB製造ニーズのための引用を得るために今日私達に連絡してください.



梱包と輸送:

商品のパッケージ:

多層PCB製造製品は 輸送中に損傷を防ぐために 防護性のある泡の挿入物付き 頑丈な紙箱に包装されます. 箱には製品名が表示されます.量必要な操作説明書

輸送:

多層PCB製造製品が 信頼性の高い宅配便で送られる送料は購入価格に含まれ,配送時間は目的地によって異なります.顧客はメールで追跡番号を受け取ります



FAQ:

ブランド名: JIETENG

モデル番号:多層PCB製造

原産地:中国

多層PCB製造には最大1~20層の層が使用できます.

多層PCB製造のリードタイムは,注文の特定の要件に依存します. 詳細については,私達に連絡してください.

PCBは,Gerberファイルと技術要件を必要とするカスタマイズされた製品である.例えばPCB材料,厚さ,銅表面,マスク,シルクスクリーン色など.
