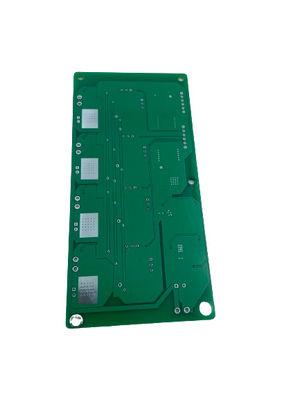

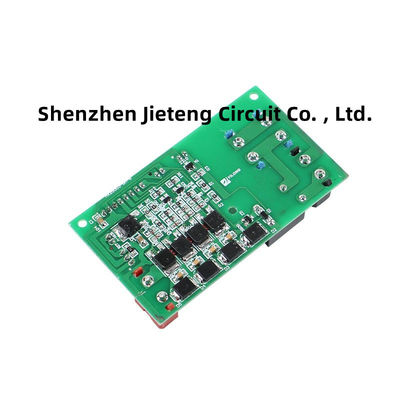

先進的な電子製品のための完璧なソリューション
| Place of Origin | China Shenzhen |
|---|---|
| ブランド名 | JIETENG |
| 証明 | ISO/TS16949/RoHS |
| Model Number | Prototype PCB Assembly |
| Minimum Order Quantity | 10 pcs |
| 価格 | 0.2-5USD/piece |
| Packaging Details | Blank carton, vacuum packed |
| Delivery Time | 8-11 working days |
| Payment Terms | T/T, Western Union, |
| Supply Ability | 10000PCS/DAY |
無料サンプルとクーポンについては、私に連絡してください。
whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。
x商品の詳細
| Min Annular Ring | 0.1mm | Copper Weight | 1oz |
|---|---|---|---|
| 最小線幅/スペース | 0.1mm/0.1mm | PCB 厚さ | 1.6mm |
| PCB 材料 | FR4 | Min Solder Mask Bridge | 0.1mm |
| Test Method | Flying Probe Test | Surface finishing | Immersion Gold |
| Material | Hight TG,FR4 Halogen Free | Usage | OEM Electronics |
| ハイライト | 先進的な電子製品 プロトタイプPCB組成,電子製品 プロトタイプPCB組成,電子製品のためのPCB組装プロトタイプ |
||
製品の説明
製品説明:
品質と信頼性を確保するために 飛行探査機試験方法を用いており 破壊的ではなく正確な方法で PCBの電気接続性をテストします表面仕上げの選択肢はHASLです銅の痕跡やパッドを酸化から保護し,溶接を容易にする費用対効果の高い広く使用されている方法です.
私たちのプロトタイプPCB組み立てサービスは,テストと評価目的のために少量のPCBを必要とする顧客に最適です.私たちは最新の技術と機器を使用して PCB を製造し,品質と性能の業界基準を満たすか超えることを保証します.
経験豊富なエンジニアと技術者のチームで,お客様の要求を理解し,プロジェクトに最適なソリューションを提供するために,お客様と緊密に協力します.私たちは幅広いカスタマイズオプションを提供しています材料の選択,板の厚さ,銅の重量,溶接マスクの色,表面仕上げなどです
私たちのプロトタイプPCB組立製造サービスにより,迅速なターンアウト時間,競争力のある価格,優れた顧客サービスが期待できます.PCBプロジェクトを開始するために今日私達に連絡してください!
技術パラメータ:
| 商品名: | プロトタイプPCB組成 |
| PCB 材料: | FR4 |
| 表面塗装: | HASL |
| 溶接マスクの色: | 緑色 |
| シルクスクリーン色: | ホワイト |
| PCBの厚さ: | 1.6mm |
| 銅の重量: | 1オンス |
| PCB サイズ: | 100mm*100mm |
| 試験方法: | 飛行探査機試験 |
| 最小線幅/空間: | 0.1mm/0.1mm |
応用:
プロトタイプPCBアセンブリのPCB厚さは1.6mmで,テストとプロトタイプ作成の厳しさに耐えられるほど強く確保されています. 製品には最低穴の大きさ0.2mmもあります.複雑な電子回路設計に最適ですプロトタイプ PCB 組成のPCB サイズは 100mm*100mmで,様々な用途で使用できる汎用的な製品です.
プロトタイプPCB組は,幅広い製品アプリケーションの機会に適しています. 新しい電子製品のプロトタイプ,新しいデザインのテスト,印刷回路組の小批量製造のためにこの製品は,電信,自動車,医療,航空宇宙,消費者電子機器を含む様々な産業で使用できます.
プロトタイプPCBアセンブリは,様々なシナリオで使用できる汎用的な製品です.新しい製品のプロトタイプを作成し,電子回路設計をテストするために使用できます.印刷板の組成を小量に作る電子製品の試作やプロトタイプを迅速かつ効率的に テストしなくてはなりません
結論として,JIETENGプロトタイプPCB組は,幅広い製品アプリケーションの機会とシナリオに最適の高品質の印刷板組です.中国で製造され,HASL表面仕上げと白いシルクスクリーン色で提供されていますこの製品は,PCBの厚さ1.6mm,最小穴の大きさは0.2mm,PCBの大きさは100mm*100mmで,すべての印刷回路組み立てニーズに対応する汎用的で信頼性の高い製品です.
カスタマイズ:
JIETENG プロトタイプPCB組成のための製品カスタマイズサービス:- 印刷回路組:私たちのプロトタイプPCB組立製品は 電子機器のための信頼性の高い印刷回路組成を提供します
- PCBプロトタイプ製造:PCB素材,銅の重量,表面仕上げ,最小の穴のサイズを含む 特定の要求に応じて プロトタイプPCBアセンブリをカスタマイズできます
- PCB組成製造:私たちのプロトタイプPCB組は 中国で製造されています 高品質の材料と先進技術で
製品属性
- ブランド名:ジテング
- モデル番号:プロトタイプPCB組成
- 産地:中国
- 穴のサイズ:0.2mm
- 表面塗装:HASL
- PCB 材料:FR4
- 銅の重量:1オンス
- ミンリングリング0.1mm
サポートとサービス
私たちのプロトタイプPCB組立製品には 製品開発プロセスが可能な限りスムーズで効率的であることを保証するために 設計された包括的な技術サポートとサービスがあります私たちの専門家のチームは,設計と組み立ての段階で発生する技術的な問題について,ガイドと援助を提供するために利用可能です.
設計の検証,プロトタイプ作成,テストを含む プロトタイプPCB組み立てを最適化するのに役立ちます最も競争力のある価格で最高の材料を見つけるのに役立ちます..
さらに,機能テスト,検査,品質管理など,様々な組立後サービスを提供しています.私たちの目標は,あなたのプロトタイプPCBアセンブリがすべての必要な業界基準を満たし,あなたの最終製品に使用するために準備されていることを保証することです.
梱包と輸送:
商品のパッケージ:
プロトタイプPCB組み立て製品は,輸送中に回路板にダメージを与えるのを防ぐために,反静的袋に包装されます.袋は,密封され,製品名でラベルされます.量荷物輸送中に追加的な保護を提供するために,袋は頑丈な紙箱に入れます.
輸送:
当社は信頼性の高い輸送会社を利用して プロトタイプPCBアセンブリが 目的地に安全で間に合うようにします顧客は,追跡番号を供給されますので,彼らは彼らの出荷の進展を追跡することができます配送費用は,目的地と荷物の重量に基づいて計算されます.
FAQ:
Q1: プロトタイプ PCB 組成のブランド名は何ですか?
A1: この商品のブランド名は JIETENG.
Q2: プロトタイプ PCB 組装のモデル番号は?
A2: この製品のモデル番号はPCB組成プロトタイプです.
Q3: プロトタイプ PCB 組立物はどこで製造されますか?
A3: プロトタイプPCB組は中国製です.
Q4: プロトタイプ PCB 組成のリードタイムは?
A4:この製品の配送時間は,注文の量と複雑さに依存します.詳細については,当社の顧客サービスにご連絡ください.
Q5: プロトタイプ PCB 組成の最小注文量は?
A5:この製品には最低注文量はありません.しかし,より大きい注文は割引を受ける可能性があります.詳細については,当社の顧客サービスにご連絡ください.
