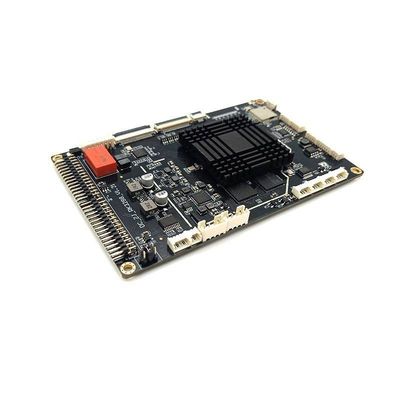

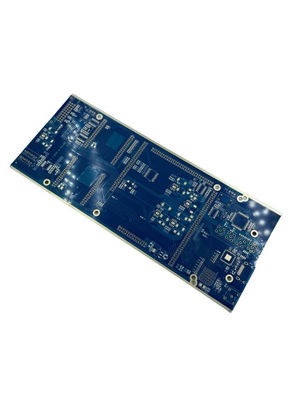

BMS 2-20 層 多層フィルター PCB 製造 1-4オンス 銅 厚さ 板 厚さ 4.0

起源の場所 中国シンセン
ブランド名 JIETENG
証明 ISO/TS16949/RoHS
Model Number Multilayer PCB Fabrication
Minimum Order Quantity 5 pcs
価格 0.8-6USD/piece
Packaging Details Blank carton, vacuum packed
Delivery Time 5-7 working day
Payment Terms T/T, Western Union,
Supply Ability 360000 square meters / year

無料サンプルとクーポンについては、私に連絡してください。

whatsapp:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。

x
商品の詳細
Copper Thickness 1-4oz Min. Hole Size 0.2mm
Material High TG FR4, Halogen Free, Rogers, Board Thickness 4.0mm
Layer Count 2-20 Surface Finish HASL, ENIG, OSP, Immersion Silver, Immersion Tin, Etc.
Solder mask Green,blue Type Customizable,BMS,Electronic Board
Silkscreen White
ハイライト

BMS 多層フィルターPCB

,

2-20 層 多層フィルタ PCB

,

1-4オンス 多層フィルターPCB

メッセージ
製品の説明

製品説明:

シルクスクリーン カラー オプションには,白色,黒色,黄色色,その他多くの色が含まれます.デザインの要求に合う色を選択して,製品が目立つようにすることができます.

私たちの多層PCB製造サービスでは 阻害制御が提供され 板の電気性能が 時間の経過とともに 安定し続けることを保証します高周波信号や高速処理を必要とするボードにとって この機能は極めて重要です.

最低ライン幅0.1mmは,あなたのボードが正確で正確な回路を持つことを保証します. これは,高精度と複雑さを要求するアプリケーションに理想的です.マイクロプロセッサやデジタル信号プロセッサなど.

私たちの多層PCB製造サービスは 0.2-3.2mm のボード厚さ範囲を提供しています.この範囲は,あなたのデザインのための柔軟性を提供し,あなたのボードがあなたのアプリケーションのための理想的な厚さを持つことを保証します.

表面塗装のオプションには,HASL,ENIG,OSP,インベージョンシルバー,インベージョンチンのほかにも多くのものが含まれています.このオプションは,あなたのボードを保護し,それがあなたのアプリケーションで最適なパフォーマンスを確保します.

多層PCB製造では 高品質の多層印刷回路板を 顧客に提供することに誇りを持っています私たちはあなたのニーズに最適なボードを設計し製造するのに役立ちます.



技術パラメータ:

表面塗装 HASL,ENIG,OSP,インマージンシルバー,インマージンチーンなど
シルクスクリーン色 白色,黒色,黄色など
線間隔を最小限にする 0.1mm
板の厚さ 0.2-3.2mm
阻力制御 そうだ
溶接マスクの色 緑,青,白,黒,赤などです
銅の厚さ 1-4オンス
線幅の最小限 0.1mm
材料 FR4 高Tg FR4 ハロゲンフリー ロジャースなど
穴の大きさ 0.2mm

当社は,多層印刷ワイリングボード作成,多層印刷回路板生産,および多層PCB製造に特化した.



応用:

パーソナライズ可能な外観に加えて 私たちの多層PCB製造製品も インピーダンスの制御を提供し すべての層で一貫したパフォーマンスを保証します板の厚さから0まで2~3.2mmの層数で 2~20層の層数で あなたのニーズにぴったりの マルチレベルプリントワイヤリングボードを作成できます

複合的な電子機器のプロジェクトや 新しい製品の開発など信頼性の高い回路板が必要か,私たちの製品は完璧な選択です.

私たちの多層PCB製造製品が優れているシナリオには:

  • 消費電子機器の生産
  • 産業自動化機器
  • 医療機器の製造
  • 航空宇宙及び防衛に関するプロジェクト
  • 電気通信機器

多層PCB製造製品は 幅広い産業や用途のニーズを満たすために設計されています 優れた製造品質,カスタマイズ可能なデザイン,多層PCB製造で最高の提供を信頼することができます.



カスタマイズ:

私たちのJIETENG多層PCB製造は,あなたの多層PCBコンポーネント組み立てニーズに最適のトップラインの製品です.私たちのマルチレベル印刷回路板製造サービスは,あなたの特定のニーズに合う完璧な製品を得ることを保証するために,幅広いカスタマイズオプションを提供しています.

私たちの多層PCB製造サービスは 中国で誇りを持って製造されています そして私たちはFR4のような最高品質の材料のみを使用します 高TgFR4 ハロゲンフリー ロジャースなどです2から20までの層数と 0の最小行幅を提案します.1mm 製品が精密で正確であることを保証します

私たちの多層PCB製造サービスは,白色,黒色,黄色など様々なシルクスクリーンカラーオプションも提供しています.ENIG製品が望ましい仕様を満たすようにします 製品が望ましい仕様を満たすようにします



梱包と輸送:

商品のパッケージ:

多層PCB製造製品は,輸送中に損傷を防ぐために十分なパッディングを備えた頑丈な紙箱に梱包されます.製品が完璧状態でお客様に届くように注意深く密封されます.

輸送:

多層PCB製造製品は,信頼性の高い宅配サービスを通じて,顧客に提供された追跡番号で出荷されます.出荷時間は,目的地によって異なります.しかし,顧客は,宅配サービスが提供する推定時間枠内で商品が到着することを期待することができます..



FAQ:

Q1. PCB の 報表 に は どんな 情報 が 必要 です か.
A: ゲルバーファイルと技術要求.PCB材料,厚さ,銅表面,マスクの色,シルクスクリーンなど)
Q2.PCBの製造にはどのファイル形式が受け入れられますか?
A:ゲルバーファイル:CAM350 PCBファイル:プロテル99SE,PADS,CAD,アルティウムデザイナー
Q3.私のファイルは安全ですか?
A: あなたのファイルは完全に安全です. 私たちはプロセス全体でお客様の知的財産権を保護します. お客様のファイルはすべて第三者と共有されません.
