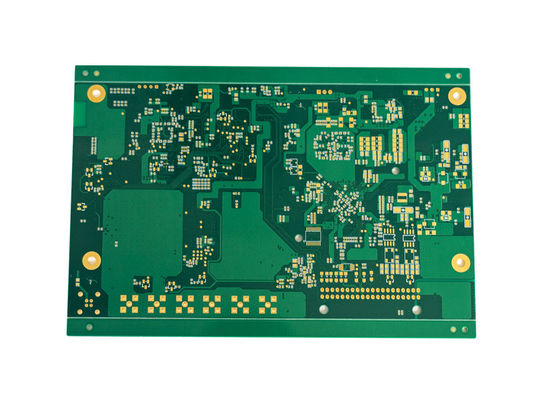

高周波およびHDI多層印刷回路板,様々な通信電子機器に適している

起源の場所 中国シンセン
ブランド名 JIETENG
証明 UL ROHS SGS ISO9001 TS16949
モデル番号 ハイブリッドロジャースPCB HDI 07
最小注文数量 1pcs
価格 0.2-5USD/piece
パッケージの詳細 真空パックの空白のカートン
受渡し時間 6~9 営業日
支払条件 T/T ウェスタンユニオン
供給の能力 10000個/日

無料サンプルとクーポンについては、私に連絡してください。

whatsapp:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。

x
商品の詳細
線間隔を最小限にする 3ミル(0.075 Mm) 表面仕上げ HASL,ENIG,インマーションゴールド,HASL鉛
製品名 ロジャース PTFE ロジャース 5880 材料 FR4 ハイ TG ロジャーズ
適用する OEM電子機器,通信PCB 板の厚さ 0.3~1.5mm
銅の厚さ 00.5-3.0オンス 穴の大きさ 0.254-0.40mm
2~20の層 PCBの標準 IPC-A-610 D,IPC-A-610 D/IPC-III 標準
ハイライト

高周波多層印刷回路板

,

通信 電子 多層印刷回路板

,

HDI多層プリント基板

メッセージ
製品の説明

製品説明:
高周波印刷回路板 (HPCB) は,様々な電子機器で使用される高性能メインボードで,層数は2から22に及ぶ.様々な産業/航空宇宙アプリケーションの厳格な要件を満たすために設計されています.高周波PCBは,緑,白,黒,青,赤,黄色をはじめ,様々な色で提供されています..高周波印刷回路板は,様々な電子製品の重要な部分です.信頼性と耐久性のある性能を提供.



適用:
Jie Tengの PCB05 高周波印刷回路板は 最高の品質と信頼性の基準を満たすために設計されています耐久性のある高周波高速材料で作られ,最高温170°Cに耐える高周波印刷回路板は,また,0.4-3.0mmの板厚さと3milの最小ライン間隔を持っています. 溶接マスクは緑色,白色,黒色,青色,赤色,黄色で提供されています.表面処理はHASLでこの高周波印刷回路板は,マザーボードPCBやその他のPCBを含むさまざまなアプリケーションに適しています.



カスタマイズ:
Jieteng 高周波印刷回路板 (モデル: PCB07) は,あなたの電子プロジェクトのための理想的なソリューションです.この製品は中国で製造され,空気 / 海 / エクスプレスで送ることができます.シルクスクリーン色 (ホワイト/ブラック/イエロー)表面処理 (HASL/ENIG/OSP/浸し銀/金指),層数 (2-20),板厚さ範囲は0.4〜3.0mmである.

高周波印刷回路板は 耐久性があり 信頼性があり 複雑な電子プロジェクトに最適です高品質の製品が手に入るでしょう高周波回路板の精密な製造



FAQ:
Q1. PCB の 報表 に は どんな 情報 が 必要 です か.
A: ゲルバーファイルと技術要求.PCB材料,厚さ,銅表面,マスクの色,シルクスクリーンなど)
Q2.PCBの生産にはどのファイル形式が受け入れられているか?
A:ゲルバーファイル:CAM350 PCBファイル:プロテル99SE,PADS,CAD,アルティウムデザイナー
Q3.私のファイルは安全ですか?
A: あなたのファイルは完全に安全です. 私たちはプロセス全体でお客様の知的財産権を保護します. お客様のすべてのファイルは決して第三者と共有されません.
Q4. 最小注文量は?
A:当社には最低注文量はありません.小量および大量生産を柔軟に処理することができます.
Q5. 送料はどのくらいですか?
A: 送料は,目的地,重量,商品の梱包サイズに依存する.あなたが私たちに提供する必要があります場合は,私たちに知らせてください.
Q6 私たちのブランドは?
A: ジーテング・サーキット・カンパニー
