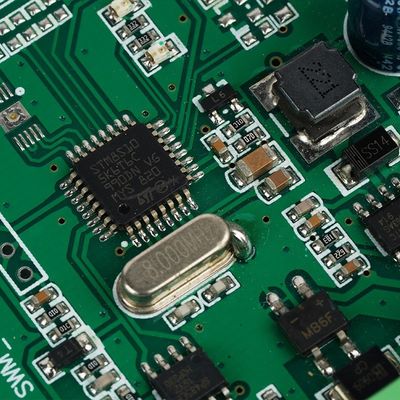

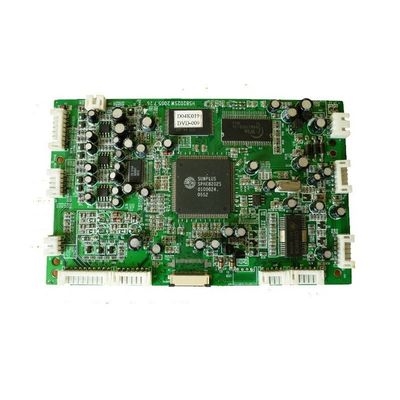

HASL グリーンソルダーマスク プロトタイプ PCB組立 6層 1オンス 銅 飛行探査機 テスト 厚み 銅 3オンス

無料サンプルとクーポンについては、私に連絡してください。
whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。
x試験方法 | 飛行探査機試験 | 最低のはんだのマスク橋 | 0.1MM |
---|---|---|---|
表面塗装 | HASL | 銅の重量 | 1オンス |
溶接マスクの色 | 緑色 | 最低の環状リング | 0.1MM |
製品名 | プロトタイプPCBアセンブリ | PCB層 | 6層 |
試験タイプ | 飛行探査機試験 | ポイント | キーボードPCBアセンブリ |
サービス | OEMは提供されて整備する、 | PCB 厚さ | 1.6mm |
費用 | 費用対効果 | PCBアセンブリ方法 | 、BGA混合される、SMTのによ穴 |
マウント | 機内 | 材料 | FR4 |
層 | 1-48 | 環境に優しい | ローズ・コンパイル |
構成要素 | 表面マウント装置 | 部品は投げる | 0.5mm |
板の大きさ | カスタム | リードタイム | 短い調達期間 |
PCB 材料 | FR-4 | ||
ハイライト | 厚い銅 3oz プロトタイプPCB組,グリーンソルダーマスク プロトタイプ PCB 組立,HASLプロトタイプPCBアセンブリ |
製品説明:
プロトタイプPCBアセンブリの重要な特徴の1つは,0.1mm/0.1mmの最小線幅/スペースである.これはPCB上の線が0.1mmの薄さで,0.1mmのスペースがある可能性があることを意味します.1mm の間隔で設計の観点から,PCBが正確で正確であることを保証します.
プロトタイプPCB組成用のPCBサイズは100mm*100mmです.このサイズは,小型から中規模の電子製品のプロトタイプを作成するのに理想的です.必要な部品と回路をすべて収容するのに十分なスペースを提供します.
プロトタイプPCB組み立てに使用される試験方法は,フライングプロブ試験である.この試験はPCBの接続性をチェックする非破壊的な試験である.オープンまたはショートサーキットをチェックする探査機を使用しますこの検査は信頼性と精度が高いです
プロトタイプPCB組み立てに使用される表面仕上げはHASL (ホットエアソールドレベルリング) です.この 仕上げ に は,PCB を 溶け た 溶接 液 に 浸し,その後 圧縮 さ れ た 熱い 空気 を 用い て 余分 な 溶接 液 を 除去 する こと が 含ま れ ます部品をPCBに配置するのに理想的な平坦で均質な表面を作り出します.
プロトタイプPCB組み立て用のミニ溶接マスクブリッジは0.1mmである.これは溶接マスクが0.1mmほど薄いものであり,それと他のコンポーネントの間に0.1mmのスペースがある可能性があることを意味します.部品が偶然の溶接から保護されていることを保証.
結論として,プロトタイプPCBアセンブリは,印刷回路アセンブリの重要な部分です.大量生産の前に最終製品のプロトタイプを作成するのに役立ちます.この製品の主要な特徴は,最小線幅/スペース 0.1mm/0.1mm,PCBサイズ100mm*100mm,フライングプロブテスト,HASL表面仕上げ,および0.1mmのミニソルダーマスクブリッジ.これらの機能は,PCBが正確,正確,信頼性があることを保証します.
特徴:
- 製品名:PCB組成のプロトタイプ
- 溶接マスク 色: 緑
- 最小線幅/スペース:0.1mm/0.1mm
- 穴の大きさ:0.2mm
- ミン 環状指輪:0.1mm
- キーワード: プロトタイプPCB組立製造, 印刷回路組立, PCBプロトタイプ製造
技術パラメータ:
製品名 | プロトタイプPCB組成 |
PCB層 | 6層 |
PCB サイズ | 100mm*100mm |
PCB 厚さ | 1.6mm |
銅の重量 | 1オンス |
最小線幅/空間 | 0.1mm/0.1mm |
穴の大きさ | 0.2mm |
ミン 環状リング | 0.1mm |
表面塗装 | HASL |
ミン・ソルダー・マスクブリッジ | 0.1mm |
応用:
私たちのPCB回路板は高品質のFR4素材で製造されており 最大の耐久性と性能を保証します私たちは,すべての回路ボードが品質と信頼性の最高水準を満たすことを保証するために最新の飛行探査機テスト方法を活用0.1mmの最小環状リングは 各ボードが極めて精密で正確であることを保証し 緑色ソルダーマスクカラーは 優れた可視性と容易な識別を提供します
PCBプロトタイプ製造製品は 幅広いアプリケーションやシナリオに最適です パーソナル電子機器の設計と製造を 目指していても工業自動化システムのための複雑なPCBレイアウトを作成する信頼性とコスト効率の良いソリューションを必要とします. 私たちのPCB回路ボードは完璧な選択です.
私たちの製品は様々なシナリオで使用するのに理想的です.
- 産業自動化システム
- オーダーメイド電子機器
- 医療機器
- 消費電子機器
- 電気通信
- 航空宇宙と防衛
- 自動車
最小の0.1mmのソルダーマスクブリッジで PCB回路板が 非常に精密で信頼性が高く 誤りや問題のリスクが最小限に保たれます今日JTETENGのPCBプロトタイプ製造製品を選択し,あなたのビジネスを次のレベルに必要とする高品質の印刷回路組立ソリューションを取得します!
カスタマイズ:
サポートとサービス
当社のプロトタイプPCBアセンブリ製品は,顧客が特定の要件を満たす高品質のPCBアセンブリを受け取ることを保証するための包括的な技術サポートとサービスを提供しています.設計中に発生する技術的な質問や問題で援助するために利用可能です製造プロセスについてです.
製造可能性 (DFM) の分析,プロトタイプ作成,組み立て,テスト,品質管理など,様々なサービスを提供しています.最先端の設備と先進的な設備により,迅速な処理時間と高品質な結果を提供できます.
顧客がPCBの組み立てに満足していることを確認するために,販売後サポートも提供しています.必要に応じて修理.
このプロセスのあらゆる段階において 私たちは 卓越した顧客サービスとサポートを提供することに コミットしています私たちの目標は,私たちの顧客の期待を上回り,正確な仕様を満たす PCB 組成物を提供することです.
