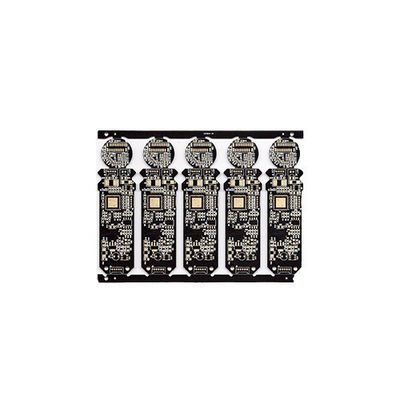

4オンス銅緑色溶接マスク 多層PCB製造 0.1mm ミニライン間隔

Place of Origin China
ブランド名 JIETENG
モデル番号 多層PCBの製作
最小注文数量 交渉可能
価格 negotiable
パッケージの詳細 真空パックの空白のカートン
受渡し時間 5~8 営業日
支払条件 交渉可能
供給の能力 360000平方メートル/年

無料サンプルとクーポンについては、私に連絡してください。

whatsapp:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。

x
商品の詳細
表面塗装 HASL、ENIG、OSP、液浸の銀、液浸の錫、等。 溶接マスクの色 緑、青、白く、黒く、赤い、等。
銅の厚さ 1~4オンス 穴の大きさ 0.2mm
板の厚さ 0.2mm-6.0mm 材料 FR4、高い、ロジャース自由な、TG FR4、ハロゲン等。
線間隔を最小限にする 0.1MM 阻力制御 そうだ
基礎材料 FR4 表面仕上げ 浸水金
導体空間 4 ミリ テスト 飛行探査機試験,Eテスト,X線検査など
スタンダード IPCの標準 カテゴリー 多層PCB
Prodcutのタイプ OEM&ODM 刃の種類 1つのcirccleの刃および1の線形刃
板厚 2.0 mm 緑,青,黒,赤,黄色など
タイプ 電子ボード PCBの標準 IPC-A-610 D
ハイライト

4オンス銅多層PCB グリーンソルダーマスク多層PCB

,

Green Solder Mask Multi Layer PCB

メッセージ
製品の説明

製品説明:

ライン間隔とライン幅は0.1mmで,PCBが精密で効率的であることを保証します. 私たちの多層PCB製造サービスは,また,ソルダーマスクの色,緑色を含む特定のニーズや好みに合わせてPCBをカスタマイズすることができます.

シルクスクリーン カラーには 白色,黒色,黄色などがあります.これは,部品のラベルや組み立て指示などの重要な情報をPCBに追加することができます.私たちの多層PCB製造サービスでPCBは最高品質で 精密な要求を満たします



特徴:

  • 製品名:多層PCB製造
  • 線間隔:0.1mm
  • 阻力制御:はい
  • 層数: 2-20
  • 材料:FR4,高TgFR4,ハロゲンフリー,ロジャースなど
  • 溶接マスクの色:緑,青,白,黒,赤,など

私たちの多層PCB製造サービスは提供します:

  • 多層印刷回路板の製造
  • 多層PCB製造
  • 多層印刷回路板の製造


応用:

PCB回路板の最小線幅と距離は0.1mmで,マルチレベル印刷回路板製造に理想的です.銅の厚さは1-4ozから,異なる種類の電子機器に適しているこの製品の製造に使用される材料は,耐久性と信頼性を保証するFR4,高TgFR4,ハロゲンフリー,ロジャース,および他の高品質の材料が含まれます.

PCB回路板は電子機器の不可欠な部品である.通信,自動車,医療,消費者電子機器を含むさまざまなアプリケーションで使用される.この製品は,多層PCBコンポーネントアセンブリで使用できます.複雑な電子機器の製造に使用されるプロセスです.

JIETENG PCB回路板は,多様な産業のニーズを満たすために設計され,それが汎用的で信頼性の高い製品です. それはスマートフォン,ラップトップ,タブレット,他の電子機器この製品は最新の技術を用いて製造され,業界基準を満たすよう厳格な品質管理措置を受けています.

総合的に,JIETENG PCB回路板は高品質の製品で,多層印刷回路板の生産,多層印刷回路板の製造,そして多層PCBコンポーネント組成この製品は耐久性があり,信頼性があり,汎用性があり,様々なアプリケーションやシナリオに理想的な選択となります.



カスタマイズ:

  • 最小線幅:0.1mm
  • シルクスクリーン色:白,黒,黄色など
  • 阻力制御:はい
  • 板の厚さ: 0.2-3.2mm
  • 穴の最小サイズ: 0.2mm

次のプロジェクトのために信頼性と効率的な多層印刷ワイヤリングボード作成サービスを提供します. 私たちのカスタマイズオプションについてもっと知るために今日私達に連絡してください.



サポートとサービス

多層PCB製造製品は,PCBの最高品質を確保するための技術的サポートとサービスを提供します. 私たちの専門家のチームは,設計最適化,材料選択,効率を向上させコストを削減するために.

私たちは,PCBレイアウト設計,プロトタイプ作成,フルスケール生産を含む様々なサービスを提供しています.最先端の設備と先進的な設備により,最も厳しい仕様を精度と精度で満たすことができます.

製品ライフサイクルを通して 問い合わせや指導を できるよう サポートチームが用意されています我々はまた,最終製品のすべての品質と規制基準を満たすことを保証するためにテストと検証サービスを提供します.

品質と顧客満足への我々のコミットメントにより,信頼性と高性能PCBをあなたのアプリケーションに提供することを信頼することができます.



梱包と輸送:

商品のパッケージ:

  • 多層PCB製造製品は 安定性のない袋に 安全に詰め込まれます
  • 防静電袋は 頑丈な紙箱に入れます
  • 紙箱は包装テープで封印されます.

商品の出荷:

  • 多層PCB製造製品が信頼される宅配サービスで送られます
  • 送料は,顧客の場所と荷物の重量に基づいて計算されます.
  • 輸送中にパッケージを追跡するための追跡番号が顧客に提供されます.
  • 顧客は,その場所と利用した宅配サービスに基づいて,推定配達時間が提供されます.
