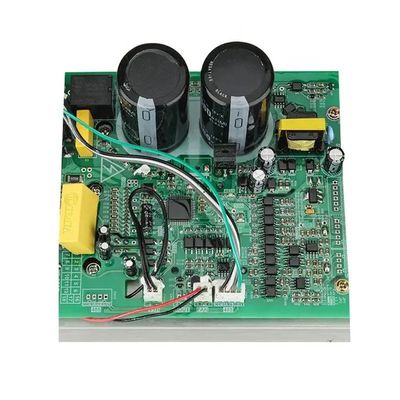

阻力制御 多層PCB製造 緑 赤 青 溶接マスク 3オンス コッパー ロジャーズ
| Place of Origin | China |
|---|---|
| ブランド名 | JIETENG |
| モデル番号 | PCB回路板 SMT |
| 最小注文数量 | 交渉可能 |
| 価格 | negotiable |
| パッケージの詳細 | 真空パックの空白のカートン |
| 受渡し時間 | 5~8 営業日 |
| 支払条件 | 交渉可能 |
| 供給の能力 | 360000平方メートル/年 |
無料サンプルとクーポンについては、私に連絡してください。
whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。
x商品の詳細
| 阻力制御 | そうだ | 層数 | 2から20 |
|---|---|---|---|
| 溶接マスクの色 | 青 緑 など | 線間隔を最小限にする | 0.1MM |
| 穴の大きさ | 0.2mm | 表面塗装 | HASL、ENIG、OSP、液浸の銀、液浸の錫、等。 |
| 銅の厚さ | 3oz | シルクスクリーン色 | 白色,黒色,黄色など |
| テスト サービス | AOI,Eテスト,機能テストなど | 適用する | 電子製造サービス |
| 構成要素 | 表面マウント装置 | 溶接マスク | 白く黒い黄色緑の赤 |
| 溶接ペスト印刷の精度 | ±0.05mm | PCBのサイズ | 100mm*100mm |
| 組み立てプロセス | 一突きおよび場所 | 部品は投げる | 0.5mm |
| マウントスタイル | 上の台紙 | 細工板の厚さ | 0.3mm～3.5mm |
| PCBの標準 | IPC-IIの標準 | 認証 | ISO 9001 規格:2015RoHS,UL |
| ハイライト | 阻害制御多層PCB,赤い青の溶接マスク 多層PCB,3オンス 銅多層PCB |
||
製品の説明
製品説明:
緑,青,白,黒,赤,など,幅広い色を提供しています. あなたのデザインとブランド要件に合う色を選択してください.
私たちの多層PCB製造サービスは FR4,高Tg FR4,ハロゲンフリー,ロジャースなど様々な材料オプションを提供しています.あなたの特定のアプリケーションの要求に最も適した材料を選択.
表面仕上げはPCBにとって非常に重要です. そして,私たちはあなたをカバーしています. 私たちの多層PCB製造サービスは, HASL,ENIG,OSP,浸透銀,浸透チンのようななどデザインとアプリケーションの要件に合う表面仕上げを選択します.
私たちの多層PCB製造サービスでは,0.2-3.2mmのボード厚さのオプションを提供しています. 特定のアプリケーション要件を満たすボード厚さを選択してください.
私たちの多層PCB製造サービスで,あなたはあなたの要求を満たす高品質PCBを確信することができます. 今私達に連絡してください,そしてあなたの特定のニーズについて議論しましょう.
特徴:
- 製品名:多層PCB製造
- 層数: 2-20
- 銅の厚さ: 1-4オンス
- ライン幅:0.1mm
- 板の厚さ: 0.2-3.2mm
- 穴の大きさ:0.2mm
この製品は,多層PCBコンポーネントアセンブリ,多層プリントワイアリングボード作成,多層プリント回路板製造に最適です.
応用:
HASL,ENIG,OSP,浸透銀,浸透锡など,この製品は,さまざまなニーズと好みを満たすことができます. 0.2-3の板厚さがあります.2mm と 1-4oz の銅の厚さ線間隔は0.1mmで,高密度回路設計が可能です.
多層PCBコンポーネント組み立て,多層PCB製造,または多層印刷回路板の生産に関わらず,JIETENGのPCB回路板は最高品質の結果を提供することができます.複雑な設計や回路を処理できる高い精度で,最終製品が要求された仕様を満たすことを保証します.
JIETENGのPCB回路板の製品アプリケーションの機会とシナリオは広大です.スマートフォン,コンピュータ,タブレット,その他の電子機器の生産に使用することができます.自動車産業は,エンジンの制御ユニットの生産に使用することができます医療業界では医療機器や植入可能機器や診断機器の製造に使用できます通信機器の生産に利用できる航空宇宙産業では,航空電子機器,ナビゲーションシステム,通信システムの生産に使用できます.
カスタマイズ:
サポートとサービス
多層PCB製造製品の技術サポートとサービスには,以下が含まれます.
- 設計の審査と協議
- 材料の選択とPCBの積み重ねに関するガイドライン
- 特別設計要件を満たすための支援
- PCBプロトタイプと製品の試験と分析
- トラブルシューティングと問題解決
- 文書と技術資源
-PCB設計と製造に関する訓練と教育
梱包と輸送:
商品のパッケージ:
- すべての多層PCBは 静電による損傷を防ぐために 静電防止袋に詰め込まれます
- 防静電袋は,保護用泡や泡の包装に配置され,輸送中に PCB をさらに保護します.
- 最後に,包装されたPCBは,輸送中に損傷を防ぐために,十分なパッシングを備えた頑丈な紙箱に置かれます.
輸送:
- 輸送は 繊細な電子部品の扱いに 熟練した信頼できるパートナーが担当します
- 商品が出荷されたら,追跡情報が顧客に提供され,その進捗状況と納品予定日程を監視できます.
- 輸送中に製品に問題がある場合は,迅速かつ効率的に解決するために顧客と協力します.
