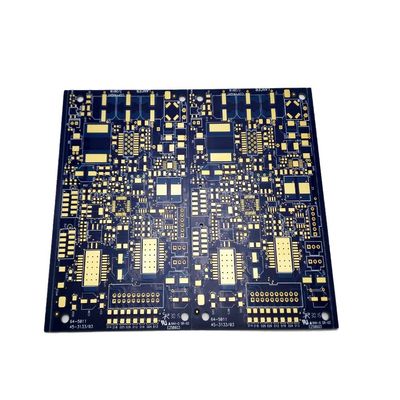

薄型高周波PCB板 精密な痕跡 銅範囲 1-4オンス 層 2-10高 tg

無料サンプルとクーポンについては、私に連絡してください。
whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。
x層 | 2-10 | 表面塗装 | HASL、ENIG、OSP、等。 |
---|---|---|---|
板の厚さ | 0.2-3.2mm | 穴の大きさ | 0.2mm |
パッケージ | パッキング、プラスチック・バッグ、カートン箱、等に掃除機をかけなさい。 | 最低の跡幅/スペース | 3/3MIL |
シルク スクリーン色 | 白色,黒色,黄色など | 銅の厚さ | 4oz |
ハイライト | 高周波PCBの正確な痕跡,薄板 高周波 PCB,2-10層高周波PCB |
製品説明:
高周波印刷板の最小幅は 3/3ミリメートルで 設計の精度が高くなります白色を含む色から選択することができます.さらにボードをカスタマイズできます.
最小の穴の大きさは0.2mmで 最小の部品も収納できますこのボードは高速で高性能なアプリケーションに最適です電気通信,航空宇宙,医療機器を含む.
高周波印刷板は最高水準で 製造されています 高品質な製品が常に 届くようにしています迅速かつ効率的に生産できますプロジェクトの締め切りを簡単に達成できます
高速印刷板は 高速で高性能で 精度と精度を要求するアプリケーションに最適です溶接マスクの色を含む板の厚さ,幅/スペース,シルクスクリーン色, 最小の穴の大きさ, 板の正確な要求を満たすようにカスタマイズすることができます.
特徴:
- 製品名:高周波印刷板
- 銅の厚さ: 1-4オンス
- 溶接マスクの色:緑,青,白,黒,など
- ミニトラス幅/スペース: 3/3ミリ
- 表面塗装:HASL,ENIG,OSPなど
- シルクスクリーンの色:白,黒,黄色,など
技術パラメータ:
技術パラメータ | オプション |
---|---|
表面塗装 | HASL,ENIG,OSP など |
シルクスクリーン色 | 白色,黒色,黄色など |
溶接マスクの色 | 緑,青,白,黒など |
パッケージ | バブルバッグ カートンボックスなど |
阻力制御 | ±10% |
板の厚さ | 0.2-3.2mm |
穴の大きさ | 0.2mm |
銅の厚さ | 1-4オンス |
層 | 2から10 |
材料 | FR4 |
高性能印刷板,高性能回路板,高周波印刷板は,上記の表に記載されているように様々な技術パラメータで利用できます.
応用:
高性能印刷板の主要な用途は 高周波印刷回路板の製造ですこれらの特殊なボードは,高い周波数で動作するように設計されています高品質のPCB回路ボードで 電子機器の設計が高周波印刷回路板が信頼性と効率性を保ちます.
耐久性があり信頼性の高いボードは 消費電子機器,電子機器などに最適ですスマートフォンなどロボットや自動化システム,医療機器,その他のハイテクアプリケーションなど,産業機器にも使用できます.
PCB回路板の重要な特徴の一つは その材料です 高品質のFR4で作られ 高温やその他の厳しい条件に耐えるように設計されています挑戦的な環境で使用するのに最適です産業製造工場から航空宇宙施設まで
緑,青,白,黒など,多くの色があります. これは,あなたの特定のアプリケーションのための理想的な色を選択することができます.消費者向け電子機器製品や産業用システムを設計しているかどうか.
最後に,PCB回路ボードは,真空包装,バブル袋,そして紙箱を含む様々なオプションでパッケージされています.次のプロジェクトで使えるように.
品質の高いJTETENGブランドPCB回路板で,あなたはあなたのニーズのために最高の可能な製品を取得していることを確信することができます.高周波印刷回路板や消費電子機器を設計しているかどうか次のプロジェクトに最適です
カスタマイズ:
JIETENGでは,私たちは私たちの高性能印刷回路板の 製品カスタマイズサービスを提供します. 私たちのモデル番号 PCB回路板は,精度と品質を考慮して作られています.信頼性と耐久性のある製品を提供することに誇りを持っています高性能印刷板は中国で製造され 最高品質基準を満たすために設計されています
私たちのカスタマイズされた製品カスタマイズサービスにより,あなたの特定のニーズを満たすためにあなたの高性能回路板をカスタマイズすることができます. 我々は ± 10% のインペデンス制御を提供します.,板の厚さは0.2~3.2mm 銅の厚さは1~4オンス
さらに,私たちは緑,青,白,黒,などから選択するソルダーマスクの色を 提供しています.私たちはあなたのニーズを満たす製品を提供するための専門知識と経験を持っています.
サポートとサービス
高周波PCBは 特殊な技術仕様で設計され 高周波アプリケーションの要求を満たしています経験豊富なエンジニアは,各ボードが性能と信頼性の厳格な基準を満たしていることを確認するために,先進的なソフトウェアとテスト機器を使用します.
我々は,以下を含む,高周波PCBの設計と製造を支援するための技術サポートとサービスの範囲を提供しています:
- 設計・設計支援
- 材料選択ガイドライン
- シグナル整合性分析
- プロトタイプ製造と試験
- 生産量
- 品質管理と試験
製品開発のプロセス全体を通して 優れた顧客サービスと技術的サポートを提供することに 専念しています私たちの高周波PCBと技術サポートサービスについてもっと学ぶために私たちと連絡してください.
梱包と輸送:
高周波PCBの製品パッケージ:
- 高周波PCBは 防静電袋に詰め込まれます
- 防静電袋は,追加の保護のために泡状の包装に入れます.
- バブルラップの封筒は,輸送中に安定性を高めるために泡の挿入物付きの紙箱に入れます.
高周波PCBの輸送情報:
- すべての高周波PCBは 信頼できる宅配便で送られます
- 宅配便は輸送品の追跡番号を 提供します
- 米国内での配達には3~5営業日をお待ちください.
- 国際注文の場合,配達時間は,目的国の関税手続きによって異なります.
- 顧客は,荷物に対して適用される関税や税金を支払う責任があります.
