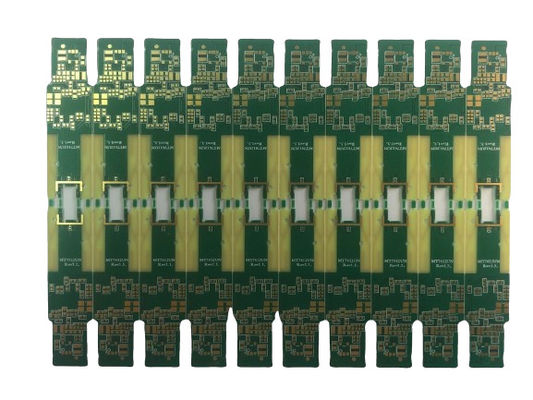

白いシルクスクリーン高周波PCB FR4 2-10層 HASL/ENIG/OSP

製品説明:

高周波PCBは,現代電子通信機器の骨組みです. 高速信号伝送の要求に応えるように設計されています.これらのボードは,電子機器が技術進歩の急速なペースに 追いつくことができるようにします高周波印刷回路板は 信号の整合性が 最も重要なアプリケーションで 卓越した性能を提供するために 精度に設計されています

2層から10層までです この柔軟性により 複雑な複雑な電子部品に適した多層設計シンプルな2層板か より複雑な10層板のデザインで 作業するかどうかは別として 私たちの製品は 最高の品質と信頼性の基準を満たすために製造されています

この板の銅厚さは 性能の重要な要素です 高速印刷板は 1オンスから 4オンスまでの銅厚さで用意されています設計 者 は,この 変化 を 考慮 し て,その プロジェクト の 電源 要求 に 適合 する 適正 な 重量 を 選べる必要な電流レベルに対応し,システムの熱管理を改善できるようにする.

高周波PCBは0.2mmから3.2mmの範囲で提供されています.この範囲は,超薄型モバイルデバイスからより頑丈な工業機械まで様々なアプリケーションに対応しています板の厚さは耐久性,柔軟性,熱特性に大きな影響を与えるので,アプリケーションに適した仕様を選択することが重要です.

この高速印刷板の製造に使用される材料は,FR4です. PCB産業でよく知られ,非常に信頼性の高い基板です. FR4は優れた電気隔熱で知られています.機械的強度高周波印刷回路板には理想的な選択です 要求の厳しい作業条件にさらされています

高周波PCBが完璧な状態で 届くようにするため 私たちは細心の包装基準を 採用しています私たちのボードは最初に真空で詰め込まれます すべての空気を取り除き,酸化や汚染を防ぐためにバブル袋に入れて,輸送中に物理的な衝撃から保護します. 最後に,包装されたボードはしっかりと頑丈な紙箱に入れます家の前に着くまで 十分に保護されているようにしますこのパッケージング素材の組み合わせは,あなたの高周波PCBがすぐに使用可能で,損傷のない状態であなたに届けられるように保証します.

高周波PCBは 機能と耐久性の最適な組み合わせです 層数,銅厚み,板厚さを 調整できますFR4素材の信頼性と共に高速印刷板は 最も要求の高い高周波アプリケーションに対応するために設計されています.バブルバッグ電気通信,航空宇宙,医療機器,または消費電子機器のために高速電子機器業界における品質と性能への我々のコミットメントの証として立つ.

特徴:

• 製品名:高周波PCB
• 溶接マスクの色:緑,青,白,黒,など
• パッケージ:真空パッキング,バブルバッグ,紙箱,など
• 表面塗装:HASL,ENIG,OSPなど
• 層: 高速印刷回路板の 2-10 層
• 最小穴サイズ:高性能印刷回路板の0.2mm

技術パラメータ:

応用:

JIETENG high-frequency circuit boards are specifically designed for applications where the performance of high-speed printed boards is critical to the functionality and reliability of the overall systemこれらのPCB回路板は,中国産で, 幅広い産業やシナリオに対応するように設計されており, 信号の完整性とシステムのパフォーマンスを最適に保証しています.精度に重点を置くこのボードは,インパデンス制御が ± 10%,最小穴の大きさは 0.2mm,最小の痕跡幅 / スペースは 3/3ミリです. 表面仕上げオプションには,HASL,ENIG,OSPなどが含まれます.様々な環境と組み立て要件を満たすためJIETENGのモデル番号PCB回路板は,さまざまなアプリケーションの複雑性と設計ニーズに合わせて,2〜10層の層が利用可能で,汎用的です.

JIETENGの高速回路ボードの利用は 高周波信号の整合性を維持することが不可欠な先進通信システムにも広がっていますこれらのシステムには,大きな損失や反射なしにギガヘルツ帯の周波数を処理できるPCBがしばしば必要です航空宇宙や防衛分野では 信頼性と性能は 交渉不可ですJIETENGの高周波PCBは,通信と制御のシグナルを一貫して確保しながら,極端な条件にさらされた機器に必要な強さを提供します.

医療機器も これらの高周波PCBの特殊な属性から恩恵を受けますMRI や超音波 機器 の よう な 診断 機器 は,高速 回路 に 頼っ て 精密 な 画像 と データ を 提供 し ますさらに,物事のインターネット (IoT) の急速に成長する分野では,これらの生命を救うデバイスが最高の機能を備えていることを保証します.デバイス間の効率的で堅牢な通信の必要性が高周波PCBを不可欠な部品にしていますJIETENGのPCBは,スマートデバイスやセンサーが接続された環境で最適に動作するために必要なデータの迅速かつ信頼性の高い送信を容易にする.

さらに,消費電子機器では,より高速で信頼性の高いデバイスの需要が増加し続けています.JIETENGの高周波回路板の利用はスマートフォンなどの製品で見られるこれらのアプリケーションは,PCBが高速データ転送をサポートし,電磁気干渉 (EMI) を軽減する能力から恩恵を受けます.密集した電子機器で信号の透明性を維持するのに不可欠です.

結論として,JIETENGの高周波PCBの様々な用途は,様々なハイテク産業の高い基準を満たすための適応性と熟練性を強調しています.重要な防衛システムでも先進的な医療技術,最先端の消費者電子機器,IoTの複雑さ,JIETENGは卓越性と信頼性の代名詞であるPCB回路板ソリューションを提供します.

カスタマイズ:

ブランド名:ジテング

モデル番号:PCB回路板

産地:中国

シルクスクリーン色:白色,黒色,黄色,などなど色々で入手できます.

最小の痕跡幅/空間:高密度設計の要求のために 3/3ミリで精密な製造です

板の厚さ:高周波回路板の様々なアプリケーションに対応する 0.2-3.2mm の範囲です.

材料:信頼性を要求する高性能印刷回路板に FR4 を使います

穴のサイズ:高速印刷板の設計では0.2mmほど小さいです

サポートとサービス

高周波PCBは 高い信号の整合性が不可欠なアプリケーションで 優れたパフォーマンスを提供するように設計されています顧客が我々の製品の有用性と機能性を最大限に発揮できるようにするため専門的なニーズに合わせた 総合的な技術サポートとサービスを提供します

技術サポート: 経験豊富なエンジニアのチームは,専門的な助言と援助を提供するために利用できます. 彼らは問題解決を支援し,PCB設計のためのベストプラクティスのガイドラインを提供することができます.高周波回路のパフォーマンスを最適化するためのヒントを提供します.

設計レビューサービス: 設計を生産に委ねる前に 専門家はPCBのレイアウトを検証し 高周波でのパフォーマンスに影響を与える潜在的な問題を特定しますこのサービスは,あなたのデザインが製造可能性と機能の両方に最適化されていることを保証するのに役立ちます.

材料選択支援:基板材料の選択は,高周波PCBの性能に大きな影響を与えます.私たちの専門家は,可能な限り最高の信号の整合性と電気性能を達成するために,あなたのアプリケーションに最も適切な材料を選択するのに役立ちます.

高周波PCBの信頼性と品質を保証するために,我々は包括的なテストサービスを提供します. これには電気テスト,信号整合性分析,熱テスト業界やアプリケーションに 必要な認証を取得することもできます

販売後サポート: 顧客満足への我々のコミットメントは,販売を超えて広がります. 我々は,私たちの高周波PCB製品のための継続的なサポートを提供しています,生産後発生する問題や懸念に関する支援を含む.

技術データシート,応募メモ,ホワイトペーパーなど,多くのドキュメントとオンラインリソースを提供しています.高周波PCBの理解と有効な使用を助けるために.

カスタムソリューション: 独自の要件がある場合や カスタマイズされたソリューションが必要な場合は,当社のエンジニアリングチームは,お客様の特定のニーズを満たす 高周波PCBを開発するためにあなたと協力する準備ができています.

高周波PCBプロジェクトが成功するために 必要なサポートとサービスを提供することです業界で最も高いレベルの顧客サービスと技術的な専門知識を提供することにコミットしています.

梱包と輸送:

高周波PCBは 輸送中に最大限の保護を保証するために 細心の注意を払って梱包されています各PCBは,電気静止放電に対して敏感な電子部品の整合性を保たれるために,個別に反静的パッケージに包まれています.移動を防止し,輸送中に起こりうる衝撃を吸収するために,泡やバブルラップで満たされた,頑丈な箱に安全に配置されます.耐久性のある外装箱で,船運規則に従って封印され,ラベルが貼られています高周波PCBが 完璧な状態で 届くようにしています

送料前に,すべてのパッケージは徹底的に検査されます. 品質と安全性の高い基準を満たしているかを確認するために.詳細な内容と必要な取り扱いの指示電子部品の扱いの信頼性と専門性のために慎重に選択されています高周波PCBが迅速に 損傷なく 配達されることを保証します到着時に荷物を検査し,問題が発生した場合はすぐにご連絡ください. お客様の満足にコミットし,迅速にご懸念を解決します.

FAQ:

Q1: 高周波PCBとは何か?その典型的な用途は?

A1:JIETENG PCB のような高周波PCBは,通常500MHzを超える高周波範囲で信号を送信するように設計されています.電子レンジなどのアプリケーションで広く使用されています高速通信システムや高速データ転送技術

Q2: JIETENG 高周波PCBの製造にはどのような材料が使用されていますか?

A2 についてJIETENG 高周波PCBは,通常,FR4,ポリフェニレン酸化物 (PPO) 樹脂,またはテフロンなどの低電圧損失と安定した電圧不変性を持つ先進的な材料で作られています.これらの材料は,高い周波数で最小限の信号損失を保証するために選択されています.

Q3: JIETENG PCB回路板は屋外でのアプリケーションに対応できますか?

A3 についてそう,JIETENGのPCB回路板は,様々な環境条件に耐えるように設計されており,屋外アプリケーションで使用できます.中国で厳格な品質管理措置の下で製造され,さまざまな環境で信頼性と耐久性を保証します..

Q4: JIETENGの高周波PCBは,特定の設計要件に従ってカスタマイズできますか?

A4 式:JIETENGは,PCB回路板のカスタマイズオプションを提供しています. 顧客は,サイズ,層数,特定の設計ニーズを満たす最終製品を確保するための他の仕様.

Q5: JIETENG PCB回路板は,高周波で信号の整合性をどのように保証しますか?

A5:JIETENGのPCB回路板は 精密なインピーダンスの制御で設計され 高周波で信号の整合性を維持するために 適切な介電性特性を持つ材料を使用しますPCBのレイアウトは,信号損失とクロストークを減らすために最適化されています高速アプリケーションの信頼性の高い性能を保証します
