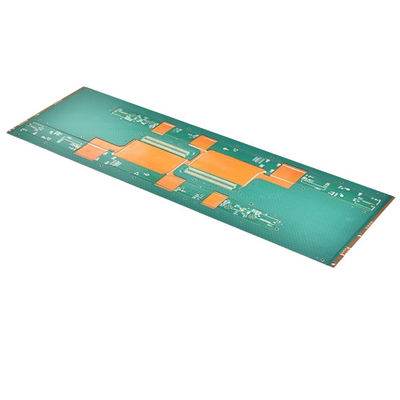

HASL 表面仕上げ 1オンス銅 1.6mm ホワイトシルクスクリーン 2層SMT PCBボード

無料サンプルとクーポンについては、私に連絡してください。
whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。
xシルクスクリーン色 | ホワイト | 銅の厚さ | 1オンス |
---|---|---|---|
溶接マスクの色 | 緑色 | 表面塗装 | HASL |
層 | 2 | 板の厚さ | 1.6mm |
最小線幅 | 0.1mm | 組立サービス | そうだ |
ハイライト | 1.6mm SMT PCBボード,1oz SMT PCB板,HASLの表面の終わりSMT PCB板 |
製品説明:
SMT (Surface Mount Technology) PCB (印刷回路板) は近代工学の頂点です精巧な電子アプリケーションの要求に応えるように慎重に設計されていますこの多層回路板は小型化と統合の奇跡であり,様々な電子機器のための幅広い部品をサポートするように設計されています.優れた機能と堅牢な設計で統合回路板はプロトタイプと大量生産の両方に重要な要素であり,この分野の専門家が依存するようになった信頼性と性能を提供します.
このSMTPCBボードの重要な特徴の一つは ほんの0.1mmの小さな線幅です このような精度はより高い痕跡密度を可能にします多層回路板が信号の整合性を損なうことなく,より多くの回路をコンパクトなスペースに収納するために不可欠です.この細い線幅は,先進的な製造能力の証であり,最も複雑な集積回路板設計でさえ,正確さと一貫性をもって実現できることを保証します.
表面仕上げはPCB設計のもう一つの重要な側面であり,このボードに使用されているHASL (ホットエアソールドレベル) 仕上げは人気の選択です.HASL は,耐久性 も 費用 も 効率 も ある,信頼 できる 溶接 表面 を 提供 し ます表面の仕上げは,酸化から基礎の銅を保護するだけでなく,部品を組み立てるときに優れた溶接性を保証します.この仕上げは,従来の鉛と鉛のない溶接プロセスに特に適しています.複数の組み立て要件に対応する多用性があります
SMT PCB ボードの視覚的美学と機能は,この場合白色であるシルクスクリーン色によってさらに強化されます.PCB上の白いシルクスクリーンでは,明確で読みやすいマークができます.,部品の識別子,テストポイント,ロゴを含む. これは簡単に組み立て,トラブルシューティング,修理のために不可欠です.緑色 の 溶接 マスク の 白い シルクスクリーン が 提供 し て いる コントラスト は,実用 的 な もの だけ で なく,プロフェッショナル で きれい な 見方 を も 与える.
SMTPCBボードには 業界標準の クラシックな緑色の溶接マスクがあります緑色 は 板 の 見え を 良く する だけ で なく,重要な 役割 を 果たす. 溶接マスクは,事故的な接触やショートサーキットを防ぐために銅の痕跡とバイアスを隔離します. また,塵,湿度,酸化集積回路板の長期的信頼性に貢献する.
1ozの銅で,これは1平方フィートあたりの銅の重さの測定量であり,銅層の厚さの指標です.ボードが電導性と熱消耗のバランスを保ち,太りすぎたり,作業に困難になる場合もない.銅の厚さは幅広い用途に十分で,十分な電流容量に対応し,各々の装置に十分な柔軟性を保っています.
簡潔に言うと,SMTPCBボードは,信頼性と性能のために設計された高度な高品質の多層回路ボードです.耐久性があり,溶接に適したHASL表面仕上げ簡単に組み立てられるように 透明な白いシルクスクリーンマーク 保護的な緑色溶接マスク サーキットの安全性 標準的な1オンス銅厚さ 最適な電気性能この集積回路板は現代電子機器の進歩の証であり 高技術プロジェクトや製品にとって不可欠な部品です.
特徴:
- 製品名:SMTPCBボード
- シルクスクリーン 色: 白
- 大会 奉仕: はい
- 層: 2 (多層回路板)
- 材料: FR4 (集積回路板)
- 板の厚さ: 1.6mm
技術パラメータ:
技術パラメータ | 仕様 |
---|---|
大会 の 奉仕 | そうだ |
銅の厚さ | 1オンス |
表面塗装 | HASL |
溶接マスクの色 | 緑色 |
シルクスクリーン色 | ホワイト |
線間隔を最小限にする | 0.1mm |
層 | 2 |
板の厚さ | 1.6mm |
最小線幅 | 0.1mm |
阻力制御 | そうだ |
応用:
JIETENGモデルPCB回路ボードは,幅広いアプリケーションのために設計された最先端の印刷回路ボードです. 中国から生まれ,このボードは高精度基準を組み込み,最小穴の大きさは0です..2mm と 0.1mm の最小の線間隔で,様々なシナリオで優れたパフォーマンスを保証します.白いシルクスクリーン色は,ラベルと識別のために明確なコントラストを提供します.複雑なプロジェクトでの利用性をさらに向上させる.
消費電子機器や工業機械で使用される場合でも JIETENG PCB回路板のインペデンス制御機能は信号の完整性を保証します電子機器の性能と信頼性を維持するのに不可欠ですこの印刷回路板の構築に使用されているFR4材料は耐久性と安定性を提供し,強さと長寿を必要とする環境で使用するのに適しています.
通信分野では,この多層回路板は高度な通信機器に必要な複雑性と接続性を提供することで優れています.高密度の部品の配置を可能にします限られたスペースで多くの機能を要求する現代的なコンパクトデバイスには不可欠です
さらに,JIETENGのPCB回路板は医療機器にとって優れた選択であり,高水準の精度と信頼性が交渉不可である.板 の 微小 な 穴 の 大きさ と 線 の 隔たり は,医療 機器 に 共通 し て いる 複雑 な 細かい 部品 を 収め て いる 複雑な 設計 を 可能にする.
自動車業界では,先進的な電子システムへの需要が増加しており,JIETENG PCB回路板は,これらの要求を満たすのに十分に装備されています.頑丈なFR4材料と阻力制御は,自動車アプリケーションで遭遇する厳しい条件と振動に耐えるボードの能力を有します車両の全使用期間中 信頼性の高い性能を保証します
最後に,速度とデータ完整性が重要なコンピューティングとストレージの分野では,JIETENG PCB回路ボードの正確なインペダンス制御と多層回路ボード設計は,信号の高速送信を容易にする高速で継続的に動作するサーバーやストレージデバイスにとって 非常に重要ですJIETENGモデルのPCB回路板は,最も厳しい電子アプリケーションのための模範的な基盤として立っている.
カスタマイズ:
ブランド名:ジテング
モデル番号:PCB回路板
産地:中国
板の厚さ:1.6mm
材料:FR4
レイヤ:2 - 多層回路板
最小線幅:0.1mm
穴のサイズ:0.2mm
JIETENG印刷回路板 (PCB) の精度と品質を発見します. 私たちの集積回路板は,標準板厚さ1で設計されています.6mmで高品質のFR4素材で作られています電子機器のニーズに最適なパフォーマンスを保証します. 最低ライン幅は0.1mmで最小穴の大きさは0.2mm,私たちのPCBは優れた精度を提供し,幅広いアプリケーションに最適です. 中国で誇りを持って製造,JIETENGは例外的なPCBソリューションを提供することにコミットしています.
サポートとサービス
当社は,SMTPCBボード製品のための包括的な技術サポートとサービスを提供することにコミットしています.私たちはあなたのSMT PCBボードの最適なパフォーマンスと長寿を確保するためにさまざまなサービスを提供します. 熟練した技術者の私たちのチームは,あなたが直面するかもしれない技術的な課題を助けるために利用できます. 私たちのサービスには詳細な製品ドキュメント,トラブルシューティングガイド,そしてよくある質問への答えを オンラインの知識データベースで提供しますまた,SMTPCBボードが最新の改良により効率的に動作できるように 定期的なファームウェアとソフトウェア更新も提供しています.
より複雑な問題や直接のサポートについては, チケット販売システムを通じて, 弊社の技術サポートチームと連絡を取り, 問い合わせを提出し, 迅速な対応を受けることができます.迅速かつ効率的に処理しますまた,SMT PCB 板製品から最大限に活用できるように,あなたのスタッフにトレーニングセッションを提供しています.適切な取り扱いをカバーするメンテナンス,ベスト・プラクティス
信頼性の高い製品を持つことの重要性を理解し ビジネスの運営に与える影響も理解していますあなたのSMT PCBボードの卓越性と信頼性を維持するために必要なサポートとサービスを提供することに専念しています.
梱包と輸送:
SMTPCBボードの製品パッケージ:
SMT PCBボードは,輸送中に保護されるように慎重に扱われ,パッケージ化されます.各ボードは静的シールドされ,電磁放電の損傷を防ぐために,静的防止袋の中に置かれます板はさらにショック吸収をするために泡の挿入物や泡の包装でマッサージされます.部品の整合性を保つために,紙箱は 紙箱の量に合わせて 固い紙箱を使います箱は安全テープで密封され 安全な運送を保証する 手取り指示を貼っています
SMTPCBボードの出荷:
私たちのSMT PCBボードは,電子物流に特化した信頼できる宅配サービスを使用して出荷されます.私たちは,さまざまな配送タイムラインと予算要件を満たすために配送オプションの範囲を提供しています..各出荷に対して追跡情報が提供され,顧客が荷物の進捗状況を監視できるようになります.出荷中に損失や損傷から保護するために,ボードは保険に入れます.到着時に,顧客は,不適切な処理の兆候を検査し,迅速な解決のために直ちに問題を報告することをお勧めします.
FAQ:
Q1: SMT PCBボードのブランド名は何ですか?
A1:SMTPCBボードのブランド名はJIETENGです.
Q2:PCB回路板はどんな製品ですか?
A2 についてPCB回路板は,表面マウント技術 (SMT) のアプリケーションで使用するために設計されたモデルです.
Q3: JIETENG PCB回路板はどこで製造されていますか?
A3 についてJIETENGのPCB回路板は中国で製造されています.
Q4: JIETENG PCB回路板は特定のアプリケーションにカスタマイズできますか?
A4 式:はい,特定のアプリケーションに適合するJIETENG PCB回路板のカスタマイズオプションが利用できます. 詳細についてはお客様の要件で顧客サービスにご連絡ください.
Q5: JIETENG PCB回路板が私の電子プロジェクトの要件を満たすことをどのように確認できますか?
A5:JIETENG PCB回路板の技術仕様を参照し,あなたのプロジェクトの要件とそれらを比較することができます.当社の技術サポートチームは,ご希望の応募の適性を判断するのに役立ちます..
