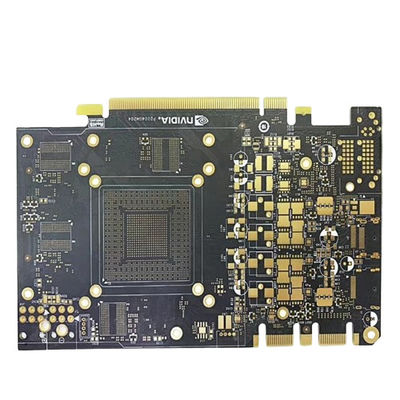

2層PCB SMT組み立て 最低0.1mm/0.1mm ライン幅/スペース カスタマイズ

製品説明:

PCB SMTアセンブリは,PCBに電子部品を組み立てるために表面マウント技術 (SMT) を利用する印刷回路板 (PCB) 組立プロセスの一種である.このプロセスは,表面マウントアセンブリまたは表面マウントデバイス (SMD) アセンブリとしても知られています.電子機器の製造における重要なステップであり,より小さく,よりコンパクトな設計を可能にし,性能と信頼性を向上させます.

PCB SMTアセンブリは,電子部品をPCB表面に溶接するプロセスを含む印刷回路板アセンブリ (PCBA) の1種類である.このプロセスは,伝統的なPCB印刷ワイヤリングアセンブリとは異なります穴を掘り出し,穴を通って部品を溶接する.

PCB SMT組み立てプロセスの重要なステップの1つはテストである.このタイプの組み立てに使用される最も一般的なテスト方法はフライングプロブテストである.これは,PCBの特定のポイントに探査機を触れる自動テスト方法であり,電気連続性と潜在的な欠陥をチェックします.このテストは迅速で効率的で,大量の生産に理想的な選択です.

HASL (Hot Air Solder Leveling) は,PCB SMT組み立てに使用される一般的な表面仕上げである.この方法は,PCBの銅パッドを溶接料の層で覆うことを含む.熱され,平らな表面を作り,部品を配置するHASLは,高コストで信頼性の高い表面仕上げで,溶接しやすさと酸化防止を保証します.

銅厚さは,PCBの銅層の厚さを指します.PCB SMT組み立てでは,標準の銅厚さは1平方フィートあたり1オンス (オンス) です.この厚さは,PCBの総重量とコストを低くしながら十分な伝導性を提供するため,ほとんどの電子機器に理想的です.

FR-4は,業界で最も一般的に使用されるPCB材料である.それは耐久性,強度,良質な電気特性で知られる耐火性,エポキシ基ラミネートの一種である.FR-4 は 費用対効果の高い 多用性のある材料で,幅広い用途に適していますPCB SMT 組み立ての選択肢となっています

概要すると,PCB SMT組成は電子機器の製造における重要なプロセスです.PCBに電子部品を組み立てるために,表面マウント技術を使用します.より小さいHASL表面仕上げ 1オンス銅厚さ FR-4素材を使用してPCB SMTアセンブリは,様々な産業のための高品質で費用対効果の高いPCBAを生産することができます.

特徴:

• 製品名:PCB SMT組成
• PCB 材料: FR-4
• 線幅/スペース:0.1mm/0.1mm
• PCB 厚さ:1.6mm
• 表面塗装:HASL
• 部品 傾き:0.5mm
• 電子回路板の組み立て
• 表面マウント溶接装置
• PCB印刷ワイヤリング組

技術パラメータ:

応用:

電子回路板の組み立てプロセスを強化するために設計された革命的な製品です. この製品は,メーカー,電子エンジニア,高品質で効率的な表面マウント溶接組立てソリューションを探している趣味家.

小さくコンパクトな電子機器の需要が増えるにつれて,効率的で信頼性の高い表面マウント装置の組み立ての必要性が決定的になりました.JIETENGのPCB SMTアセンブリは,シームレスで効率的なアセンブリプロセスを提供することによって,これらの要求を満たすために設計されています.

JIETENGのPCB SMTアセンブリは先進技術と高品質の材料で装備されており,効率的なPCBアセンブリプロセスのための完璧なソリューションです.この製品は,各部品が正確に配置され,回路板に溶接されていることを保証するように設計されています.完璧で信頼性の高いパフォーマンスです

私たちのPCB SMTアセンブリは 幅広い用途に適しています 消費電子機器,医療機器,航空宇宙機器などですこの製品は,様々な産業や用途の特殊なニーズを満たすことができます..

JIETENGでは,我々は生産プロセスで高品質な材料を使用することの重要性を理解しています. だからこそ私たちのPCB SMT組は,市場で利用可能な最高の材料で作られています.優れた性能と耐久性を保証する.

当社のPCB SMTアセンブリは最先端の機械と技術を使用して製造され,シームレスで効率的な生産プロセスを保証します.顧客の要求を満たし,高品質の製品を間に合うようにします.

先進的な技術と高品質な材料により,JIETENGのPCB SMTアセンブリは信頼性の高いパフォーマンスを保証します.この製品は,極端な条件に耐えるように設計され,長期間の性能を提供します.電子回路板の組み立てのニーズに最適な選択です

結論として,JIETENGのPCB SMTアセンブリは 電子回路板の組み立てプロセスを向上させる 革命的な製品です.効率的な生産プロセスこの製品は優れた性能と信頼性を保証します.すべてのあなたの表面マウントデバイスの組立ニーズのためにJIETENGのPCB SMTアセンブリを選択し,品質と効率の違いを経験.

カスタマイズ:

ブランド名: JIETENG

モデル番号:PCB回路板

原産地:中国

PCB サイズ: 100mm*100mm

穴の大きさ:0.2mm

溶接マスク 色: 緑

製品タイプ:PCB SMT組成

銅の厚さ: 1オンス

表面マウント装置組立 電子回路板組立 PCB印刷配線組成は我々の専門です我々は,あなたの特定の要求を満たす高品質で正確なPCB回路板を提供することができます最先端の技術と経験豊富なチームにより PCBの 迅速かつ効率的な組み立てが保証されます サイズと穴の大きさから 溶接マスクの色と銅の厚さまであなたのニーズに合わせてPCBのあらゆる側面をカスタマイズすることができます信頼 JIETENG すべてのPCB SMTアセンブリのニーズと最高の品質と個別化されたサービスを経験します.

梱包と輸送:

各PCB SMTアセンブリ製品が慎重にパッケージ化され,顧客への安全な配送を保証します.パッケージは以下のステップで構成されます:

• すべてのコンポーネントはまず 欠陥や損傷の確認をします
• 静電による損傷を防ぐため,PCBは静電防止袋に入れます.
• 必要なアクセサリーとマニュアルは別途袋に入れます
• 耐静電袋とアクセサリー袋は 頑丈な紙箱に入れます
• 箱はテープで封印され,商品名,モデル番号,配送情報が記載されます.

顧客に様々な配送オプションを提供しています.

• 標準送料: アメリカ国内で3~5営業日
• 速送: アメリカ国内で1~2営業日
• 国際発送: ほとんどの国では5~7営業日.

すべての注文は,支払いを受けた24時間以内に出荷されます.当社は信頼される配送会社を使用して,製品が迅速かつ安全に配達されることを保証します.

顧客は,提供された追跡番号を使用して注文を追跡し,すべての配送の問い合わせのために私たちの顧客サービスチームと連絡することができます.

FAQ:

• Q: この商品のブランド名は何ですか?
  A: この商品のブランド名は JIETENGです.
• Q: この製品のモデル番号は?
  A: この製品のモデル番号はPCB回路板です.
• Q: この製品はどこで製造されていますか?
  A: この製品は中国で製造されています.
• Q: この製品の主な機能は何ですか?
  A: この製品の主な機能は,PCB (印刷回路板) の部品を表面マウント技術で組み立てることです.
• Q: この製品で組み立てられる部品は?
  A: この製品は,レジスタ,コンデンサ,IC,LEDなどの幅広い表面マウントコンポーネントを組み立てることができます.
