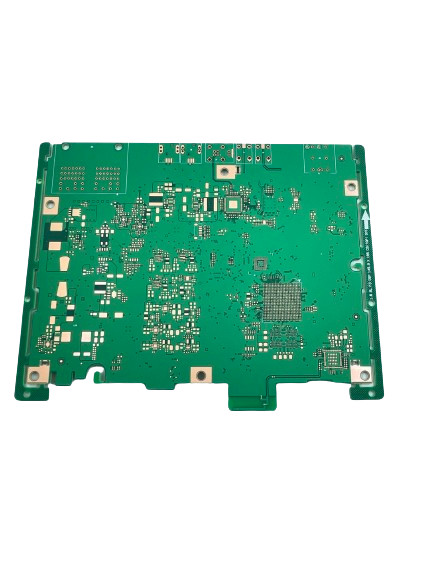

PCB回路板 1.6 板厚さ 4 層板 マザーボード 処理

Place of Origin China
ブランド名 JIETENG
Model Number PCB circuit board
最小注文数量 交渉可能
価格 negotiable
パッケージの詳細 真空パックの空白のカートン
受渡し時間 5~8 営業日
支払条件 交渉可能
供給の能力 360000平方メートル/年

無料サンプルとクーポンについては、私に連絡してください。

whatsapp:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。

x
商品の詳細
穴の大きさ 0.2mm はんだのマスク色 緑色
試験タイプ 飛行探査機試験 製品タイプ PCB SMTアセンブリ
部品は投げる 0.5mm シルク スクリーン色 ホワイト
PCBの層 2層 PCBの厚さ 1.6mm
ハイライト

4層PCB回路板

,

1.6mm 厚さPCB回路板

,

4層PCBボード

メッセージ
製品の説明

製品説明:

PCB回路板 1.6 板厚さ 4 層の板 マザーボード 処理

PCB SMTアセンブリは,非常に効率的で信頼性の高い印刷回路板アセンブリです.表面マウント溶接組成のプロセスで,表面マウント装置または部品を印刷回路板に安全にマウントするのに役立ちますこの組立プロセスは,部品の精密で安全な配置を必要とするアプリケーションでは,素晴らしい選択です.部品とボードとの間の強固で信頼性の高い接続を提供します板のサイズは100mm*100mmで PCB素材はFR-4で,溶接マスクの色は緑色です.この組立プロセスは,テストのために飛行探査機のテストタイプを使用し,信頼性と正確な結果を提供します. PCB SMTアセンブリは,航空宇宙,自動車,医療,軍事など,多くの産業およびアプリケーションで広く使用されています. 高精度と信頼性により,複雑で要求の高いあらゆる用途に理想的な選択です.



特徴:

  • 製品名:PCB SMT組成
  • PCB層: 4層
  • 溶接マスク 色: 緑
  • 表面塗装:HASL
  • 製品タイプ:PCB印刷ワイヤリング組
  • 表面マウント装置の組立
  • 銅の厚さ: 1オンス


技術パラメータ:

パラメータ 価値
製品タイプ PCB印刷ワイヤリング組,電子回路板組,表面マウント溶接組
表面塗装 HASL
構成要素 ピッチ 0.5mm
PCB サイズ 100mm*100mm
PCB 厚さ 1.6mm
PCB 層 4層
ライン幅/スペース 0.1mm/0.1mm
銅の厚さ 1オンス
シルクスクリーン色 ホワイト
穴の大きさ 0.2mm
試験タイプ 飛行探査機試験


応用:

JIETENG PCB SMT 組み立て あなたのPCBニーズのための完璧なソリューション

JIETENGは,市場で最も信頼性と先進的なPCB SMTアセンブリソリューションを提供しています. 私たちの製品は,品質と性能の最高水準を満たすために設計されています.最低の線幅/スペースが0で設計されています.1mm/0.1mm,PCB層2層,コンポーネントピッチ0.5mm,最小穴サイズは0.2mm.

私たちのPCB SMTアセンブリは,印刷回路板のニーズに最適なソリューションです. 表面マウントデバイスのアセンブリ,印刷回路板の溶接,PCBアセンブリに理想的です.先進的な技術でPCBは最高精度で信頼性をもって組み立てられます

精度と品質の重要性を理解しています. 精度と品質の重要性が理解されています.顧客に最高の結果を提供するために常に努力しています.

私たちのPCB SMT 組み立てに関する詳細については,今日ご連絡ください. 私たちは,あなたから聞くことを楽しみにし,あなたのPCBのニーズに最適なソリューションを見つけるのを助けます.



カスタマイズ:

JIETENG パーソナライズ PCB SMT 組立

ブランド名: JIETENG

モデル番号:PCB回路板

原産地:中国

銅の厚さ: 1オンス

穴の大きさ:0.2mm

PCB層: 4層

線幅/スペース:0.1mm/0.1mm

シルクスクリーン 色: 白

私たちの電子回路板組と表面マウント溶接組のサービスは あなたのカスタムPCB SMT組立プロジェクトに最適です. 私たちは高品質の材料を提供しています,信頼性の高い製品性能と競争力のある価格. 私たちは,私たちの製品の正確性と信頼性を保証します. 私たちのサービスについてもっと学ぶために今日私達に連絡してください.



サポートとサービス

PCB SMT組立技術サポートおよびサービスは,PCB組立のあらゆる側面,基本的な設計とプロトタイプから完全な生産まで,専門的な支援を提供します.生産効率を最大化し,コストを削減するのに役立ちます板のライフサイクル全体に包括的なサービスを提供します.

  • 設計相談と審査
  • 製造プロセスの最適化
  • コンポーネントの選択と調達
  • ソフトウェアプログラミングとデバッグ
  • PCBの組み立て及び再加工
  • 試験と品質保証
  • 現地設置とサポート

PCBの組み立てに必要な 最良のソリューションを見つけるために 一緒に作業します私たちのPCB SMTアセンブリの技術サポートとサービスについてもっと知るために今日私たちに連絡してください.



梱包と輸送:

PCB SMT組装 梱包と出荷

  • PCB SMT アセンブリの製品は パーソナル製で 頑丈な紙箱に包装され バブルラップで固定されます
  • 輸送方法は,製品のサイズ,重量,目的地によって決定されます.
  • 配送費用と推定配送時間は,注文の確認の前に提供されます.
  • 追跡番号は,商品が出荷されたときに提供されます.


FAQ:

JIETENG PCB SMT 組み立てに関するFAQ
Q: JIETENG PCB SMT 組み立ての材料は何ですか?
A: JIETENG PCB SMT組は中国から高品質の回路板で作られています.
Q: 私はJIETENG PCB SMT 組み立てのためのカスタマイズを取得できますか?
A: はい,私たちは顧客のニーズに応じてJIETENG PCB SMTアセンブリのカスタマイズサービスを提供することができます.
Q: JIETENG PCB SMT 組み立てのリード時間はどのくらいですか?
A: 通常,JIETENG PCB SMT 組み立てのリード時間は 7-15 営業日です.
Q: JIETENG PCB SMT アセンブリの配送方法は何ですか?
A:航空貨物,海貨物,急送などの配送サービスを提供できます.
Q: JIETENG PCB SMT 組み立ての支払い条件は何ですか?
A:私たちはT/T,PayPal,Western Union,L/Cなどの支払い条件を受け入れます.
