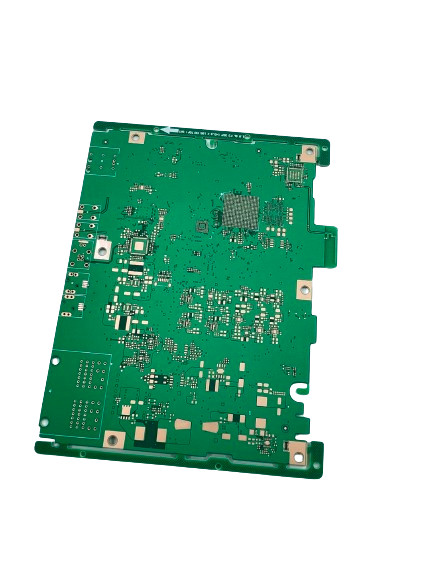

グリーンオイルとホワイトの多層回路板はCADファイルのカスタマイズを提供します

製品説明:

PCB板組み立ては,溶接マスク,ボード厚さ,表面仕上げ,ライン幅/スペース,銅厚さなどのコンポーネントを含む完全な回路板を作成するためのプロセスです.このプロセスには,最初から最後まで様々なプロセスが含まれます設計,製造,組み立て,テストを含む.

PCBボード組装で利用可能な溶接マスクの色には緑色,白色,黒色,その他の色が含まれます.ボード厚さは0.2mm-3.2mmで利用できます.表面仕上げオプションはHASL,ENIG,OSP最低ライン幅とスペースは3mm/3mmで 銅の厚さは 1/2ozから4ozです

同時に,回路板の組み立てプロセスは,ボードの高品質と精度を保証するための一連のステップに従います.最初のステップは,レイアウトデザインを作成することです.取締役会を構成するその後,製造は板の切断と掘削から始まります.次に,部品は板に溶接され,その後板の組み立てです.最後に,板が要求される基準を満たしていることを確認するために試験されています.

PCB板の組み立ては 複雑で 細部に注意を払う必要があります円盤 の 組み立て 過程 に は,信頼 さ れ て 耐久 し た 円盤 を 作り出す ため に 適切 に 実行 さ れる 必要 が ある 幾つ か の ステップ が 含ま れ て い ます適切な設計と製造により,ボードは指定された要件を満たし,最高品質のパフォーマンスを保証するために組み立てることができます.

特徴:

• 製品名:PCB板組
• ミニリングリング: 3ミリ
• 板の厚さ: 0.2mm-3.2mm
• 組み立てタイプ:SMT,穴を通し,混合,その他
• 表面塗装:HASL,ENIG,OSPなど
• サーキットボードの組立
• 印刷回路板の製造
• PCB 製造

技術パラメータ:

応用:

JIETENGは,印刷回路板 (PCB) 板組の主要なメーカーです. 私たちのPCB回路板は, 1/2ozから4ozまでの銅厚さで中国で製造されています.私たちはSMTを含むいくつかの組立タイプを提供しています表面の仕上げは,HASL,ENIG,OSPなどで,最小環状のリングは3ミリです. 私たちのPCBボード組は,幅広い産業とアプリケーションに適しています.電気通信など医療,産業,自動車,消費者電子機器. 私たちは最新の技術とプロセスを用いて,最高品質と信頼性を顧客に保証します.印刷回路板の製造を専門としていますPCB板の組み立ては最高水準を満たし,顧客満足を保証するために設計されています.

カスタマイズ:

サポートとサービス

信頼性の高い技術サポートと PCB 板組のサービスを提供することは 私たちの最優先事項です

経験豊富なエンジニアのチームを持っています. 彼らは私たちの顧客のために最高の水準の品質とサービスを提供することに専念しています. 私たちのエンジニアは,PCB板組のあらゆる側面に知識があります.,迅速で正確な技術支援をします

また,設計とレイアウト,部品選択,プロトタイプ作成,生産,ボードのテストなど,幅広いサービスを提供しています.顧客が最高の製品を受け取れるように努めています迅速かつ効率的な方法で ニーズを満たすことです

私たちの目標は,私たちの顧客に最高の品質のサービスとサポートを提供することです. そのため,彼らは彼らのPCBボード組立プロジェクトで最高の結果を達成することができます.

梱包と輸送:

PCB板組装 梱包と輸送

パッケージ:

• 抗静止袋に PCB と組み立てたボードを包装する.
• 梱包されたPCBと組み立てられたボードを ESD 安全な箱に入れてください
• 宛先の住所を表示する.

輸送:

• 信頼性の高い運送業者によって包裹を送信する.
• パッケージをリアルタイムで追跡する
• すべての包裹が間に合って届けられるようにしてください.
