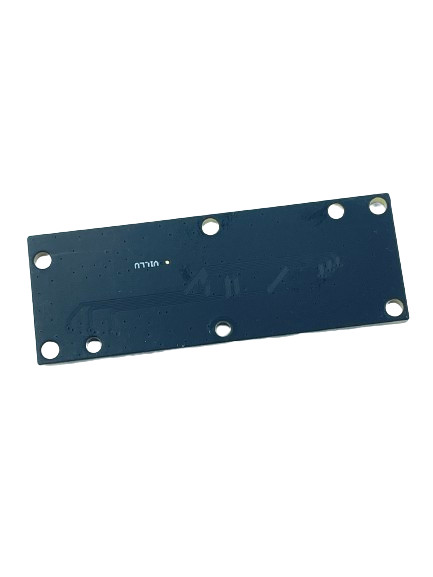

多層PCB製造 家庭用家電の単板および双板マザーボード

製品説明:

多層PCB製造は,多層印刷回路板の生産のための高度に専門化されたプロセスです. 私たちの多層印刷回路板は,デザインの選択肢を広範囲に提供します.2から20までの層数を含む.HASL,ENIG,OSP,浸透銀,浸透鉛など,白色,黒色,黄色など色が選択できます.望めばインピーダンスの制御もできます顧客との連携もできます 複数の層のPCBが 必要な仕様を満たし 最小0.2mmの穴を設置できるようにします高精度な多層PCB部品組成を必要とする人々のために完璧です最先端の製造設備により,私たちは顧客に最高品質の多層PCBコンポーネントアセンブリサービスを提供することができます.私たちの専門家のチームは,多層部品組成のあらゆる側面に精通しています顧客に最高の結果を提供できるようにします

特徴:

• 製品名:多層PCB製造
• ライン幅:0.1mm
• 阻力制御:はい
• 銅の厚さ: 1-4オンス
• 溶接マスクの色:緑,青,白,黒,赤,など
• 線間隔:0.1mm
• 多層印刷回路板の製造
• 多層印刷ワイヤリングボードの作成
• 多層印刷ワイヤリングボードの作成

技術パラメータ:

応用:

JIETENGの多層印刷回路板製造は,高品質の多層印刷回路板の製造のための信頼性とコスト効率の良いソリューションです.FR4のような高級素材で作られています高熱度FR4 ハロゲンフリー ロジャースで,銅厚さ1~4オンスまで処理できます. 私たちの多層PCBは,最小穴の大きさは0.2mm,最小ライン幅は0.1mmです.製造能力が向上した2~20層の回路板を 様々な用途で提供できます

多層印刷回路板の製造能力は 様々な産業に最適ですカスタム設計の印刷回路板の生産特定のアプリケーションに最適な最高品質の回路板を 提供できます

JIETENGでは,あらゆる用途のための 最高品質の回路板を提供しています.私たちは,あなたのすべての印刷回路板生産ニーズのために最も信頼性とコスト効率の良いソリューションを提供することができます.

カスタマイズ:

JIETENGは,あなたのためにカスタム設計されたマルチレイヤプリントワイリングボード作成サービスを提供します. 私たちのマルチレイヤPCB製造サービスには,以下が含まれます:

• ブランド名: JIETENG
• モデル番号:PCB回路板
• 原産地:中国
• 板の厚さ: 0.2-3.2mm
• ライン幅:0.1mm
• 銅の厚さ: 1-4オンス
• シルクスクリーン色 白色,黒色,黄色など
• 阻力制御:はい
• 多層印刷ワイヤリングボードの作成
• 多層PCB部品組成

最高品質の多層PCB製造サービスのために,今日JIETENGに連絡してください.

サポートとサービス

私たちは,あなたの多層PCB製造プロジェクトが 時間内に,最高水準で完了することを保証するために,幅広い技術的サポートとサービスを提供しています.私たちの経験豊富な設計とエンジニアリングチームは プロセスのあらゆるステップであなたを助けるためにここにあります初期設計から最終生産まで

私たちの包括的なサービスには,以下が含まれます:

• スキマとPCB設計サービス
• リバース エンジニアリングとプロトタイプ
• CAD と CAM ファイルの変換
• カスタム層スタックアップ設計
• 精密加工と掘削
• 材料 の 選択 と 調達
• 敷地内での組み立てと試験
• 全サービス品質管理

プロジェクトが設計やパフォーマンス要件を満たすようにするために 先進的なプロトタイプ作成とテストなどの幅広い関連サービスを提供できます私たちの目標は,あなたが可能な限り最高の製品を作成するのに役立ちますテクニカル・サポート・サービス・チームも お手伝いします

梱包と輸送:

多層PCB製造のための包装と輸送:

• PCBは水分に耐える素材で 粉塵のない素材で 梱包されています
• PCB は 頑丈な 紙箱 に 敷き詰められ 防水 材料 が 付着 し て い ます.これ は 損傷 や 傷 を 避ける ため です.
• 箱は粘着テープで封印され,顧客の送付住所が表示されます.
• 箱は,さらに保護のために,より大きな輸送箱に入れます.
• 運送箱は,輸送中に損傷や移動を防ぐために,マッシング材料で満たされています.
• 送料箱には お客様の送料アドレスが付けられ,信頼できる運送会社で送られます
