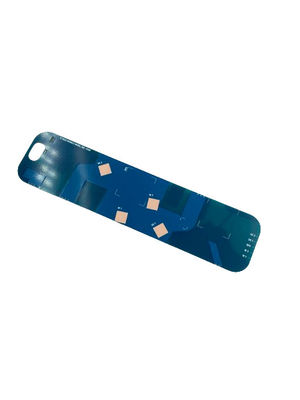

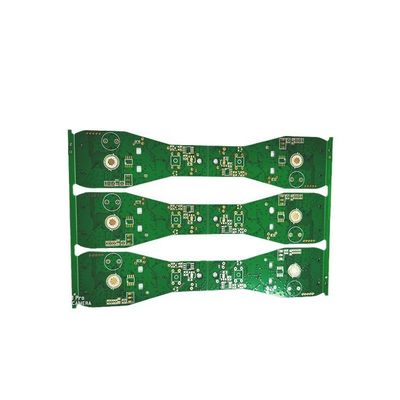

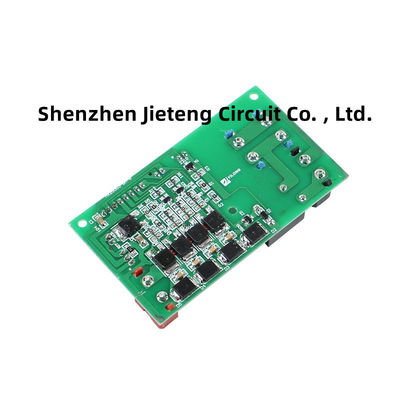

4層プロトタイプPCB組み立て 携帯電話テスト パワーボード
| 起源の場所 | 中国シンセン |
|---|---|
| ブランド名 | JIETENG |
| 証明 | UL ROHS SGS TS16949 |
| モデル番号 | PCB回路板 SMT |
| 最小注文数量 | 5個 |
| 価格 | 0.2-5USD/piece |
| パッケージの詳細 | 真空パックの空白のカートン |
| 受渡し時間 | 6~9 営業日 |
| 支払条件 | T/T ウェスタンユニオン |
| 供給の能力 | 360000平方メートル/年 |
無料サンプルとクーポンについては、私に連絡してください。
whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。
x商品の詳細
| 表面塗装 | HASL,ENIG,OSP,インマージンシルバー | 銅の重量 | 1オンス |
|---|---|---|---|
| 最低の環状リング | 0.1mm | 穴の大きさ | 0.2mm |
| 溶接マスクの色 | 緑色 | シルクスクリーン色 | ホワイト |
| PCB 材料 | FR4 | PCBのサイズ | 100mm*100mm |
| 材料 | 高Tg,FR4 ハロゲンフリー | 使用 | OEM電子機器 |
| ポイント | スマートワイヤレスAI音声制御スピーカー,OEM/ODMのためのAI PCBA | ||
| ハイライト | 4層プロトタイプPCB組成,携帯電話の電源テストボード,4 層 プロトタイプ PCB 組立 |
||
製品の説明
製品説明:
プロトタイプPCB組成製造プロトタイプや少量生産用に設計された専門PCB組立サービスです.HASLを含む高品質の表面仕上げに基づいています.厳格に最小の溶接マスク橋基準を満たす 0飛行探査機による試験も可能で,通常2層PCBと1オンス重の銅で設計されています.この種のPCBプロトタイプ製造とPCB組立製造は,あなたのプロトタイプまたは生産要件を生産するコスト効率の良い方法を提供することができます.
特徴:
- 商品名:プロトタイプPCB組成
- シルクスクリーン色:ホワイト
- PCB サイズ:100mm*100mm
- 試験方法:飛行探査機試験
- PCBの厚さ:1.6mm
- 表面塗装:HASL
- PCB組成製造:そうだ
- 印刷板組:そうだ
- プロトタイプPCB組成 製造:そうだ
技術パラメータ:
| 製品名 | プロトタイプPCB組成 |
|---|---|
| ミン・ソルダー・マスクブリッジ | 0.1mm |
| PCB サイズ | 100mm*100mm |
| PCB 材料 | FR4 |
| 最小線幅/空間 | 0.1mm/0.1mm |
| 溶接マスクの色 | グリー |
| 表面塗装 | HASL |
| 穴の大きさ | 0.2mm |
| PCB 層 | 2層 |
| PCB 厚さ | 1.6mm |
応用:
プロトタイプPCB組成
JIETENGは,ユニークな利点を持つプロのプロトタイプPCB組立サービスを提供しています.私たちの高級PCB回路板は,0.1mm/0.1mmの最低ライン幅/スペースとHASL表面仕上げで提供されています.ソーダーマスクも色々な色で提供しています製品品質を保証するために 信頼性の高い試験方法,フライング探査機テストを 顧客に提供しています
電子機器,産業自動化,医療機器,消費者電子機器,自動車,電気通信PCBプロトタイプ製造と PCB組立製造サービスの リーダーとして,我々は,優れた品質と費用対効果の高いソリューションを提供することにコミットし,お客様のニーズを満たす.
私たちは,PCB組立製造プロセスに特化した高度に訓練され,経験豊富なエンジニアのチームを持っています.先進的な設備とプロセス制御システムにより,私たちは顧客に最高品質の製品とサービスを提供することができます顧客に最高のサポートを提供し 目標を達成するのに役立ちます
カスタマイズ:
プロトタイプPCB組成製造
ブランド名: JIETENG
モデル番号:PCB回路板
原産地:中国
商品名:プロトタイプPCB組成
銅の重量: 1オンス
試験方法:飛行探査機による試験
ミン 環状指輪:0.1mm
表面塗装:HASL
JIETENGが提案しているプロトタイプPCB組成製造中国で印刷板の組立銅重量1オンス,試験方法飛行探査機試験,最小環状リング0.1mm,表面仕上げHASL.
サポートとサービス
プロトタイプPCB組立技術サポートとサービス
私たちは,PCB組立のプロトタイプのための技術サポートとサービスを提供することを誇りに思います. 私たちの経験豊富な専門家のチームは,あなたの組立プロセスのすべての段階に専用のサポートを提供します.初期設計から生産まで私たちは,あなたのニーズを満たすための様々なサービスを提供することができます.
- 設計相談と評価
- コンポーネントの選択と調達
- 印刷回路板 (PCB) の製造
- 表面装着技術 (SMT) の組み立て
- 透孔技術 (THT) の組み立て
- プロトタイプ試験と検証
- ラピッド・プロトタイプ
- 生産量
- 修理・改造業
最高品質のサービスを提供することにコミットし,迅速なターンオーバータイムと競争力のある価格を保証します.無料の引用のために今日私達に連絡し,我々はあなたのプロトタイプPCB組立プロジェクトで助けることができる方法についてより多くのことを学ぶ.
梱包と輸送:
プロトタイプPCB組成のパッケージングと輸送
プロトタイプPCB組み立て製品は 完璧な状態で到着することを保証するために 保護箱に梱包され 送られます使用された箱は,輸送中に衝撃や振動から製品を保護するように設計されています..
すべての商品は信頼できる宅配便で送られ,顧客に追跡番号が提供され,リアルタイムで送料を追跡できます.
FAQ:
- Q1: プロトタイプPCB組成とは?
- A1: JIETENGブランドの原型PCB組成,モデルPCB回路板は,中国で生産される電子装置です.原型回路板を組むのに使用されます.
- Q2: プロトタイプ PCB 組装にはどんな部品が含まれているか?
- A2: プロトタイプPCB組装には,印刷回路板,集積回路,レジスタ,その他の電子部品などの部品が含まれます.
- Q3: プロトタイプ PCB 組立の目的は?
- A3:プロトタイプPCB組成は,回路板の機能とパフォーマンスをテストするために使用されます.また,ソフトウェアを開発およびデバッグするために使用できます.
- Q4: プロトタイプ PCB 組み立てのリードタイムは?
- A4: プロトタイプPCB組成のリードタイムは,回路ボードの複雑さに依存します.通常,1〜2週間かかります.
- Q5: プロトタイプ PCB 組立の利点は?
- A5: プロトタイプPCB組立は,テストの精度,生産プロセスの効率化,コスト削減などのいくつかの利点を提供します.
