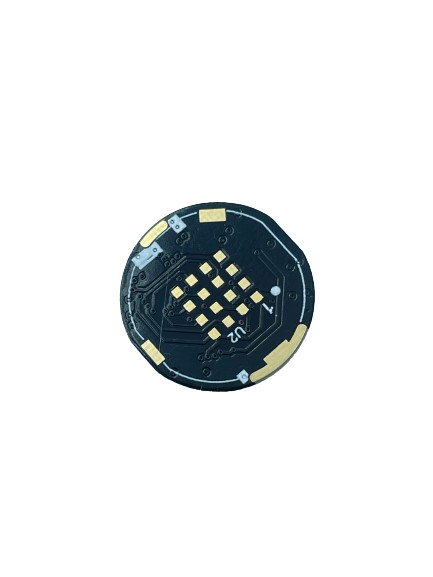

プロとカスタマイズ可能なPCB回路板 片面と双面の多層板

無料サンプルとクーポンについては、私に連絡してください。
whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。
xはんだのマスク色 | ブラック | 最低の環状リング | 0.1mm |
---|---|---|---|
表面塗装 | HASL | PCBのサイズ | 100mm*100mm |
最低のはんだのマスク橋 | 0.1mm | 最小線幅/スペース | 0.1mm/0.1mm |
製品名 | プロトタイプPCBアセンブリ | PCBの厚さ | 1.6mm |
ハイライト | 多層PCB回路板,プロのPCB回路板,パーソナライズ可能なPCB回路板 |
製品説明:
プロトタイプPCBアセンブリは,印刷回路アセンブリの生産に特化した高品質の印刷板アセンブリとPCBアセンブリ製造サービスです.プロトタイプPCB組は,最小の穴の大きさを提供します 0.2mmと2層PCBの0.1mmの最小環状リングです. 優れた精度と信頼性のために製品のテストのために高度なフライングプロブテストを使用します. 最高の製造基準で,プロトタイプPCB組み立ては,顧客のニーズを満たす最高の品質の製品を保証します顧客は,印刷板の組み立てとPCBの組み立ての製造ニーズのためにプロトタイプPCBアセンブリの品質と信頼性を信頼することができます.
特徴:
- 製品名:PCB組成のプロトタイプ
- 原型PCB組立製造及びPCB組立製造
- PCB 材料: FR4
- PCB 厚さ:1.6mm
- シルクスクリーン 色: 白
- ミニ溶接マスクブリッジ: 0.1mm
- 最小線幅/スペース:0.1mm/0.1mm
- プロトタイプPCB組成製造サービス
技術パラメータ:
製品名 | パラメータ |
---|---|
プロトタイプPCB組成 | 表面塗装:HASL |
プロトタイプPCB組成製造 | ミン 環状指輪:0.1mm |
PCB組成製造 | ミニ溶接マスクブリッジ: 0.1mm |
印刷回路 組み立て サービス | シルクスクリーン 色: 白 |
PCB サイズ: 100mm*100mm | |
試験方法:飛行探査機による試験 | |
PCB 材料: FR4 | |
銅の重さ: 1オンス | |
PCB層: 2層 |
応用:
JIETENGプロトタイプPCBアセンブリは,複雑な高級アプリケーション,および新しい製品と技術の開発に広く使用されています.印刷回路の組み立てにおいて優れた性能があるため具体的には,ブランド名,モデル番号,原産地,最小穴サイズ,白いシルクスクリーン色,PCBサイズ,PCB厚さによって特徴付けられます.
この高品質のPCBプロトタイプ組み立ては 印刷板の組み立てのための幅広いソリューションを提供しています. 私たちの印刷板の組み立てソリューションは,複雑な,ハイテク製品を作成するために使用できます.新製品のプロトタイプ作成とテスト. 最小の穴の大きさは0.2mmで,PCBのサイズは1.6mmの厚さで100mm*100mmです. シルクスクリーン色は白色で,よりプロフェッショナルな外見です.
私たちの原型PCB組成は 工業制御システム 自動車電子機器 医療機器 航空宇宙などの高級製品などの 先進的な用途に最適です私たちの製品の優れた品質は,優れた性能で様々な用途で使用できるようにします.
JIETENGでは,私たちは,可能な限り最高の印刷板組み立てソリューションを顧客に提供するために努力しています.私たちのプロトタイプPCB組成は 最高の基準を満たし,最高の結果を提供するように設計されています競争力のある価格で 最高品質の製品を提供することに コミットしています
カスタマイズ:
JIETENG パーソナライズされたプロトタイプPCB組立製造
JIETENGは,最高品質基準と競争力のある価格でカスタム製のプロトタイプ印刷回路板組装サービスを提供する専門です.私たちのPCB組立サービスには,PCBプロトタイプ製造が含まれます部品の配置,溶接,テスト我々は過去5年間業界にサービスを提供しており,信頼性とタイムリーなサービスを顧客に提供するために優れた評判を築きました.
私たちのプロトタイプPCB組立の特徴:
- ブランド名: JIETENG
- モデル番号:PCB回路板
- 原産地:中国
- PCB層: 2層
- シルクスクリーン 色: 白
- PCB 材料: FR4
- 表面塗装:HASL
- 溶接マスク 色: 黒
私たちは,あなたのビジネスのための完璧なプロトタイプPCB組立ソリューションを開発するためにあなたと一緒に働くことを楽しみにしています. あなたのカスタムプロトタイプPCB組立プロジェクトを開始するために今日私達に連絡してください.
サポートとサービス
私たちはプロトタイプPCBアセンブリ製品のための包括的な技術サポートとサービスを提供します.経験豊富なエンジニアと技術者のチームで 専門的なアドバイスと指導を 手元にいて 製品から最大限に活用できるようにします.
製品について詳細な知識があり,製品設定と操作の詳細なアドバイスをすることができます. また,トラブルシューティングと修理サービスを提供することができます.問題が発生した場合製品とその使用に関する質問に答えることができます.
顧客に最高のサービスを提供することの大切さを理解し 製品から最大限の利益を得られるようにしていますもし質問があるか,またはさらなる支援が必要な場合は,連絡してください.
梱包と輸送:
プロトタイプPCB組は,以下の方法により,業界標準に従ってパッケージ化され出荷されます.
- 輸送中の衝撃から PCB を保護するために泡の包装と空気枕.
- 部品をESDダメージから保護するための抗静止袋
- 頑丈な紙箱 包装テープで封印され 構造の整合性と 緩衝性があります
- 熱密封されたプラスチック袋は 湿度による損傷を防ぐため
- 余分なマッシングを提供するために泡の挿入物
商品は評判の良い宅配便を利用して送られ,安全で間に合う形で顧客に届けられます.
FAQ:
プロトタイプPCB組成
Q: プロトタイプPCB組のブランド名は何ですか?
A: プロトタイプ PCB 組成のブランド名は JIETENG です.
Q: プロトタイプPCB組のモデル番号は?
A: プロトタイプPCB組のモデル番号はPCB回路板です.
Q: 原型PCB組成の原産地は?
A: 原型PCB組成の原産地は中国です.
Q: プロトタイプ PCB 組成にはどのような材料が使用されますか?
A: プロトタイプPCB組成に使用される材料は,顧客の特定の要件に依存します.
Q: プロトタイプPCB組成が完了するのにどれくらい時間がかかりますか?
A: プロトタイプ PCB 組立の期間は,設計の複雑性と注文量に依存します.
