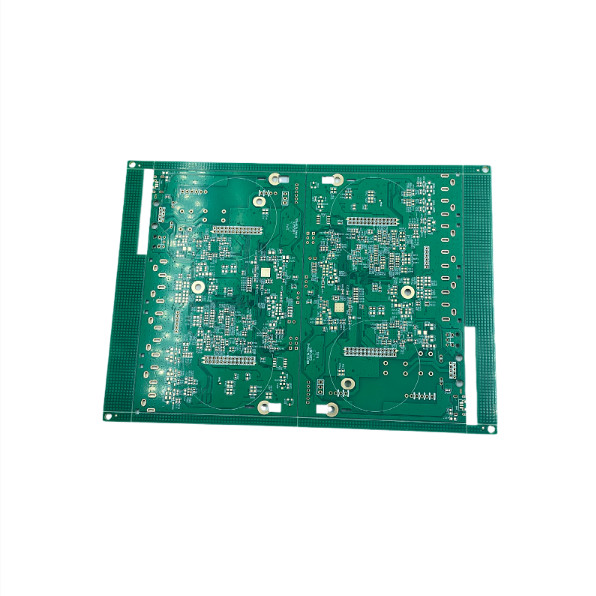

2層回路板 グリーン オイル ホワイト 銅 厚さ 1OZ FR4 板
| Place of Origin | China |
|---|---|
| ブランド名 | JIETENG |
| Model Number | PCB circuit board |
| 最小注文数量 | 交渉可能 |
| 価格 | negotiable |
| パッケージの詳細 | 真空パックの空白のカートン |
| 受渡し時間 | 5-8仕事日 |
| 支払条件 | 交渉可能 |
| 供給の能力 | 360000平方メートル/年 |
無料サンプルとクーポンについては、私に連絡してください。
whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。
x商品の詳細
| 最小線幅/スペース | 0.1mm/0.1mm | 製品名 | プロトタイプPCBアセンブリ |
|---|---|---|---|
| 表面の終わり | HASL | シルクスクリーン色 | ホワイト |
| 銅の重量 | 1oZ | PCB材料 | FR4 |
| 最低の穴のサイズ | 0.2mm | はんだのマスク色 | 緑色 |
| ハイライト | 1OZ FR4ボード,FR4 2層回路板 |
||
製品の説明
製品説明:
プロトタイプ印刷回路組は,プロトタイプとテスト目的のために設計された印刷板組の一種であり,設計の迅速な繰り返しに最適な選択肢です.高品質な結果を提供できる 費用対効果の高いソリューションです. 組み立てプロセスは,最終製品の正確性と信頼性を保証するためにフライングプロブテストを使用します.ボードは,最低0.1mmの溶接マスクブリッジとFR4のPCB材料の2層で構成されています.このプロトタイプ印刷回路組は,コストのほんの一部で信頼性と高品質なソリューションを探している人にとって理想的です.
特徴:
- 商品名:プロトタイプPCB組成
- PCBの厚さ:1.6mm
- 銅の重量:1オンス
- 試験方法:飛行探査機試験
- PCB サイズ:100mm*100mm
- 表面塗装:HASL
- サービス:PCB組立製造 印刷回路組立 印刷板組立
技術パラメータ:
| ミン 環状リング | 0.1mm |
| ミン・ソルダー・マスクブリッジ | 0.1mm |
| PCB 厚さ | 1.6mm |
| 製品名 | プロトタイプPCB組成 |
| 溶接マスクの色 | 緑色 |
| 最小線幅/空間 | 0.1mm/0.1mm |
| 穴の大きさ | 0.2mm |
| 銅の重量 | 1オンス |
| PCB 材料 | FR4 |
| PCB サイズ | 100mm*100mm |
| PCB プロトタイプ製造 | そうだ |
| 印刷 回路 組 | そうだ |
| PCB組成製造 | そうだ |
応用:
JIETENG PCBアセンブリ製造は,高品質のPCBアセンブリサービスと印刷回路アセンブリサービスを顧客に提供しています.私たちのPCB組立製造は最新の技術で装備されています1ozの銅重量,100mm*100mmのPCBサイズ,白いシルクスクリーン色,0.1mmのミンスローダーマスクブリッジと1.6mmのPCB厚さを含みます.私たちは高効率のPCB組立製造に特化した優れた結果が保証されます.
PCB組立製造は最高水準の品質と精度を満たすために設計されています. 我々はすべてのPCB組立サービスの信頼性を確保するために先進的な技術を使用します.正確でコスト効率が良い. 私たちの印刷回路アセンブリサービスは迅速かつ正確に提供されています. JIETENGは,最高のPCBアセンブリ製造とPCBアセンブリサービスを顧客に提供することにコミットしています.我々は,最高の品質を顧客に提供することを誇りに思いますテクノロジーとサービス
カスタマイズ:
JIETENG プロトタイプPCB組立 印刷板組立サービス
- ブランド名: JIETENG
- モデル番号:PCB回路板
- 原産地:中国
- 最小線幅/スペース:0.1mm/0.1mm
- ミン 環状指輪:0.1mm
- PCB サイズ: 100mm*100mm
- 試験方法:飛行探査機による試験
- 穴の大きさ:0.2mm
JIETENG プロトタイプ PCB 組立 プリントボード 組立 サービス は,印刷回路板 組立 と プロトタイプ 製造 の 最高 の 品質 の サービスを提供 し て い ます.精細なライン幅/スペース 0 の印刷ボードの組立を提供することができます.1mm/0.1mm,0.1mmの最小環状リング,PCBサイズ100mm*100mm,飛行探査機試験,0.2mmの最小穴サイズ.
サポートとサービス
プロトタイプPCB組立技術サポートとサービス
プロトタイプPCB組み立ては,すべての顧客のための技術的サポートとサービスを提供します. エンジニアの私たちの専念チームは,私たちの製品についてあなたが持つ可能性のある質問に答えるために利用可能です.問題を解決する手助けをします.サービスを開始するために必要な支援をします.
ソフトウェアの更新,保守,修理なども行っています. 試作PCB組立製品に問題が発生した場合,単に私達に連絡してください,私たちは喜んで問題を解決するのに役立ちます.
プロトタイプPCB組成についてもっと知りたい場合は,私たちのウェブサイトを訪問してください. そこにあなたは,詳細な技術仕様を含む,私たちの製品に関する豊富な情報を見つけることができます.設置説明書そしてもっと
梱包と輸送:
プロトタイプPCB組装 梱包と出荷
プロトタイプPCB組は 非常な注意を払って 梱包され 運送されますすべての組成は,安全にアンチスタティックバブルラップで包装され,紙箱に置かれます箱は,輸送中に組み立てが安全であることを保証するために,アレンジテープで密封されます.また,泡状の包装で安全に包装され,箱に入れます..
パッケージは,FedExやUPSなどの信頼できるキャリアを使用して,顧客に提供される追跡情報で送られます.配達時間は,場所によって異なります.しかし,通常,注文は数日以内に到着します..
FAQ:
Q&A: ありがとうございました
- Q: その通りプロトタイプPCB組のブランド名は?
A: その通りプロトタイプPCBアセンブリのブランド名は JIETENGです. - Q: その通りプロトタイプPCB組のモデル番号は?
A: その通りプロトタイプPCB組のモデル番号はPCB回路板です. - Q: その通りプロトタイプPCB組はどこで製造されるの?
A: その通り原型PCB組は中国で製造されています - Q: その通りプロトタイプPCB組装にはどの部品が含まれているか?
A: その通りプロトタイプPCB組装に含まれる部品は製品仕様に依存する. - Q: その通りプロトタイプPCB組件にどんな検査が行われますか?
A: その通りプロトタイプPCBアセンブリは,製品仕様に応じて,電気テスト,環境テスト,機械テストなどの様々なテストを受けます.
