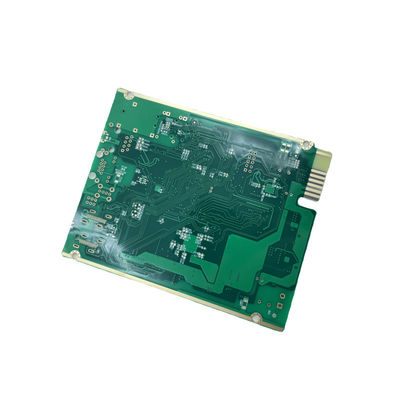

PCB回路板2.0 プレートの厚さ 金 指浸透 金 ロジャーズ 4350 プレート

Place of Origin China
ブランド名 JIETENG
Model Number PCB circuit board
最小注文数量 交渉可能
価格 negotiable
パッケージの詳細 真空パックの空白のカートン
受渡し時間 5-8仕事日
支払条件 交渉可能
供給の能力 360000平方メートル/年

無料サンプルとクーポンについては、私に連絡してください。

whatsapp:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。

x
商品の詳細
最低の環状リング 0.1mm シルクスクリーン色 ホワイト
試験方法 飛行探査機試験 PCBの層 2層
はんだのマスク色 緑色 PCBの厚さ 1.6mm
製品名 プロトタイプPCBアセンブリ 表面の終わり HASL
ハイライト

HASL PCB回路板 2.0

,

ロジャース 4350 プレート

,

金指浸透PCB

メッセージ
製品の説明

PCB回路板加工2.0プレート厚さ 金指浸透金技術 ロジャーズ 4350プレート

製品説明:

PCB組立のプロトタイプを紹介します 印刷板組立のニーズに最適な選択です最も複雑なデザインを簡単に作ることができますこのプロトタイプPCB組立製造は,銅の重さ1オンス,最小ライン幅とスペースの0.1mm/0.1mmの特徴です. 私たちの2層PCBは,緑色溶接マスクで設計されています.あなたのデザインが プロフェッショナルな仕上げになるのを 信頼することができますプロトタイプPCBアセンブリでPCBアセンブリの製造で最高のものを得ます

特徴:

  • 製品名:PCB組成のプロトタイプ
  • PCB サイズ: 100mm*100mm
  • PCB 厚さ:1.6mm
  • 溶接マスク 色: 緑
  • 銅の重さ: 1オンス
  • PCB プロトタイプ製造
  • PCB組成製造
  • 印刷 回路 組

技術パラメータ:

属性 価値
製品名 プロトタイプPCB組成
PCB 層 2層
PCB サイズ 100mm*100mm
PCB 厚さ 1.6mm
最小線幅/空間 0.1mm/0.1mm
ミン 環状リング 0.1mm
穴の大きさ 0.2mm
銅の重量 1オンス
表面塗装 HASL
試験方法 飛行探査機試験

応用:

JIETENGは,プリント回路組成のグローバル市場の主要な名前です. 同社は,優れた品質と最大限の信頼性を持つカスタム製PCB回路板を提供しています.高品質のプロトタイプPCB組立製造企業では,プロトタイプPCB組成をカスタマイズするための幅広いオプションを提供しています.最低の溶接マスクブリッジを含むPCBの厚さ,最小環状のリング,シルクスクリーン色,最小ライン幅/スペース. 最低の溶接マスクブリッジ0.1mm,PCBの厚さ1.6mmでボードを製造する能力.最小の環状リング 0.1mm,白のシルクスクリーン色,0.1mm/0.1mmの最小ライン幅/スペース,JIETENGはプロトタイプPCB組立製造のための理想的な選択です.

カスタマイズ:

JIETENGからカスタムプロトタイプPCB組立サービス

JIETENGは,質,精度,信頼性のある印刷板組成,PCB組成製造,プロトタイプPCB組成製造サービスを提供しています.私たちのプロトタイプPCB組成は以下のような機能があります:

  • モデル番号:PCB回路板
  • 原産地:中国
  • PCB 材料: FR4
  • PCB 厚さ:1.6mm
  • ミニ溶接マスクブリッジ: 0.1mm
  • 穴の大きさ:0.2mm

高品質のプロトタイプPCB組成のためのあなたの信頼できるソースです.

サポートとサービス

プロトタイプPCB組立技術サポートとサービス

XYZの顧客は 最高品質のサービスを提供するために 専門知識に頼っています我々は,あなたのすべてのプロトタイプPCB組立ニーズのための最高の技術的サポートとサービスを提供することに専念しています知識と経験のある技術者チームが,私たちの製品やサービスに関する質問に答えることができます.

私たちは,あなたのプロトタイプ PCB 組立が最高品質であることを保証するために,幅広いサービスを提供します. 私たちのサービスには,以下が含まれます:

  • プロトタイプと小規模PCB組成
  • 部品の調達と調達
  • 板の完全なテストと検証
  • プロトタイプ作成とトラブルシューティング
  • 製造のための設計 (DFM) と組立のための設計 (DFA) の見直し
  • 納期

あなたのプロトタイプPCBアセンブリに何か質問があるか,または援助が必要な場合は,私達に連絡してください. 私たちはあなたのすべてのニーズであなたを助けるために楽しみにしています.

梱包と輸送:

プロトタイプPCB組装 梱包と出荷

  • プロトタイプPCBボードは安全で届くように バブルラップで個別に包まれています
  • プロトタイプPCBボードは,静的シールド袋や泡で覆われた箱に追加保護のために置く.
  • パッケージにはバーコードと ユニークなシリアル番号が付けられています
  • パッケージはDHLやFedExのような信頼できる宅配サービスで送られます
