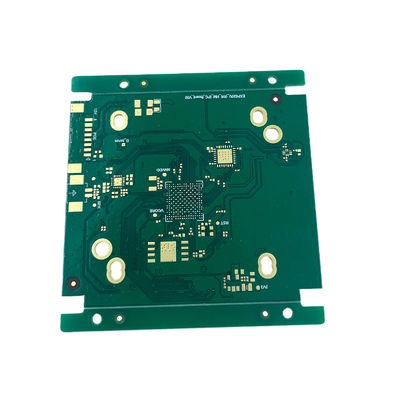

厚さ 0.2-3.2mm 多層PCB 製造 2-20 層数 Min. ライン間隔 0.1mm

製品説明:

多層PCB製造は,多層印刷ワイヤリングボードを作成する専門サービスです.これは正確な制御と高精度を要求する複雑なプロセスです.溶接マスクの色オプションを含む幅広いサービスを提供します最低線幅0.1mmとインピーデンス制御が可能です. また,最小穴の大きさは0.2mmであり,様々な表面仕上げがあります.HASL を含む私たちの多層PCBコンポーネントアセンブリは信頼性と効率性があり, プロジェクトが最高品質の基準で完了することを保証します.

特徴:

• 製品名:多層PCB製造
• シルクスクリーン色 白色,黒色,黄色など
• ライン幅:0.1mm
• 穴の大きさ:0.2mm
• 材料:FR4,高TgFR4,ハロゲンフリー,ロジャーズなど
• 阻力制御:はい
• 多層印刷回路板の製造
• 多層印刷ワイヤリングボードの作成
• 多層PCB部品組成

技術パラメータ:

応用:

JIETENGの多層印刷回路板の生産は,顧客に優れたパフォーマンスと柔軟性を提供する高級製品です.それは,2から20の層数範囲を特徴としています.HASLを含む様々な表面仕上げを提供します.ENIG,OSP,Immersion Silver,およびImmersion Tin. また,緑,青,白,黒,赤を含む様々な溶接マスクカラーを提供しています. そして,0.1mmの線間隔とMin.穴の大きさ 0.2mm,顧客は最高品質の回路板の生産を得ていることを確信することができます. そしてその多層PCB製造,多層印刷回路板製造,多層PCB製造顧客は,すべてのニーズを満たす優れた製品を得ていると確信することができます.

カスタマイズ:

JIETENGは,高品質の多層PCB製造に特化した多層印刷ワイヤリングボードの製造の主要なメーカーです.私たちの多層印刷回路板製造サービスは,様々な材料を提供していますFR4,高熱熱性 FR4,ハロゲンフリー,ロジャースなど.また,HASL,ENIG,OSP,浸水銀,浸水锡など,幅広い表面仕上げを提供しています.

多層プリント回路板の製造を リードしている会社として 私たちは,最も先進的な技術と機能で 最高品質のPCBを 顧客に提供できることを誇りに思っています高精度なミナリングを備えています0.1mm の線間隔,0.2mm の小穴の大きさ,0.1mm の小線幅です.私たちは,最高のレベルのサービスとサポートを顧客に提供することに専念しています.

私たちの多層印刷ワイヤリングボード作成サービスについての詳細については,今日私達に連絡してください.あなたのアプリケーションのための完璧なマルチレベル印刷回路板を作成するためにあなたと働くことを楽しみにしています.

サポートとサービス

梱包と輸送:

多層PCB製造のための包装と輸送:

多層PCBは,ESD,機械ショック,その他の外部の損傷から保護するために,反静的包装に置かれ,特殊な箱に輸送されます.箱は,輸送中に製品が損傷しないように注意深く密封されています.

追跡情報は,注文が発送された直後に顧客に提供されます.顧客は,すべての更新のためにリアルタイムで出荷を追跡することもできます.
