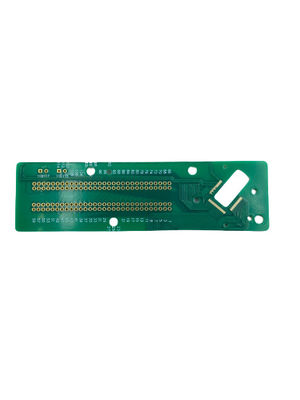

0.5mm コンポーネント ピッチ PCB SMT 組立 白いシルクスクリーン 1.6mm 厚さ
| Place of Origin | China |
|---|---|
| ブランド名 | JIETENG |
| Model Number | PCB circuit board |
| 最小注文数量 | 交渉可能 |
| 価格 | negotiable |
| パッケージの詳細 | 真空パックの空白のカートン |
| 受渡し時間 | 5-8仕事日 |
| 支払条件 | 交渉可能 |
| 供給の能力 | 360000平方メートル/年 |
無料サンプルとクーポンについては、私に連絡してください。
whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。
x商品の詳細
| シルク スクリーン色 | ホワイト | 表面の終わり | HASL |
|---|---|---|---|
| はんだのマスク色 | 緑色 | PCBのサイズ | 100mm*100mm |
| PCBの層 | 2層 | 製品タイプ | PCB SMTアセンブリ |
| Min. Hole Size | 0.2mm | PCBの厚さ | 1.6mm |
| ハイライト | 0.5mm コンポーネント ピッチ PCB SMT 組み立て,1.6mmの厚さPCB SMTアセンブリ |
||
製品の説明
0.5mm コンポーネント ピッチ PCB SMT 組立 白いシルクスクリーン 1.6mm 厚さ
製品説明:
PCB SMTアセンブリは,PCBプリントワイヤリングアセンブリの優れた精度と品質管理を提供します.表面マウントデバイス (SMD) を印刷回路板 (PCB) に溶接するための非常に信頼性の高いプロセスです精密な部品配置を伴うプロセスで,ライン幅/スペースの最小0.1mm/0.1mmと部品ピッチは0.5mmです.このプロセスは優れた品質と強さを保証します私たちのPCB SMTアセンブリプロセスは,HASL (ホットエアソルダーレベルリング) 表面仕上げで完了し,平坦でスムーズでソルダー可能な表面を保証します.我々はまた,飛行探査機テストを提供 精度とアセンブリの品質を確保するために.
私たちのPCB SMT組立プロセスは高精度な印刷回路板溶接,PCB印刷ワイヤリング組立,表面マウントデバイス組立,コンポーネント配置,PCBテストを提供します.私たちの経験豊富なスタッフは,すべての印刷回路板の溶接ニーズに対処するために完全に装備されています.
特徴:
- 商品名:PCB SMT 組成
- 試験タイプ:飛行探査機試験
- ライン幅/スペース:0.1mm/0.1mm
- 穴の大きさ:0.2mm
- 溶接マスクの色:緑色
- 構成要素 ピッチ:0.5mm
- 製品の特徴:電子回路板組,印刷回路板溶接,表面マウント装置組
技術パラメータ:
| パラメータ | 価値 |
|---|---|
| 穴の最小サイズ | 0.2mm |
| PCB 材料 | FR-4 |
| PCB サイズ | 100mm × 100mm |
| 最小ライン幅/スペース | 0.1mm / 0.1mm |
| PCB 層 | 2層 |
| シルクスクリーン色 | ホワイト |
| 表面塗装 | HASL |
| 銅の厚さ | 1オンス |
| PCB 厚さ | 1.6mm |
| 試験タイプ | 飛行探査機試験 |
応用:
JIETENG PCB回路板は,高精度印刷回路板溶接のための先進的な製品です.それは広くPCB印刷ワイヤリングアセンブリとPCBアセンブリで使用されています.この製品のPCBサイズは100mm*100mmで材料はFR-4ですライン幅/スペースは0.1mm/0.1mm,コンポーネントピッチは0.5mmです.シルクスクリーンカラーは白色です.この製品は中国で熟練した労働者が製造し,最高品質基準を満たしています.
JIETENG PCB回路板は,さまざまなアプリケーションシナリオに適しています.例えば,スマートフォン,コンピュータ,タブレット,埋め込みシステム,自動車用電子機器電気性能だけでなく,強い耐熱性,耐磨性,耐腐蝕性も備えています.印刷回路板の溶接のための理想的なソリューションです.
JIETENG PCB回路ボードは,高精度印刷回路ボード溶接のための理想的な選択です. その先進技術,優れたパフォーマンスと信頼性の高い品質は,より良い経験をもたらすでしょう.我々は,最高のソリューションとサービスを顧客に提供することにコミットしています. 我々は,あなたの協力を期待しています.
カスタマイズ:
JIETENG PCB SMT 組み立て
- ブランド名:JIETENG について
- モデル番号:PCB回路板
- 産地:中国
- PCBの厚さ:1.6mm
- ライン幅/スペース:0.1mm/0.1mm
- 表面塗装:HASL
- 溶接マスクの色:緑色
- PCB 材料:FR-4
サポートとサービス
PCB SMTアセンブリは,技術的サポートとサービスを提供し,当社の製品が最高の品質と性能基準を満たすことを保証します.経験豊富なエンジニアと技術者の私たちのチームは,製品または関連するサービスに関する質問に援助と回答を提供するために利用可能です携帯,メール,チャット,オンラインのサポートフォーラムを通じて 技術的なサポートを提供しています. さらに技術マニュアル,ビデオ,顧客に設置と運用を支援するための他のリソース顧客が抱える問題を解決するために常に利用可能です.
梱包と輸送:
PCB SMT 組み立てのパッケージと輸送:
すべてのPCB SMTアセンブリ製品は,業界標準の抗静止性および湿度障壁材料を使用して梱包されます. その後,製品は安全な輸送のために箱に慎重に梱包されます.地上輸送も可能です航空,国際航海
FAQ:
PCB SMT 組成
Q1:PCB SMT組成とは何か?
A1:PCB SMT組み立ては,表面搭載技術 (SMT) プロセスを用いた表面搭載コンポーネントで印刷回路板 (PCB) を組み立てるプロセスである.PCBは,通常,モデル番号 PCB回路板と JIETENGによって生産され,中国で製造されています.
Q2: PCB SMT 組立の利点は?
A2 についてPCB SMT組み立ては,より小さなボード面積要件,より優れた電気性能,より高い部品密度,熱をよりよく散らす.
Q3: PCB SMT 組み立てに使用されるコンポーネントは?
A3 についてPCB SMT組み立てに使用される部品には,表面上搭載レジスタ,コンデンサ,インダクタ,トランジスタ,集積回路,その他の表面上搭載デバイスが含まれます.
Q4: PCB SMT 組み立てにはどのようなステップが含まれていますか?
A4 式:PCB SMT 組み立てには,ボードの準備,部品の配置,溶接,検査,テストが含まれます.
Q5: PCB SMT 組み立てのリードタイムは何ですか?
A5:PCB SMT 組み立てのリードタイムは,設計の複雑性と注文量の量に依存します.一般的に,組み立てプロセスを完了するのに約 2-4 週間かかります.
