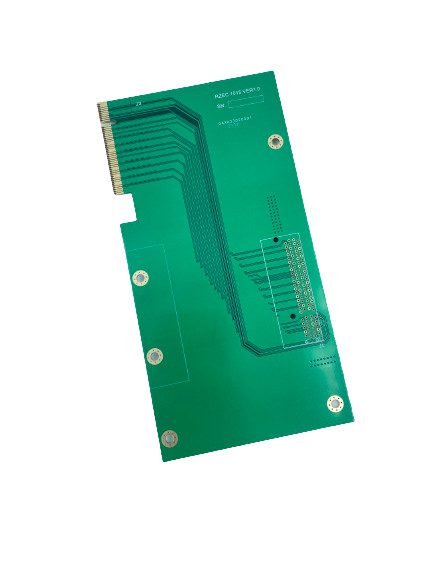

高性能PCB SMT組成 HASL表面仕上げ
| Place of Origin | China |
|---|---|
| ブランド名 | JIETENG |
| Model Number | PCB circuit board |
| 最小注文数量 | 交渉可能 |
| 価格 | negotiable |
| パッケージの詳細 | 真空パックの空白のカートン |
| 受渡し時間 | 5-8仕事日 |
| 支払条件 | 交渉可能 |
| 供給の能力 | 360000平方メートル/年 |
無料サンプルとクーポンについては、私に連絡してください。
whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。
x商品の詳細
| 部品は投げる | 0.5mm | PCBの層 | 2層 |
|---|---|---|---|
| はんだのマスク色 | 緑色 | シルク スクリーン色 | ホワイト |
| PCBの厚さ | 1.6mm | 表面の終わり | HASL |
| テスト タイプ | 飛行調査テスト | 最少線幅/スペース | 0.1mm/0.1mm |
| ハイライト | 高性能PCB SMT組成,haslの表面の終わりPCBのsmtアセンブリ |
||
製品の説明
高性能で信頼性の高いPCB SMT組立 HASL表面仕上げ
製品説明:
PCB SMTアセンブリは,幅広い電子生産および電子アセンブリニーズを満たすことができる高精度製品です. 主に表面マウントデバイスアセンブリに使用されます.電子回路板の組立1ozの銅厚さ,白いシルクスクリーン色,最小穴の大きさは0.2mm.それは非常に信頼性があり,様々な組立と生産プロセスのニーズを満たすことができます. 高精度なデザインは,組み立てプロセスが正確で効率的であることを保証します. それは,任意の生産と組み立て環境に適しており,任意の電子産業のための理想的な選択です..
特徴:
- 製品名:PCB SMT組成
- PCB サイズ: 100mm*100mm
- 製品タイプ:PCB SMT組成
- PCB 厚さ:1.6mm
- 線幅/スペース:0.1mm/0.1mm
- シルクスクリーン 色: 白
- 表面マウント装置の組立
- 表面マウント溶接装置
技術パラメータ:
| パラメータ | 詳細 |
|---|---|
| PCB印刷ワイヤリング組 | 2層 |
| 試験タイプ | 飛行探査機試験 |
| シルクスクリーン色 | ホワイト |
| 穴の大きさ | 0.2mm |
| 表面塗装 | HASL |
| 構成要素 ピッチ | 0.5mm |
| PCB 厚さ | 1.6mm |
| PCB 材料 | FR-4 |
| 製品タイプ | PCB SMT 組成 |
| 銅の厚さ | 1オンス |
応用:
JIETENG PCB回路板は,SMD組み立てのために特別に設計された高品質の表面マウント溶接組です. 0.1mm/0.1mmの最小ライン幅とスペース,0.2mmの最小穴サイズがあります.PCB層は2層で,溶接マスクの色は緑色ですこの製品は,表面マウントデバイスアセンブリなどの電子回路ボードアセンブリのSMDアセンブリに広く使用されています.高精度と品質は,高級電子製品の製造者にとって理想的な選択になります.
カスタマイズ:
JIETENG PCB SMT組: 印刷回路板溶接,表面マウントデバイス組,PCB印刷ワイヤリング組
ブランド名: JIETENG
モデル番号:PCB回路板
原産地:中国
部品 傾き:0.5mm
PCB層: 2層
試験タイプ:飛行探査機試験
銅の厚さ: 1オンス
製品タイプ:PCB SMT組成
JIETENGは,PCB SMTアセンブリのプロメーカーです. プリント回路板溶接,表面マウントデバイスアセンブリ,PCBプリントワイヤリングアセンブリなど.私たちの製品は様々なサイズで提供されています部品ピッチ0.5mm,PCB層2層,テストタイプ飛行探査機テスト,銅厚さ1オンスなど,他の仕様.
顧客に最高品質のPCB SMTアセンブリを提供するために,近代的なツールと技術を使用する非常に経験豊富な専門家チームを持っています.製品 の 耐久 性 や 性能 を 保証 する ため に 最高 の 原材料 や 部品 を 用いる.
JIETENGでは,私たちは信頼性とコスト効率の良い PCB SMT 組み立てソリューションを提供するために努力し,お客様の要求を満たします.私たちに連絡してください.連絡を期待しています!
サポートとサービス
PCB SMT 組み立て 技術サポートとサービス
私たちは,PCB SMT 組み立てのための技術サポートとサービスを提供します. 私たちのサービスには,以下が含まれます:
- 技術的な助言と支援を
- PCBの検査と試験
- プロセスの最適化支援
- コンポーネントの選択の支援
- トラブルシューティングと問題解決
- 設計レビューとプロセス監査
- プロセスドキュメントのサポート
私たちの経験豊富なエンジニアと技術者のチームは,あなたのすべてのPCB SMTアセンブリの必要性のためにサポートとサービスを提供することができます.
梱包と輸送:
PCB SMT組成製品の梱包と出荷
PCB SMT 組み立て製品には,すべての部品が運送および取り扱いの際に良好な状態を維持することを保証する方法でパッケージと出荷する必要があります.次の手順を講じます:
- 部品を衝撃,振動,および他の潜在的な損傷から適切に保護できる包装材料を選択すべきである.
- 包装は,運送中に部品が損傷または失われるリスクを最小限に抑えるように設計されるべきです.
- 包装は,製品とその内容の特定,特に取り扱いの指示を含むように設計されるべきです.
- また,パッケージは,水分や他の汚染物質が製品に入ることを防ぐように設計されるべきです.
- 商品には明快に送料アドレス,受領者の名前,その他の関連情報が記載されなければなりません.
- また,製品が輸送中に移動できないようにパッケージに固定されるべきです.
