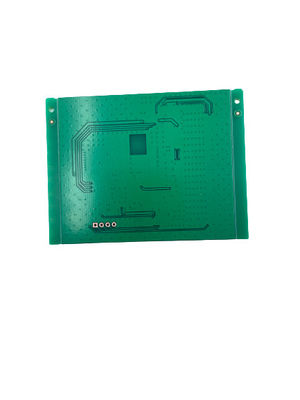

高性能集積回路板 穴の最小サイズは0.2mm
| Place of Origin | China |
|---|---|
| ブランド名 | JIETENG |
| Model Number | PCB circuit board |
| 最小注文数量 | 交渉可能 |
| 価格 | negotiable |
| パッケージの詳細 | 真空パックの空白のカートン |
| 受渡し時間 | 5-8仕事日 |
| 支払条件 | 交渉可能 |
| 供給の能力 | 360000平方メートル/年 |
無料サンプルとクーポンについては、私に連絡してください。
whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。
x商品の詳細
| はんだのマスク色 | 緑色 | 最低の行送り | 0.1mm |
|---|---|---|---|
| 層 | 2 | 表面の終わり | HASL |
| 材料 | FR4 | シルクスクリーン色 | ホワイト |
| 最低の穴のサイズ | 0.2mm | 板厚さ | 1.6mm |
| ハイライト | 高性能集積回路板,0.2mm 穴付き集積回路板 |
||
製品の説明
高性能集積回路板 穴の最小サイズは0.2mm
製品説明:
SMTPCBボードは,信頼性と効率性,および高性能の回路ボード設計および組み立てサービスを提供する統合回路ボードの一種です.この先端技術 は,様々な 産業 に 用い られ て い ます.SMTPCBボードは,FR4材料から製造された多層回路板で,最小線幅は0.1mmで最小穴の大きさは0.2mm.板の溶接マスクの色は緑色である.SMT PCB Boardは,最適なパフォーマンスのための組み立てサービスと高度な機能を持つ統合回路板ソリューションを提供しています.複雑な回路ボード設計のための信頼性と効率的な選択です幅広い用途に理想的な選択となります.
特徴:
- 製品名:SMTPCBボード
- 多層回路板
- 集積回路板
- 電子回路板
- 最小線幅:0.1mm
- 表面塗装:HASL
- 阻力制御:はい
- 最小線間隔:0.1mm
- 銅の厚さ: 1オンス
技術パラメータ:
| パラメータ | 価値 |
|---|---|
| 印刷回路板 | SMT PCBボード |
| 集積回路板 | そうだ |
| 多層回路板 | そうだ |
| 銅の厚さ | 1オンス |
| 材料 | FR4 |
| シルクスクリーン色 | ホワイト |
| 板の厚さ | 1.6mm |
| 大会 の 奉仕 | そうだ |
| 最小線幅 | 0.1mm |
| 阻力制御 | そうだ |
| 表面塗装 | HASL |
| 線間隔を最小限にする | 0.1mm |
| 穴の大きさ | 0.2mm |
応用:
JIETENG PCB回路板は,緑色の溶接マスクで,FR4素材で作られた統合回路板 (ICB) です.この高品質で信頼性の高い多層回路板は,印刷回路板 (PCB) アプリケーションに最適です低阻力制御と最低線幅0.1mm,最小穴サイズは0.2mm.
JIETENG PCB回路板は,消費者電子機器,自動車,通信,コンピュータ,医療機器を含む,しかしこれに限定しない,さまざまなアプリケーションで使用するように設計されています.このPCBボードは,高い信頼性とパフォーマンスを要求する人々のために完璧です様々な産業で使用するのに最適です
次のプロジェクトのために信頼性の高いPCBボードを 探しているにせよ,より複雑なアプリケーションのための多層PCBボードを 探しているにせよ,JIETENG PCBPCBは完璧なソリューションです.高い阻力制御と優れた性能このICBはあらゆるアプリケーションに理想的な選択です
カスタマイズ:
JIETENG パーソナライズされたSMT PCBボード- ブランド名:JIETENG について
- モデル番号:PCB回路板
- 産地:中国
- 溶接マスクの色:緑色
- 表面塗装:HASL
- 銅の厚さ:1オンス
- 阻力制御:そうだ
- シルクスクリーン色:ホワイト
JIETENGは,SMT PCBボードのカスタマイズに特化し,集積回路板,印刷回路板,集積回路板,回路板設計サービスを提供しています.
サポートとサービス
SMT PCBボード 技術サポートとサービス
品質のパフォーマンスと満足を保証するためにSMT PCBボードの顧客に技術的サポートとサービスを提供します.SMTPCBボード設計と製造で高度に経験があります設備を備えており,以下のサービスを提供しています.
- 設計の見直しと最適化
- 電気・熱分析
- 製造可能な設計
- 障害の分析と修正措置
- 信頼性試験と認証
- 製造・組み立てガイド
- 技術支援とコンサルティング
私たちの技術サポートとサービスチームは,SMT PCBボード製品に関する質問や懸念に答えるために利用できます. 援助のためにいつでも私たちと連絡してください.
梱包と輸送:
SMTPCBボードの包装と出荷には以下のものが含まれます.
- 梱包:SMT PCBボードは,輸送中に衝撃と振動を防ぐために,防静的な袋と泡とプラスチックラップで安全に梱包されます.
- 輸送:SMT PCBボードは,完全な追跡性を確保するために追跡番号を付与した評判の良い輸送会社を使用して出荷されます.
FAQ:
Q1: SMT PCB ボードとは?
A1: SMT PCB Boardは,JIETENGが製造するPCB回路板で,モデル番号はPCB回路板で,中国で製造されています.
Q2: SMT PCB ボードにはどのような材料が使用されていますか?
A2: SMT PCB ボードに使用される材料は,通常 FR4 で,それは耐火性ガラス繊維エポキシラミネートです.
Q3: SMT PCB ボードに用いられるプロセスは何ですか?
A3: SMT PCBボードに使用されるプロセスは,部品の溶接,波溶接,ピックと位置,テスト,検査を含む表面マウント技術 (SMT) の組み立てです.
Q4: SMT PCB 板の厚さは?
A4: SMT PCBボードの厚さは,用途によって大きく異なりますが,通常0.5mmから3.2mmです.
Q5: SMT PCB 板の利点は?
A5: SMT PCBボードは,部品間の接触がないため,電気性能,高密度,信頼性の向上を含む多くの利点があります.
