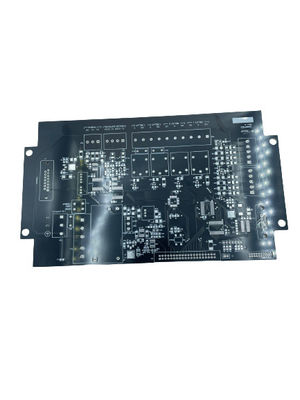

小穴サイズ 多層印刷回路板 生産 高密度

製品説明:

密度が高い設計のための小穴サイズ多層印刷回路板の生産

多層PCB製造は,様々な材料から多層印刷回路板 (PCB) を製造する製造プロセスである.製造 プロセス で 最も よく 用いる 材料 は FR4 ですこのプロセスを通じて,多層PCBは,必要な幾何学,電気性能,および他の仕様を満たすために製造されます.高精度 と 正確さ を 達成 する ため に 先進 的 な 機器 や 技術 を 用いる.

多層PCB製造に関しては,達成できる最小の線幅は0.1mmで,最小の穴のサイズは0.2mmである.さらに,ボードの厚さは0.2mmから3mmに及ぶ.2mm と HASL のような様々な表面仕上げが適用できますENIG,OSP,浸水銀,浸水鉛

製造プロセスに加えて,多層PCBコンポーネントの組み立ても可能です.これはコンポーネントの組み立て,溶接,コンフォームコーティングなどのプロセスを含む.これらのプロセスは,高品質と信頼性を確保するために自動化され制御された環境で行われます.

多層PCB製造プロセスは非常に複雑で,最高レベルの品質と信頼性を確保するために先進的な機器と技術を使用する必要があります.プロセスが,最終製品が顧客の要求を満たすようにするために必要な専門知識と知識を持つ経験豊富な専門家によって行われることが不可欠です..

特徴:

• 製品名:多層PCB製造
• 阻力制御:はい
• シルクスクリーン色 白色,黒色,黄色など
• 銅の厚さ: 1-4オンス
• 穴の大きさ:0.2mm
• ライン幅:0.1mm
• 多層PCB部品組成
• 多層印刷回路板の製造

技術パラメータ:

応用:

JIETENGの多層印刷ワイヤリングボード作成と多層印刷回路ボード生産は,あなたのすべての回路ボードニーズに信頼性とコスト効率の良いソリューションです.この製品は中国製で,HASLが搭載されています.ENIG,OSP,Immersion Silver,Immersion Tin,およびその他の表面仕上げ.インペデンス制御も利用可能である.製品は,2から20の層数で提供されており,最小ライン幅は0である.1mmさらに,白色,黒色,黄色,その他のオプションなどのシルクスクリーン色が利用できます.この製品は,信頼性と費用対効果の高い多層印刷ワイヤリングボードと多層印刷回路ボードを作成するのに最適です.

カスタマイズ:

ブランド名: JIETENG

モデル番号:PCB回路板

原産地:中国

阻力制御:はい

材料:FR4,高TgFR4,ハロゲンフリー,ロジャーズなど

層数: 2-20

線間隔:0.1mm

ライン幅:0.1mm

多層PCB部品組み立て 多層印刷回路板製造 多層PCB製造

サポートとサービス

梱包と輸送:

多層PCB製造のための包装と輸送:

製品が優れた状態で届くことを保証するために,私たちは多層PCB製造の注文のために高品質の包装材料を使用します.

PCBの泡のマッシングを備えた耐久性のある波紋紙の箱も入っています.また,製品が乾燥するように箱内には湿度防止の袋も使用しています.さらに保護のために,紙とバブルラップの余分な層を追加します.

私たちはすべての荷物を信頼できる宅配便で運送します.場所によっては,航空貨物と海貨物の両方を使用します.

FAQ:

• Q:多層PCB製造とは?
  A: JIETENGが製造する多層PCB製造は,電子機器で使用される印刷回路ボードの一種です.それは複数の層の銅からできています.隔熱複雑な電子経路を作る材料です
• Q:多層PCBの製造はどこから来るのですか?
  A:多層PCB製造は中国から
• Q: 多層PCB製造の利点は?
  A: 多層PCB製造は,サイズと重量が小さく,電気効率が高く,シールドが良くなるなど多くの利点があります.
• Q: 多層PCB製造にはどのような材料が使用されますか?
  A: 多層PCB製造は,典型的には銅,隔熱,ポリマイド,エポキシ,ガラスで満たされたポリエステルなどの他の材料で作られています.
• Q: 多層PCB製造の応用は?
  A: 多層PCB製造は,自動車,医療,産業,通信などの幅広いアプリケーションで使用されています.
