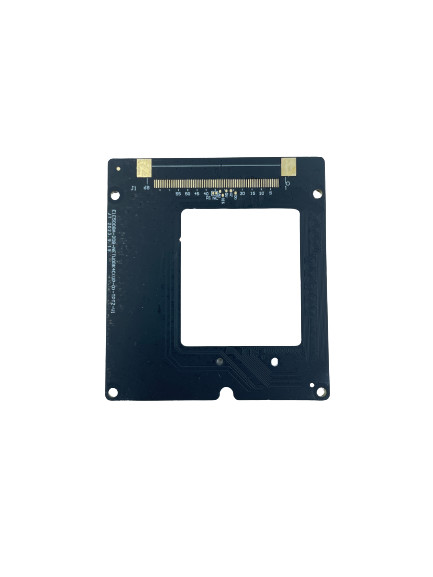

インペデンス制御 0.1mm 多層PCB製造 最低線間隔

製品説明:

阻力制御 はい,最小線間隔 0.1mm 多層PCB製造

多層PCB製造は,さまざまな電子アプリケーションで使用するための印刷回路板 (PCB) の製造の先進的な方法である.複合性 と 機能性 が 単層 の 板 より 高い 完成 型 PCB を 作り出す ため に,銅 層 の 多層 の 材料 を 製造 し 組み立て て くるマルチレイヤプリント回路板の生産により,顧客は0.2から3.2mmの板厚さ,インペデンス制御,そして極度に正確な最小の穴のサイズを達成できます.0 の線間隔.1mm.HASL,ENIG,OSP,インベージョンシルバー,インベージョンチンのような様々な表面仕上げも提供しています.私たちの最先端のマルチレベル印刷回路板製造サービスは,非常に複雑で信頼性の高いPCBを作成したい顧客に理想的です.

特徴:

• 製品名:多層PCB製造
• 表面塗装:HASL,ENIG,OSP,浸透銀,浸透チンなど
• ライン幅:0.1mm
• 板の厚さ: 0.2-3.2mm
• 線間隔:0.1mm
• 阻力制御:はい
• 多層印刷ワイヤリングボードの作成
• 多層PCB製造
• 多層PCB製造

技術パラメータ:

応用:

JIETENGの多層PCB製造は,高精度と精度を要求するあらゆるアプリケーションに最適なものです.印刷回路板の製造など複層PCB製造は高品質の材料,例えばFR4,高TgFR4,ハロゲンフリー,ロジャースなどで作られています.厚さ 0 から 0 までの.2から3.2mm.PCBのシルクスクリーン色は白,黒,黄色などで入手可能で,最小の穴サイズは0.2mmです.さらに,この製品の層数は2から20までカスタマイズできます.

カスタマイズ:

JIETENGは,多層印刷回路板製造および多層印刷回路板生産に使用できる,カスタマイズされた多層PCB製造サービスを提供しています.

私たちの多層PCB製造サービスは,幅広いブランド名とモデル番号で利用できます.私たちのPCB回路板は,高品質の材料と最新の技術を使用して製造されています特定の要求を満たすカスタマイズされたソリューションも提供できます.

私たちは,白,黒,黄色を含む様々なシルクスクリーン色も提供しています.など2-20の層数から選択することもできます. 私たちの表面仕上げオプションには,HASL,ENIG,OSP,浸透銀,浸透チンなどがあります.

サポートとサービス

私たちは,私たちの多層PCB製造製品のための包括的な技術サポートとサービスを提供します.私たちの経験と知識のあるエンジニアは,私たちの製品とプロセスについてあなたが持っているかもしれないすべての質問に答えるために利用可能です.

私たちは様々な技術サービスを提供します.

• カスタムアプリケーションの設計支援
• 材料の選択と製造プロセスに関する助言
• 既存の設計のトラブルシューティング
• 当社の製品の使用に関する現場訓練
• 規制と安全に関するガイドライン

当社の技術サポートチームには電話,メール,またはライブチャットで連絡が取れます. 当社は,お客様に可能な限り最高のサービスとサポートを提供することにコミットしています.

梱包と輸送:

多層PCB製造のための包装と輸送:

多層PCB製造を 保護包装で送ります 目的地に安全に届くようにすべてのパッケージは,輸送前に損傷の検査を受け,輸送中にさらなる損傷を防ぐためにしっかりと密封されます..

航空貨物,海貨物,宅配,地元のピックアップなど,あなたのニーズに最も適した様々な送料オプションを提供しています.商品の重量に基づいて運送料が計算されます.目的地と 選択した輸送方法

FAQ:

Q: 商品のブランド名は何ですか?

A: この商品のブランド名は JIETENG です.

Q: 製品のモデル番号は?

A: 製品のモデル番号はPCB回路板です.

Q: 製品はどこで作られていますか?

A: この製品は中国製です.

Q:多層PCBの製造とは?

A: 多層PCB製造は,複数の層を持つ印刷回路板を製造するプロセスです.

Q: 製造 プロセス に は どんな 部品 が 用い られ ます か.

A: 製造過程で使用される部品には,銅製の薄膜,プリプレグ,ラミネート,溶接マスク,シルクスクリーンが含まれます.
