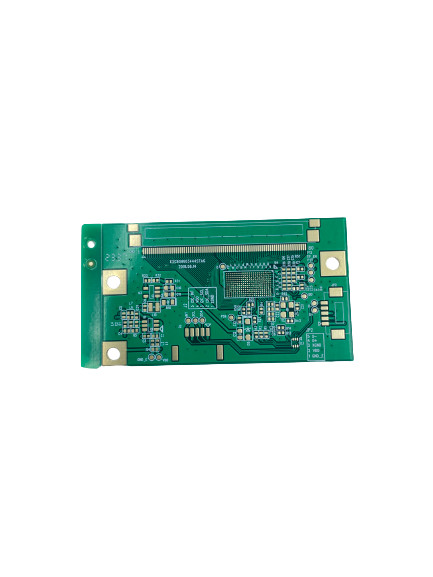

FR4 高周波PCB 阻害制御 ±10% シグナル用

Place of Origin China
ブランド名 JIETENG
Model Number PCB circuit board
最小注文数量 交渉可能
価格 negotiable
パッケージの詳細 真空パックの空白のカートン
受渡し時間 5-8仕事日
支払条件 交渉可能
供給の能力 360000平方メートル/年

無料サンプルとクーポンについては、私に連絡してください。

whatsapp:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。

x
商品の詳細
表面の終わり HASL、ENIG、OSP、等。 2-10
シルク スクリーン色 白く、黒く、黄色い、等。 パッケージ パッキング、プラスチック・バッグ、カートン箱、等に掃除機をかけなさい。
銅の厚さ 1~4オンス はんだのマスク色 緑、青、白く、黒い、等。
インピーダンス制御 ±10% 最低の跡幅/スペース 3/3MIL
ハイライト

FR4高周波PCBs

,

阻害制御 高周波PCB

メッセージ
製品の説明

製品説明:

高周波PCBは 高速で高周波で動作するように設計された高性能印刷板ですFR4 のような最高品質の材料を用いて製造されています. 板の厚さは0~10cmです.HASL,ENIG,OSPなどの様々な表面仕上げオプション. さらに,これらの高周波回路板は, ± 10% の精度で優れたインペデンス制御を備えています.

高周波PCBは,電信,医療機器,産業自動化,自動車電子機器などの高速および高周波アプリケーションに適しています.優れた材料品質と先進的な加工技術が組み合わせられ,高性能な信頼性とコスト効率の良い印刷回路板です

特徴:

  • 高速印刷板:高周波PCB 板の厚さ0.2-3.2mm,最小穴の大きさは0.2mm
  • 高周波PCB:バキュームパック バブルバッグ 紙箱 FR4素材 2~10層
  • 高周波回路板:高速アプリケーション用に設計された高周波PCB.

技術パラメータ:

属性 価値
高性能回路板 そうだ
高周波回路板 そうだ
高周波 印刷 板 そうだ
銅の厚さ 1-4オンス
穴の大きさ 0.2mm
表面塗装 HASL,ENIG,OSP など
板の厚さ 0.2-3.2mm
材料 FR4
シルクスクリーン色 白色,黒色,黄色など
阻力制御 ±10%
ミニトレース幅/スペース 3/3ミリ
溶接マスクの色 緑,青,白,黒など
パッケージ バブルバッグ カートンボックスなど

応用:

高速印刷のニーズを持つ人々にとって完璧な解決策です. PCB回路ボードのモデル番号で,板は,さまざまなアプリケーションのために理想的なものにする様々な機能を持って来ていますこのボードでは,最大 ± 10% のインペデンス制御が可能で,0.2-3.2mm のボード厚さで提供されています.表面仕上げは,HASL,ENIG,OSPなどのオプションでカスタマイズできます.1-4ozの銅の厚さで高周波印刷板は 高速で効率的な印刷を希望する人にとって 完璧な選択です

カスタマイズ:

JIETENGは,高周波PCBの専門メーカーです. 私たちのPCBは,高速回路ボード,高性能印刷板,および高速印刷回路ボードで作られています.私たちはあなたの特定のニーズを満たすためにカスタムサービスを提供しますモデル番号,原産地,パッケージ,シルクスクリーン色,インピーダンスの制御,最小穴の大きさ,板の厚さなど

私たちのカスタムサービスには,以下が含まれます:

  • モデル番号:PCB回路板
  • 原産地:中国
  • パッケージ:真空パッキング,バブルバッグ,紙箱,など
  • シルクスクリーンの色:白,黒,黄色,など
  • 阻力制御: ±10%
  • 穴の大きさ:0.2mm
  • 板の厚さ: 0.2-3.2mm

私たちは高品質の製品と優れた顧客サービスを提供することにコミットしています.お客様がカスタムサービスに関する質問がある場合は,ご連絡ください.私たちは喜んでご支援いたします.JIETENGを選んでくれてありがとう.

サポートとサービス

高周波PCB 技術サポートとサービス

私たちは高周波印刷回路板 (PCB) の技術サポートとサービスを提供します. 資格のあるエンジニアのチームは,デザインに関する質問に答えることができます.製造高周波PCBの組み立て

我々は,以下を含む高周波PCBのための幅広いサービスを提供します.

  • 設計・設計サービス
  • 製造・組み立てサービス
  • 試験と品質保証のサービス
  • 障害分析とトラブルシューティングサービス

私たちのチームは,すべての顧客に最高の品質のサポートとサービスを提供することに専念しています. 私たちは,あなたが私たちと一緒に働くときに最高の経験を持っていることを確認するために努力します.

梱包と輸送:

高周波PCB 梱包と輸送:

高周波PCBは,パッケージ化および輸送中に特別な注意が必要です.すべてのコンポーネントは,反静的材料の業界基準に従って,静的防止袋に安全に梱包する必要があります.また,パッケージには,製品が高周波PCBであることを示す警告が貼られなければなりません.輸送中,包裹物が極端な温度,湿度,衝撃,振動にさらされないように特別な注意を払う必要があります.

パッケージは,配達の証明を提供できる信頼できる宅配サービスで送られるべきです.また,パッケージは商品の全価値で保険に入れる必要があります.輸送中に損傷があった場合最後に,すべての送料書類と請求書がパッケージにしっかりと付属する必要があります.

FAQ:

Q1: 高周波PCBとは何か?
A1: 高周波PCBは,JIETENGが製造する,モデル番号PCBの回路板の一種で,中国で製造されています.
Q2: 高周波PCBの利点は?
A2: 高周波PCBは高精度,高い信頼性,低コスト,低熱の利点があります.
Q3: 高周波PCBにはどんな材料が使われますか?
A3: 高周波PCBは通常,銅製の薄膜,エポキシガラス繊維の布,隔熱材料で作られています.
Q4: 高周波PCBはどのような用途に適していますか?
A4: 高周波PCBは通信システム,自動車電子機器,コンピュータシステム,産業制御システムで使用できます.
Q5: JIETENG は高周波PCBについてどのようなサービスを提供していますか?
A5: JIETENGは,設計,プロトタイプ,製造,テストを含む高周波PCBの完全なサービスを提供しています.
