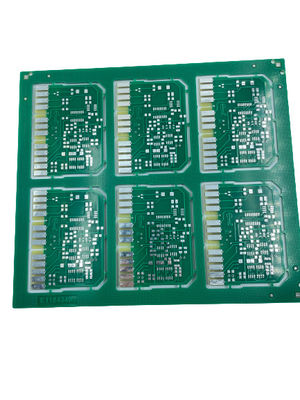

銅厚さ 1/2オンス-4オンス PCBボード組立 3ミリ分 環状リング 白いシルクスクリーン

Place of Origin China
ブランド名 JIETENG
Model Number PCB circuit board
最小注文数量 交渉可能
価格 negotiable
パッケージの詳細 真空パックの空白のカートン
受渡し時間 5-8仕事日
支払条件 交渉可能
供給の能力 360000平方メートル/年

無料サンプルとクーポンについては、私に連絡してください。

whatsapp:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。

x
商品の詳細
アセンブリ タイプ 混合される穴等によるSMT。 材料 FR4、アルミニウム、ロジャース、等。
はんだのマスク色 緑、白く、黒い、等。 Min. Hole Size 0.2mm
銅の厚さ 1/2oz-4oz シルク スクリーン色 白く、黒く、黄色い、等。
製品名 PCB板アセンブリ 保証 1年
ハイライト

4oz PCB板アセンブリ

,

白いシルクスクリーンPCB板組

メッセージ
製品の説明

銅厚さ 1/2オンス-4オンス PCBボード組立 3ミリ分 環状リング 白いシルクスクリーン

製品説明:

PCB板組み立ては,高品質のカスタム回路板の設計,製造,組み立て,試験を含むプロ印刷回路板製造プロセスです.最先端の技術と経験豊富な専門家が必要です最小の環状リング3ミリと 最小のライン幅/スペース3ミリ/3ミリで,私たちのPCBボード組立プロセスは非常に信頼性とコスト効率が良いです.FR4 のような 材料 を 広く 使う私たちのPCBボード組立プロセスは,HASL,ENIG,OSPなどの様々な表面仕上げも提供しています.顧客が最高の製品を得られるように私たちは,最高品質のPCBボードアセンブリプロセスを顧客に提供することに専念し,顧客の期待を超えることを目指しています.

特徴:

  • 製品名:PCB板組
  • PCB製造:AOI,X線,フライングプローブなど
  • 溶接マスクの色:緑色,白色,黒色など
  • シルクスクリーンの色:白,黒,黄色,など
  • 組み立てタイプ:SMT,穴を通し,混合,その他
  • 印刷回路板製造:AOI,X線,フライングプローブなど

技術パラメータ:

属性 仕様
テスト AOI,X線,飛行探査機など
製品名 PCB板の組み立て
シルクスクリーン色 白色,黒色,黄色など
穴の大きさ 0.2mm
板の厚さ 0.2mm-3.2mm
銅の厚さ 1/2オンス-4オンス
材料 FR4 アルミ ロジャースなど
ミニリングリング 3ミリ
組み立てタイプ SMT,スルーホール,ミックスなどです
表面塗装 HASL,ENIG,OSP など
サーキットボードの組立 サーキットボードの組立プロセス

応用:

JIETENGのPCBボードアセンブリは,印刷回路ボード製造のための優れた選択です.このPCB回路ボードは,緑のような異なる溶接マスクの色を含む幅広いオプションを提供しています,白色,黒色などで 最小の穴の大きさは0.2mmで FR4,アルミ,ロジャーズなどなど様々な材料が使えますまた,AOIなどの先端テストを伴う包括的な回路板組立プロセスも備えていますしたがって,このPCBボード組成は,あなたのPCB製造ニーズに費用対効果の高い信頼性の高いソリューションを提供します.

カスタマイズ:

JIETENG PCBボード組立のカスタマイズサービス

JIETENGは,あなたのニーズを満たすためにカスタムPCBボードアセンブリサービスを提供します. 私たちのPCBボードアセンブリは,中国で製造され,最高の品質基準で設計されています.私たちのPCB板組は,ブランド名JIETENGを特徴としています, モデル番号 PCB回路板, 表面仕上げ HASL, ENIG, OSPなど, 組み立てタイプ SMT, Through Hole, Mixedなど, 製品名 PCB板組み立て, 最小 0.2mm の穴サイズ, 1 年間の保証.

Our PCB manufacturing process and circuit board assembly process utilize advanced technology and efficient production standards to ensure the highest quality and reliability for your PCB board assembly経験豊富なエンジニアのチームは,あなたの特定の要求を満たす回路板の組み立てを設計し,製造するためにあなたと働きます.

サポートとサービス

PCBボード組立技術サポートとサービス

私たちは,PCBボードの組み立てのための包括的な技術サポートとサービスを提供します.経験豊富な専門家のチームは,あなたのPCBボードの組み立て,設計,修理を支援することができます.

私たちは様々なサービスを提供しています.

  • デザインサービス
  • 配置と組み立て
  • 修理とトラブルシューティング
  • 試験と品質保証
  • 検査と検証

私たちのチームは,最高のサービスとサポートを提供することにコミットしています.私たちは,あなたが持つ可能性のある質問や懸念に答えるために利用可能であり,あなたのニーズに最適な解決策を見つけるのにあなたを助けるために喜んでます.

梱包と輸送:

PCB板組装 梱包及び輸送

  • パッケージ:
    • 組み立てられたPCBボードの表面に保護フィルムが貼られる.
    • PCBボードは静止性のない袋に入れて密封します.
    • PCBボードは抗静止箱に詰め込み 密封します
  • 輸送:
    • PCBボードは信頼性の高いキャリアによって 安全で安全な方法で送られます
    • 輸送は過程中 追跡され 監視されます
    • 荷物は 損害や損失の場合は 保険に入れます

FAQ:

JIETENGPCB回路板組成のためのQ&A

Q:PCB板の組み立てにはどのような部品が使用されますか?

A: JIETENG PCB 板組は,レジスタ,コンデンサ,トランジスタ,集積回路などの高品質のコンポーネントを使用します.

Q: JIETENG PCB板組はどこから来るのですか?

A: JIETENG PCB板組は中国で製造されています.

Q:PCB板の組み立てが正常に動いているか どうやって確認できますか?

A: あなたは電源に接続し,その機能をテストしてPCBボードアセンブリをチェックすることができます.あなたはまた,ボードのさまざまなポイントで電圧と電流をチェックするためにマルチメーターを使用することができます..

Q: JIETENG PCBボード組成のリード時間はどのくらいですか?

A: JIETENG PCBボード組成のリード時間は通常約5〜7日です.

Q: JIETENG PCB 板組の保証は何ですか?

A: JIETENG PCB 板組は,製造者の欠陥に対する1年間の保証付きです.
