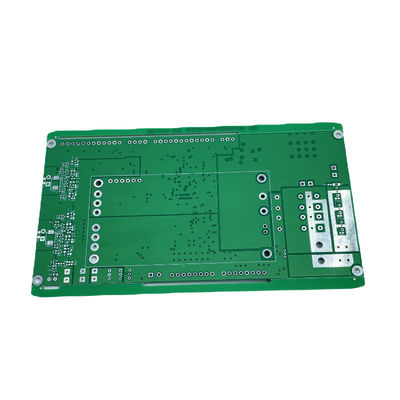

金属塗装 多層印刷回路板 1~6オンス 銅 厚さ 0.4~3.2mm 厚さ

無料サンプルとクーポンについては、私に連絡してください。
whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。
xはんだのマスク色 | 、緑、青い、白い、赤い黒い、黄色い | 最低の穴のサイズ | 0.2mm |
---|---|---|---|
材料 | FR4、ロジャース高周波の高いTg FR4アルミニウム | 最低の線幅/間隔 | 3/3MIL |
表面の仕上げ | HASL、OSP、ENIGの液浸の銀、金張り | 支払の言葉 | T/T、Paypal、ウェスタン・ユニオン |
シルクスクリーン色 | 、黒い白い、黄色い | 板厚さ | 0.4~3.2mm |
ハイライト | 金色塗装の多層印刷回路板,1OZ多層印刷配線基板,金層PCBボード |
製品説明:
多層印刷回路板 (MLPCB) は,複数の層の銅層を層化して結合して設計された印刷回路板 (PCB) の1種類である.電子部品や組み立て物には使用されていますMLPCBは,従来の単層PCBと比較して優れた性能,信頼性,柔軟性を提供しています.設計と製造の面で効率とコストを削減するMLPCBは3/3ミリメートル最小ライン幅/距離,銅厚さ1-6オンス,白,黒,黄色のシルクスクリーン色,最小穴の大きさは0.2mm,HASL (ホットエア・ソールド・ニベレーリング) の表面加工OSP (有機溶接性保温剤),ENIG (電解のないニッケル/浸水金),浸水銀,金塗装.
特徴:
- 商品名:多層印刷回路板
- 溶接マスクの色:緑,青,白,黒,赤,黄色
- 表面仕上げ:HASL,OSP,ENIG,浸透銀,ゴールドプレート
- シルクスクリーン色:ホワイト,ブラック,イエロー
- 銅の厚さ:1~6オンス
技術パラメータ:
パラメータ | 価値 |
---|---|
材料 | FR4,高Tg FR4,高周波,ロジャーズ,アルミ |
穴の最小サイズ | 0.2mm |
シルクスクリーン色 | ホワイト,ブラック,イエロー |
板の厚さ | 0.4-3.2mm |
最小ライン幅/距離 | 3/3ミリ |
層番号 | 4から20 |
支払期間 | T/T,PayPal,ウェスタンユニオン |
溶接マスクの色 | 緑,青,白,黒,赤,黄色 |
表面仕上げ | HASL,OSP,ENIG,浸透銀,ゴールドプレート |
銅の厚さ | 1~6オンス |
応用:
JIETENGの多層印刷回路板は,信頼性とコスト効率の良いソリューションを探している企業や個人にとって完璧な選択です.4~20層から0厚の板で.4-3.2mm,それは簡単に任意のプロジェクトの要件を満たすことができます. 銅の厚さは1-6オンスから調整され,最小ライン幅/間隔は3/3ミリです. さらに,溶接マスクの色は色々あります緑色,青色,白色,黒色,赤色,黄色を含む.したがって,信頼性とコスト効率の良いソリューションを必要とするあらゆるアプリケーションやシナリオに最適な選択です.
カスタマイズ:
JIETENGからカスタマイズされた多層印刷回路板
最高品質で信頼性の高いマルチレイヤプリント回路板を探していますか? JIETENGは最高のカスタマイズされたマルチレイヤプリント回路板ソリューションを提供しています.
私たちのマルチレイヤプリント回路板は,最小ライン幅/距離3/3ミリ,銅厚さ1-6オンス,最小穴の大きさは0.2mmで提供されています. 材料はFR4,高TgFR4,高頻度表面仕上げオプションには,HASL,OSP,ENIG,浸透銀,ゴールドプレートが含まれます.
JIETENGの多層印刷回路板は中国で製造され,耐久性と信頼性で有名です.
サポートとサービス
私たちは,多層印刷回路板 (PCB) の技術サポートとサービスを提供しています.私たちのサービスには以下が含まれます:
- 設計コンサルティングと最適化: 経験豊富なエンジニアのチームは,最大限のパフォーマンスと信頼性のためにPCBを設計するのに役立ちます.
- 印刷回路板の組み立て: 私たちの経験豊富な技術者は,最高精度と品質であなたのPCBを組み立てることができます.
- テストとトラブルシューティング: 私たちの専門家のチームは,PCBのテストとトラブルシューティングに役立ちます.
- 修理と保守: 私たちはあなたのPCBの修理と保守サービスを提供します.
梱包と輸送:
多層印刷回路板が安全で安全に保管され,パッケージされ,輸送されるようにするには,次の手順を講じなければならない.
- 多層印刷回路板の下側をカバーするために保護板を使用する.
- 多層印刷回路板は反静電袋に入れておく必要があります.
- 静止防止袋は密封してESDで承認された輸送コンテナに置く必要があります.
- ESDで承認された輸送コンテナには,適切な輸送情報が表示されなければなりません.
- ESDで承認された輸送コンテナは,適切なダッシュマテリアルを備えたより大きな輸送コンテナに配置する必要があります.
- 大型の輸送コンテナには適切な輸送情報が貼られるべきです.
- 大きい輸送コンテナはしっかりと密封して目的地に送られるべきです.
FAQ:
- Q:多層印刷回路板とは何か?
- A: 多層プリント回路板は,多層の電解材料と銅ホイル層からなる回路板の一種で,板を形成するために一緒にラミネートされています.モデル番号PCB回路板と中国から起源で JIETENGによって製造されています.
- Q: 多層印刷回路板の利点は?
- A: 多層プリント回路板は,デザインの柔軟性,より高い密度,電力の性能向上,より小さなボードサイズを提供しています.
- Q: 多層印刷回路板を作るのにどんな材料が使われますか?
- A: 多層印刷回路板の製造に使用される材料には,通常銅,ラミネート材料,溶接マスクが含まれます.
- Q: 多層印刷回路板はどのように製造されますか?
- A: 多層印刷回路板 は,多層 の 介電材料 と 銅 葉片 を 一致 に 層 に し,穴 を 掘り出し,穴 を 銅 で 覆い て 製造 さ れ ます.板には,不要な銅を取り除くために化学物質が刻まれています.溶接マスクを塗り,ボードを完成させる.
- Q: 多層印刷回路板の用途は?
- A: 多層印刷回路板は,消費者電子機器,自動車,医療,工業機器を含むさまざまなアプリケーションで広く使用されています.
