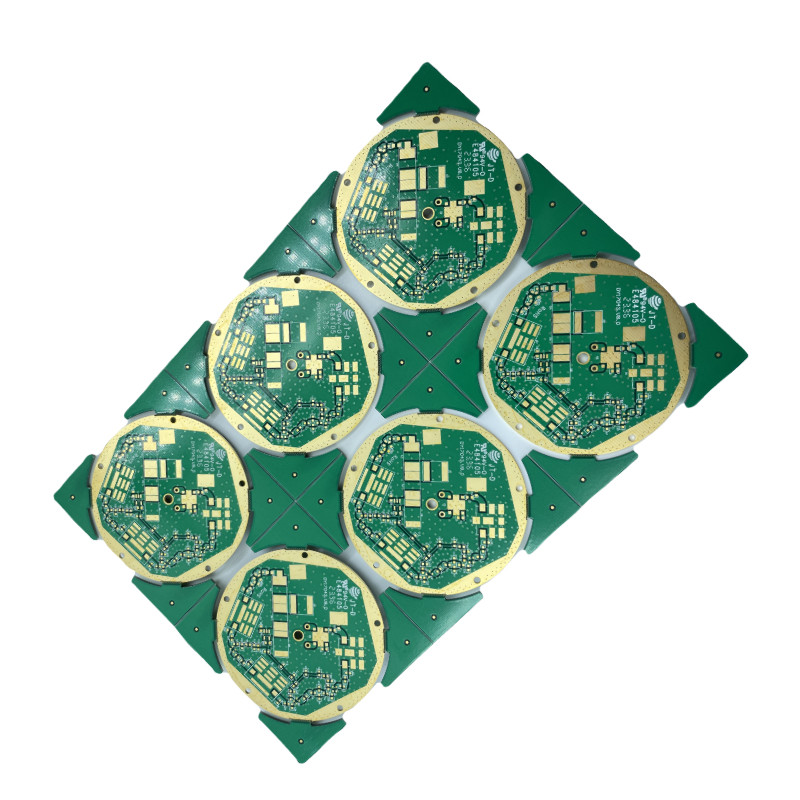

電子回路板 Pcb Smt 組立 2 層 1 オンス 銅 厚さ
| Place of Origin | China |
|---|---|
| ブランド名 | JIETENG |
| 証明 | ISO/TS16949/RoHS/TS16949 |
| Model Number | PCB circuit board |
| 最小注文数量 | 交渉可能 |
| 価格 | negotiable |
| パッケージの詳細 | 真空パックの空白のカートン |
| 受渡し時間 | 5-8仕事日 |
| 支払条件 | 交渉可能 |
| 供給の能力 | 360000平方メートル/年 |
無料サンプルとクーポンについては、私に連絡してください。
whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。
x商品の詳細
| はんだのマスク色 | 緑 | 銅の厚さ | 1oZ |
|---|---|---|---|
| 表面の終わり | HASL | 最少線幅/スペース | 0.1mm/0.1mm |
| 製品タイプ | PCB SMTアセンブリ | Min. Hole Size | 0.2mm |
| シルク スクリーン色 | 白い | PCBの層 | 2層 |
| ハイライト | 1oz PCB SMTアセンブリ,2層PCB SMTアセンブリ,1オンススミット印刷回路板 |
||
製品の説明
製品説明:
PCB SMT組み立ては,表面マウントデバイスを印刷回路板に溶接し組み立てるプロセスである.この種の組立は,最終製品が最適な品質であることを保証するために,高いレベルの精度と精度が必要です.このアセンブリは,白いシルクスクリーン色,緑色の溶接マスク色,100mm*100mmの2層PCBサイズ,およびHASL表面仕上げで提供されています.このタイプの組み立ては,印刷回路板の溶接と表面マウントデバイスの組み立てのために信頼性とコスト効率の良いソリューションを提供します.
特徴:
- 製品名:PCB SMT組成
- PCB 厚さ:1.6mm
- 表面塗装:HASL
- 穴の大きさ:0.2mm
- PCB層: 2層
- 溶接マスク 色: 緑
- 表面マウント溶接装置
- 表面マウント装置の組立
- 表面マウント装置の組立
- 印刷回路板の組み立て
技術パラメータ:
| パラメータ | 価値 |
|---|---|
| 製品タイプ | PCB SMT 組成 |
| シルクスクリーン色 | ホワイト |
| PCB サイズ | 100mm*100mm |
| PCB 厚さ | 1.6mm |
| 構成要素 ピッチ | 0.5mm |
| 溶接マスクの色 | 緑色 |
| 銅の厚さ | 1オンス |
| 表面塗装 | HASL |
| PCB 材料 | FR-4 |
| 穴の大きさ | 0.2mm |
| テクノロジー | 表面マウント装置組 電子回路板組 表面マウント溶接組 |
応用:
JIETENG PCB回路板SMTアセンブリは,信頼性と効率的な表面マウントデバイスアセンブリと表面マウント溶接アセンブリソリューションです.印刷回路板 (PCB) の溶接業界で広く使用されています1ozの最高級の銅厚さと0.2mmの最小の穴のサイズを提供します.部品のピッチは0.5mmほど小さく,表面の仕上げはHASLです.品質と精度を保証するために飛行探査機テストも提供しますこれは,PCB溶接のニーズに最適な選択になります.
カスタマイズ:
JIETENG PCB SMT 組み立て
ブランド名: JIETENG
モデル番号:PCB回路板
原産地:中国
部品 傾き:0.5mm
線幅/スペース:0.1mm/0.1mm
シルクスクリーン 色: 白
銅の厚さ: 1オンス
表面塗装:HASL
JIETENG PCB SMTアセンブリは,表面マウントデバイスアセンブリ,表面マウント溶接アセンブリと電子回路ボードアセンブリに特化したもので,高精度なコンポーネントピッチを0. 5mmを提供しています.ミニライン幅/スペース 0.1mm/0.1mm 白いシルクスクリーン色 1オンス銅厚さ HASL表面仕上げ
サポートとサービス
PCB SMTアセンブリの技術サポートとサービスは,顧客にPCB SMTアセンブリ製品の保守に必要なツールとリソースを提供します.当社のサービスには以下が含まれます:
- 技術サポート - 当社の経験豊富な技術サポートチームは,質問に答え,PCB SMT組立のあらゆる側面に関する指導を提供します.
- ソフトウェア更新 - すべてのお客様が最新の機能と機能にアクセスできるように,定期的なソフトウェア更新を提供します.
- 部品交換 - 欠陥のある部品の部品交換サービスを提供します.
- 現地サービス - 当社の現地サービスチームは,お客様に設置と設定を支援するために利用可能です.
- 訓練と教育 - 私たちは,すべての顧客が,彼らのPCB SMTアセンブリ製品に知識があり,快適であることを保証するために,訓練と教育を提供しています.
梱包と輸送:
PCB SMT組装 梱包と出荷
梱包: PCB SMT 組成製品が輸送中に損傷を防ぐために安全に梱包されています.
送料: PCB SMT 組立製品が安全かつ間に合うように慎重に送料されます.
FAQ:
- Q1:PCB SMT組成とは?
- A1:PCB SMTアセンブリは,JIETENGが製造する自動化機械の助けでPCBに表面マウントコンポーネントを配置することによって印刷回路板 (PCB) を製造するプロセスです.
- Q2:PCB SMT 組み立ての利点は?
- A2:PCB SMT組成の主な利点は,より小さく効率的な回路板の製造を可能にすることです.製造 者 が より 低コスト で 高品質 の 製品 を 生み出す こと が でき ます.
- Q3:JIETENGのPCB SMTアセンブリの起源は?
- A3:JIETENGのPCB SMTアセンブリは中国で製造され,高品質の印刷回路板を製造するために最新の技術を使用しています.
- Q4:PCB SMT 組み立てにはどんな種類のコンポーネントを使用できますか?
- A4:PCB SMTアセンブリは,コンデンサ,レジスタ,集積回路,トランジスタなどのコンポーネントを組み立てるために使用できます.
- Q5:JIETENGのPCB SMTアセンブリを使用するメリットは何ですか?
- A5:JIETENGのPCB SMTアセンブリは信頼性とコスト効率が良い.また,印刷回路板の生産に短期間を供給します.
