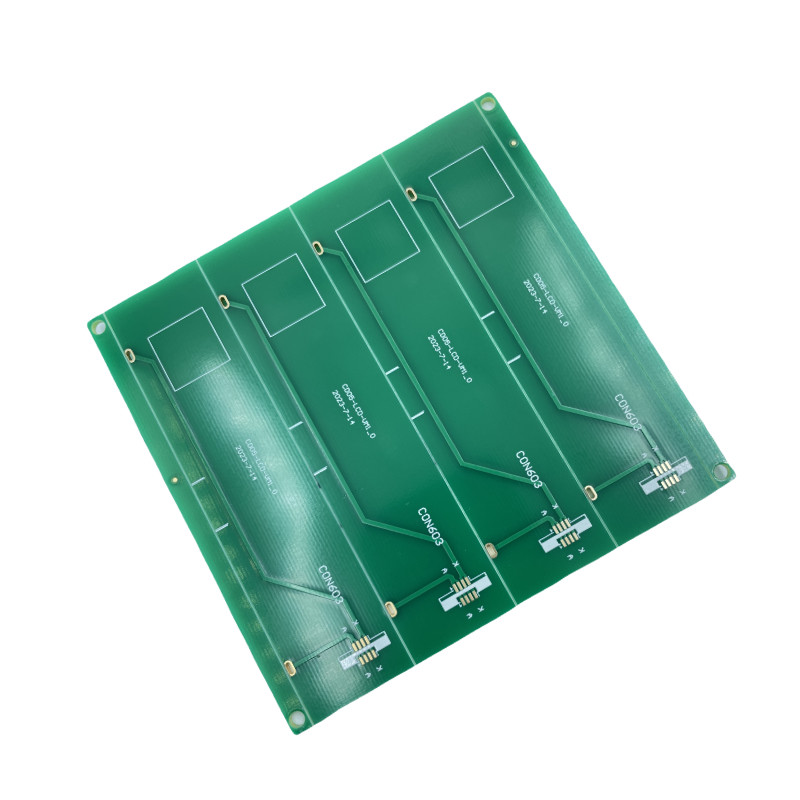

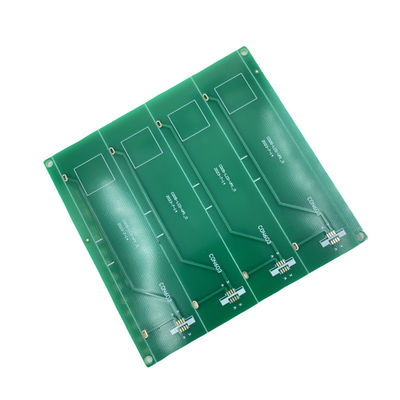

阻力制御 多層PCB 製造 1-4オンス 銅厚さ

Place of Origin China
ブランド名 JIETENG
証明 ISO/TS16949/RoHS/TS16949
Model Number PCB circuit board
最小注文数量 交渉可能
価格 negotiable
パッケージの詳細 真空パックの空白のカートン
受渡し時間 5-8仕事日
支払条件 交渉可能
供給の能力 360000平方メートル/年

無料サンプルとクーポンについては、私に連絡してください。

whatsapp:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。

x
商品の詳細
板厚さ 0.2-3.2mm Min.行送り 0.1mm
Min. Hole Size 0.2mm 層の計算 2-20
銅の厚さ 1~4オンス 表面の終わり HASL、ENIG、OSP、液浸の銀、液浸の錫、等。
Min.線幅 0.1mm 材料 FR4、高い、ロジャース自由な、TG FR4、ハロゲン等。
ハイライト

インピーダンス制御多層PCBの製作

,

4オンス多層PCB製造

,

1オンス ロジャーズPCB製造

メッセージ
製品の説明

製品説明:

多層印刷回路板生産は,多層印刷回路板 (PCB) の製造サービスの幅広い範囲を提供しています.私たちは20層まで多層PCBを生産することができます.私たちのPCBはFR4のような材料で製造されています高Tg FR4,ハロゲンフリー,ロジャースなど. 私たちの溶接マスクの色は緑,青,白,黒,赤,などです. 我々は,HASL,ENIG,OSP,浸透銀などの表面仕上げも提供しています.,浸し紙などです. 私たちの最小の穴のサイズは0.2mmです. 私たちは多層印刷ワイヤリングボードの作成と多層印刷回路ボードの生産に特化した.経験豊富なプロフェッショナルのチームは,最も効率的で費用対効果の高い方法で最高品質の製品を提供するために努力しています私たちの目標は,あなたの期待を上回り,最高の品質の多層PCBを提供することです.



特徴:

  • 製品名:多層PCB製造
  • 層数: 2-20
  • 阻力制御:はい
  • 銅の厚さ: 1-4オンス
  • 穴の大きさ:0.2mm
  • 材料:FR4,高TgFR4,ハロゲンフリー,ロジャーズなど
  • 多層PCB部品組成
  • 多層印刷ワイヤリングボードの作成
  • 阻力制御による多層印刷ワイヤリングボードの作成


技術パラメータ:

パラメータ 価値
シルクスクリーン色 白色,黒色,黄色など
溶接マスクの色 緑,青,白,黒,赤などです
穴の大きさ 0.2mm
阻力制御 そうだ
線幅の最小限 0.1mm
板の厚さ 0.2-3.2mm
銅の厚さ 1-4オンス
表面塗装 HASL,ENIG,OSP,インマージンシルバー,インマージンチーンなど
層数 2から20
材料 FR4 高Tg FR4 ハロゲンフリー ロジャースなど


応用:

JIETENG多層PCB製造は,最も強力で信頼性の高いコンポーネント組み立てと印刷回路板製造ソリューションを今日市場で提供しています.私たちのPCBは,最高の品質基準を満たすために設計されています消費電子機器から工業機器まで 様々な用途に優れた接続ソリューションを提供します

FR4 高熱電解 FR4 ハロゲンフリー ロジャーズなど 最低線幅0.1mmでこのPCBは高速および超高速アプリケーションに最適ですさらに 私たちの多層PCBは 20層までの 印象的な層数を持っています

スタイルと可視性を高めるため 私たちの多層PCBは 白色,黒色,黄色など様々な色で用意されています2mmから3mm.2mm,あなたは私たちのPCBが任務までであることを信頼することができます.

最良のコンポーネント組立と印刷回路板製造ソリューションを取得するために JIETENGの多層PCB製造を選択します.,JIETENGの多層PCB製造の力を今日体験してください!



カスタマイズ:

JIETENG 多層PCB製造

ブランド名: JIETENG
モデル番号:PCB回路板
原産地:中国
線間隔:0.1mm
阻力制御:はい
溶接マスクの色:緑,青,白,黒,赤,など
層数: 2-20
穴の大きさ:0.2mm

JIETENGは,高品質の多層印刷回路板の生産のための多層PCB製造サービスを提供します. 私たちの先進技術と経験豊富なエンジニア,私たちは,あなたのニーズを満たす高精度で高品質の多層PCB製造ソリューションを提供することができます私たちの多層PCB製造サービスには,以下が含まれます:

  • 線間隔:0.1mm
  • 阻力制御:はい
  • 溶接マスクの色:緑,青,白,黒,赤,など
  • 層数: 2-20
  • 穴の大きさ:0.2mm



私たちは,顧客に最高の品質の多層PCB製造サービスを競争力のある価格で提供することを目指しています.多層PCB製造のためのすべてのニーズを満たすために幅広いサービスを提供しますバイナリーPCBの製造サービスについてもっと知る.



サポートとサービス

多層PCB製造の技術サポートとサービス

ABC製造では 多層PCB製造製品に 総合的な技術サポートとサービスを提供しています設計するために必要な技術的支援を提供するために利用可能です高品質で信頼性の高い多層PCBを開発し製造します

設計・製造支援

私たちは,私たちの多層PCB製造製品のための設計と製造サポートを提供しています. 私たちのエンジニアは,概念から完成まで,設計プロセス全体であなたを支援することができます.高性能を保証するためにあなたのデザインを最適化するのに役立ちます組み立て,テスト,トラブルシューティングを含む製造サポートも提供しています

技術支援

私たちのエンジニアのチームは,あなたの多層PCB製造プロジェクトに技術的支援を提供するために利用可能です. 我々はトラブルシューティング,テスト,設計および製造過程で発生する他の技術的な課題高品質で信頼性の高い製品を開発できるように 迅速かつ効果的な技術的な解決策を提供することに コミットしています

全面 的 な 支援

ABC製造では 多層PCB製造製品に 総合的な技術サポートとサービスを提供しています信頼性と高品質の多層PCBを設計し製造するために必要な技術的支援を提供するために,経験豊富なエンジニアのチームがあります.



梱包と輸送:

多層PCB製造の梱包と出荷

多層PCBの包装と出荷 製造は,注意深く計画と実行を伴う プロセス全体.板が要求された仕様を満たしているかを確認するために検査されます.静電から守るために設計された抗静電袋に入れます板 は 箱 に 詰め られ,泡 の 包み と 泡 の よう な 保護 材料 で 固定 さ れ ます箱は封印され 顧客の名前と住所が記されています

箱は,その後,顧客の場所へ送られます. 送料の種類に応じて,パッケージは,航空または海で送られます. お客様が米国内に位置している場合,パッケージはUSPSで送れるDHL,FedEx,UPS,またはFedEx.国際顧客では,パッケージはDHL,FedEx,またはUPSで送付される可能性があります.配送時間は,選択した送付方法によって異なります.

パッケージが顧客の場所に到着すると,破損を確認されます. パッケージが破損した場合,送信者に返却されます. そうでなければ,顧客はパックを解き,ボードを検査することができます..製品に満足すれば プロジェクトを進めることができます



FAQ:

多層PCB製造に関するFAQ
Q1: 多層PCB製造のブランド名は何ですか?A1: 多層PCB製造のブランド名は JIETENG.
Q2: 多層PCB製造のモデル番号は何ですか?A2: 多層PCB製造のモデル番号はPCB回路板です.
Q3:多層PCB製造はどこで製造されていますか?A3: 多層PCB製造は中国で製造されています.
Q4: 多層PCB製造はどのようなサービスを提供できますか?A4: 多層PCB製造は,双面PCB,多層PCB,HDIPCBの製造サービスを提供することができます.
Q5:多層PCB製造はどんな認証を持っていますか?A5: 多層PCB製造には UL,SGS,ISO 9001の認証があります.
