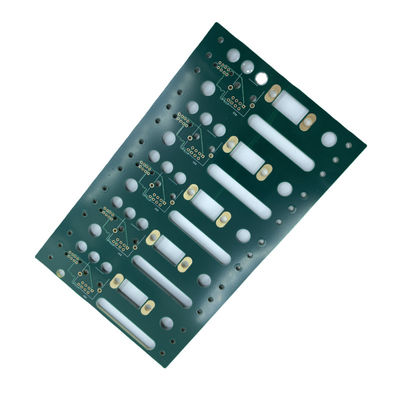

ENIG 2 層 高周波回路板 0.2mm ミニホールサイズ
| Place of Origin | China |
|---|---|
| ブランド名 | JIETENG |
| 証明 | ISO/TS16949/RoHS/TS16949 |
| Model Number | PCB circuit board |
| 最小注文数量 | 交渉可能 |
| 価格 | negotiable |
| パッケージの詳細 | 真空パックの空白のカートン |
| 受渡し時間 | 5-8仕事日 |
| 支払条件 | 交渉可能 |
| 供給の能力 | 360000平方メートル/年 |
無料サンプルとクーポンについては、私に連絡してください。
whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。
x商品の詳細
| はんだのマスク色 | 緑、青、白く、黒い、等。 | 層 | 2-10 |
|---|---|---|---|
| 表面の終わり | HASL、ENIG、OSP、等。 | 包装 | パッキング、プラスチック・バッグ、カートン箱、等に掃除機をかけなさい。 |
| 銅の厚さ | 1～4オンス | 板厚さ | 0.2-3.2mm |
| 最低の穴のサイズ | 0.2mm | インピーダンス制御 | ±10% |
| ハイライト | エンジ 高周波PCB,2層の高周波回路板,enig 高周波回路板 |
||
製品の説明
製品説明:
高周波PCBは,極端な速度と性能のために設計された印刷回路ボードで,高級製品やシステムで使用されることが多い.FR4のような高級材料で作られ,銅厚さは1-4ozから表面仕上げはHASL,ENIG,OSPなどで,溶接マスクの色は緑,青,白,黒などからなる.高精度で信頼性がある高速回路ボードを必要とするアプリケーションに最適です 超高温で動作できます 超高温で動作できます
特徴:
- 製品名:高周波PCB
- 表面塗装:HASL,ENIG,OSPなど
- 穴の大きさ:0.2mm
- 阻力制御: ±10%
- シルクスクリーンの色:白,黒,黄色,など
- 層2〜10
- 高周波回路板:はい
- 高速回路板:はい
- 高速印刷板:はい
技術パラメータ:
| パラメータ | 価値 |
|---|---|
| 表面塗装 | HASL,ENIG,OSP など |
| 層 | 2から10 |
| シルクスクリーン色 | 白色,黒色,黄色など |
| 銅の厚さ | 1-4オンス |
| 材料 | FR4 |
| 阻力制御 | ±10% |
| ミニトレース幅/スペース | 3/3ミリ |
| 穴の大きさ | 0.2mm |
| 板の厚さ | 0.2-3.2mm |
| 溶接マスクの色 | 緑,青,白,黒など |
| 製品名 | 高周波回路板,高速印刷回路板,高周波印刷回路板 |
応用:
高周波回路板は高速印刷板としても知られており,自動車,通信,産業制御,医療などの多くの産業にとって不可欠な部品です.JIETENG について高周波印刷ボードをモデル番号 PCB回路板製造されたもの中国. とシルクスクリーン色白色,黒色,黄色など,これらのボードは特徴ミニ 痕跡幅/空間 3/3ミリ,2〜10層,表面仕上げHASL,ENIG,OSPなど,および0.2mm の穴の最小サイズJIETENGの高周波回路板は,最も高い電気的および機械的性能要件を満たすために設計されており,必要のあるユーザーにとって理想的な選択となっています.高速印刷板そして高周波印刷板.
カスタマイズ:
JIETENGは,高性能および高速印刷回路板,および高周波PCBの主要なプロバイダーです.私たちの高周波PCBは,現代の電子産業の要求に応えるように設計されていますPCB回路ボードなどのモデル番号でカスタム製 PCB を生産し,真空包装,バブルバッグ,紙箱など様々なサービスを提供します. さらに,私たちのPCBは,HASLのような表面仕上げの範囲を特徴としています緑,青,白,黒など,様々な色で販売されています.低周波PCBの最小痕跡幅は 3/3ミリメートルで 最小の穴の大きさは 0 です.2ミリ
サポートとサービス
高周波PCBは 顧客に最高の品質の製品を提供するために 技術的なサポートとサービスを提供します経験豊富なエンジニアと技術者の私たちのチームは,発生する技術的な質問や問題で援助するために利用可能です設計の最適化,部品の選択とテスト,顧客が持つ疑問に対する技術サポートなど,様々なサービスを提供しています.すべての製品には 完全な保証が付いています私たちはまた,任意のカスタムデザイン要件に関するサポートと助言を提供することに喜んでいます.
梱包と輸送:
高周波PCBの梱包と輸送:
梱包: 高周波PCBは,輸送中に水分とESD (静電放出) を防止する方法で梱包する必要があります.これは水分阻害袋,ESD安全な袋,そして/または保護用泡膜または泡膜.
輸送:高周波PCBは,信頼性とコスト効率の良い輸送機関で輸送され,損失や損傷の場合,適切な保険が必要です.輸送が追跡され,顧客が間に合って通知されることを確保することも重要です..
FAQ:
高周波PCBは,通常1GHz以上の高周波信号で動作するように設計された印刷回路ボードである.電気磁気 干渉 に 対し て 弱さ を 軽減 し,保護 する 特殊 な 材料 で でき て い ます.
JIETENGの高周波PCBのブランド名とモデル番号は JIETENG,PCB回路板です.
JIETENGの高周波PCBは中国製です
高周波PCBには基板,銅ホイル,介電層,導電層,溶接マスクが含まれます.
JIETENGの高周波PCBは 高性能,安定性,信頼性,コスト効率を 提供していますまた,短時間で高速デジタルおよびRF/マイクロ波アプリケーションに適しています..
