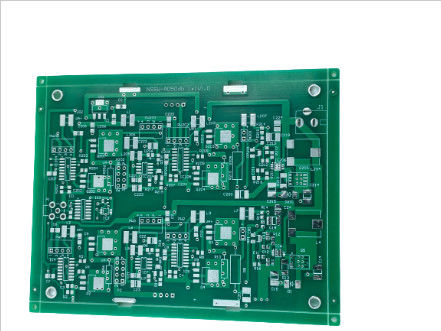

100mm*100mm 2緑のはんだのマスクが付いている層PCB SMTアセンブリ

Place of Origin China
ブランド名 JIETENG
証明 ISO/TS16949/RoHS/TS16949
Model Number PCB circuit board
最小注文数量 交渉可能
価格 negotiable
パッケージの詳細 内部の真空のパッキング、外標準的なカートン
受渡し時間 配達のための5-8日
支払条件 交渉可能
供給の能力 1年ごとの150000の平方メートル/平方メートル

無料サンプルとクーポンについては、私に連絡してください。

whatsapp:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。

x
商品の詳細
Min. Hole Size 0.2mm PCBの層 2層
PCBの厚さ 1.6mm 製品タイプ PCB SMTアセンブリ
表面の終わり HASL PCBのサイズ 100mm*100mm
PCB材料 FR-4 部品は投げる 0.5mm
ハイライト

2層SMT PCBアセンブリ

,

緑のはんだのマスクPCB SMTアセンブリ

,

100mm*100mm SMT板アセンブリ

メッセージ
製品の説明

製品の説明:

PCB SMTアセンブリはタイプのはんだ付けされる部品が付いているサーキット ボードを作るのに使用されている印刷されたワイヤーで縛るアセンブリである。このタイプのアセンブリはプリント基板(PCB)からFR-4材料と作った成っている。それは0.5mmのピッチのサイズの部品のために設計され、飛行調査テストをテストの目的で特色にする。このアセンブリに使用する最低の穴のサイズは0.2mmである。このタイプのPCBの印刷された配線アセンブリはさまざまな電子回路板アセンブリ プロジェクト、またプリント基板のはんだ付けすることにとって理想的である。

特徴:

  • 製品名:PCB SMTアセンブリ
  • シルク スクリーン色:白い
  • 銅の厚さ:1oz
  • テスト タイプ:飛行調査テスト
  • 製品タイプ:PCBの印刷された配線アセンブリ
  • 表面の台紙のはんだ付けするアセンブリ
  • 白いシルク スクリーンが付いている表面の台紙のはんだ付けするアセンブリ
  • PCB材料:FR-4

技術的な変数:

プロダクト技術的な変数 細部
PCBの厚さ 1.6mm
銅の厚さ 1oz
部品は投げる 0.5mm
PCBのサイズ 100mm*100mm
シルク スクリーン色 白い
Min. Hole Size 0.2mm
PCBの層 2層
製品タイプ PCB SMTアセンブリ
テスト タイプ 飛行調査テスト
はんだのマスク色
プリント基板のはんだ付けすること はい
表面の台紙装置アセンブリ はい
電子回路板アセンブリ はい
飛行調査テスト はい

適用:

JIETENGはいろいろ適用のための良質PCB SMTアセンブリを提供する。私達のPCBのサーキット ボードは精密および正確さのための最もデマンドが高い条件を満たすように設計されている。それらはHASLの100mm*100mmの0.1mm/0.1mmの最低の線幅およびスペース、PCBのサイズ、0.5mmの部品ピッチ、表面の終わり、および1ozの銅の厚さ特色にする。信頼でき、耐久プロダクトを作成するために全部品がきちんと置かれ、はんだ付けされることを私達のPCBの印刷された配線アセンブリ、表面の台紙装置アセンブリおよび表面の台紙はんだ付けするアセンブリ サービスは保障する。

質へのJIETENGの責任は私達の完全なテスト プロセスで明白である。私達のPCB SMTアセンブリ サービスは良質をのプロダクト保障し、最もデマンドが高い条件を満たすように設計されている。私達は私達の責任の後ろに優秀な製品とサービスを提供するために立つ。

カスタム化:

PCB SMTアセンブリ サービス

私達は電子回路板アセンブリ、表面の台紙装置アセンブリを提供し、PCBはJIETENG PCBのサーキット ボードのための配線アセンブリ サービスを印刷した。

  • 銘柄:JIETENG
  • 型式番号:PCBのサーキット ボード
  • 原産地:中国
  • シルク スクリーン色:白い
  • 表面の終わり:HASL
  • Min.線幅/スペース:0.1mm/0.1mm
  • テスト タイプ:飛行調査テスト
  • Min. Hole Size:0.2mm

私達は彼らのPCB SMTアセンブリ必要性に良質のサービスを顧客に与えることに努力している。

サポートおよびサービス:

PCB SMTアセンブリ テクニカル サポートおよびサービス

私達はPCB SMTアセンブリ プロダクトにテクニカル サポートおよびサービスを提供する。私達のベテランのチームは最も最近の技術でwell-versed、すべてのあなたの必要性との助けることができる。

私達は方法のプロダクト トラブルシューティングそして助言を含む広範囲のテクニカル サポートを、あなたのPCB SMTアセンブリ プロダクトの性能を最大にする提供する。私達はあなたのプロダクトが最上に作用していることを保障するのに最も最近の用具および技術を使用する。

私達はまたあなたのプロダクトが滑らかに十分維持され、動いていることを保障するためにサービスおよび維持を提供する。私達のサービス チームはすべてのあなたの必要性を大事にし、最良サービスを与える。

私達は良質のサービスおよびテクニカル サポートを与えることに努力している。あなたのPCB SMTアセンブリ プロダクトについての質問または関連事項があったら、私達に連絡することを躊躇してはいけない。

パッキングおよび出荷:

PCB SMTの集合包装および船積み:

運輸の間にあらゆる損傷からそれを保護するPCB SMTアセンブリはしっかり包まれ、ある意味では出荷されるべきである。プロダクトは帯電防止袋に置かれ、次に外的な衝撃からプロダクトを保護するには十分に丈夫である箱に置かれるべきである。箱はまた製品名、部品番号およびプロダクト量と分類されるべきである。さらに、パッケージはパッキング リストおよびリターン アドレスを含むべきである。最後に、パッケージはサービスを追跡することを提供する信頼できる空の宅配便を使用して出荷されるべきである。

FAQ:

Q1:PCB SMTアセンブリは何であるか。
A1:PCB SMTアセンブリは主にPCBのサーキット ボードの生産に使用するJIETENGの特別な製造工程、である。板に部品を取付けるのに表面の台紙の技術を使用するのは自動化されたプロセスである。
Q2:JIETENG PCB SMTアセンブリの利点は何であるか。
A2:JIETENG PCB SMTの組立工程に高精度、高いアセンブリ密度および高い信頼性の利点がある。それは複雑なサーキット ボードの大量生産のために適している。
Q3:JIETENG PCB SMTアセンブリはどこに製造するあるか。
A3:JIETENG PCB SMTアセンブリは中国で製造される。
Q4:JIETENG PCB SMTアセンブリでどんな部品が組み立てることができるか。
A4:JIETENG PCB SMTアセンブリは抵抗器、コンデンサー、ダイオード、トランジスター、ICおよびLEDの破片のような部品を組み立てることができる。
Q5:JIETENG PCB SMTアセンブリの正確さは何であるか。
A5:JIETENG PCB SMTアセンブリはアセンブリの正確さは0.01mmの内にあることを保障できる高精度の高度SMT装置を使用する。
