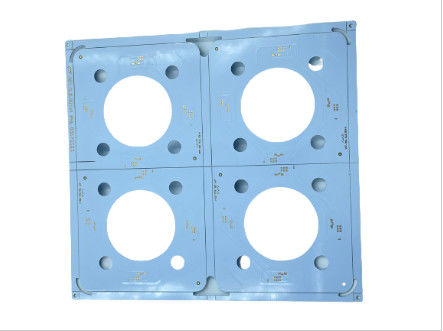

3/3mil跡の幅/スペース0.2mm最低の穴のサイズの白い高周波PCBs

製品の説明:

高周波プリント基板、別名高周波PCBsは、いろいろな適用で使用される高性能印刷された板である。これらの板は多数の層から、成り、異なったタイプの材料と異なった必要性に適させる2から10の層まで及ぶ。それらは緑、青、白く、黒いのようなはんだのマスク色と、白く、黒く、黄色の等およびシルク スクリーン色、等来る。これらの板の正確さは3/3milの最低の跡の幅/スペースと非のうちどころがない。包装は、最高の保護のために使用されてプラスチック・バッグ詰まる、真空カートン箱、等が信頼でき、安全、である。高周波プリント基板は最大の精密および正確さを提供するので、高周波適用のために優秀である。

特徴:

• 高性能サーキット ボード:高周波PCBs
• シルク スクリーン色:白く、黒く、黄色い、等。
• 層:2-10
• 板厚さ:0.2-3.2mm
• 表面の終わり:HASL、ENIG、OSP、等。
• 包装:パッキング、プラスチック・バッグ、カートン箱、等に掃除機をかけなさい。
• 高性能印刷された板:高周波PCBs

技術的な変数:

適用:

JIETENG高周波PCBsは高速の、高性能適用のために完全である。これらのプリント基板は0.2-3.2mmの板厚さ、1-4ozのFR4材料および銅の厚さを特色にする良質材料と製造される。板は彼らの安全および耐久性を保障するために詰まり、プラスチック・バッグそしてカートン箱真空で包まれる。表面の終わりはHASL、ENIG、OSPおよび他の選択としてカスタマイズすることができる。優秀な電気特性および信頼できる性能によって、JIETENG高周波PCBsは家電、医療機器、自動車部品、および大いに多くを含む広い応用範囲のためにうってつけ、である。

カスタム化:

JIETENGによる高周波PCBsのカスタム化 サービス

JIETENGは2から10.までいろいろな層の計算の高性能注文の高周波プリント基板（PCBs）を提供する。私達の高速印刷された板はあなたの最もデマンドが高い適用に優秀な信号の保全性を提供する。私達のPCBsに±10%のインピーダンス制御を用いる3/3milの最低の跡の幅/スペースが、および白く、黒く、黄色のシルク スクリーン色の選択を、およびもっとある。

すべてのPCBsは詰まる、プラスチック・バッグ真空で渡され保護のための箱をカートンに入れる。質および信頼性の焦点によって、JIETENGは高周波PCBsのためのあなたの信頼されたパートナーである。

サポートおよびサービス:

XYZ Companyで、私達はテクニカル サポートを提供し、プロダクトを保障する高周波PCBsのためのサービスは性能および信頼性の高水準に合う。私達の技術的なチームはあなたとあなたのプロジェクトのためのあなたの必要性を理解し、完全なPCBを設計するために密接に働く。私達はあなたの適用に右の部品および材料を選ぶのを助け方法で指導を高周波性能のための設計そしてレイアウトを最大限に活用する提供する。

私達は高度のシミューレーション・ソフトウェアおよびPCBsの高周波大会に性能の高水準を保障するのに試験装置を使用する。私達の技術者は保障するためにPCBsを点検する欠陥から自由、トラブルシューティングをおよびもし必要なら修理サービスを提供することを。私達のチームはあなたはあなたのプロジェクトにテクニカル サポートがあるそして提供することができる質問に答える利用できる24/7である。

XYZ Companyで、私達は高周波PCBsに例外的なカスタマー サービスおよびテクニカル サポートを提供することを誇りに思う。私達の目的はプロダクトとのあなたの満足を保障し、最良のサービスとサポートを与えることである。

パッキングおよび出荷:

• 高周波PCBsは注意深く点検されなければ、どの視覚欠陥でも注意されなければならない。
• 部品はきれいな、乾燥した環境で貯えられなければならない。
• 高周波PCBsは顧客用箱か帯電防止袋のような静的散逸性の包装に置かれなければならない。
• 部品は泡か他の緩和材料と運輸の間に損傷を防ぐためにしっかり止められていなければならない。
• 湿気の障壁は湿気から部品を保護する包装に加えられなければならない。
• パッケージは警告と敏感な部品についてのキャリアにきちんと分類されなければならない。
• パッケージは信頼できるキャリアによってきちんと密封され、出荷されなければならない。
