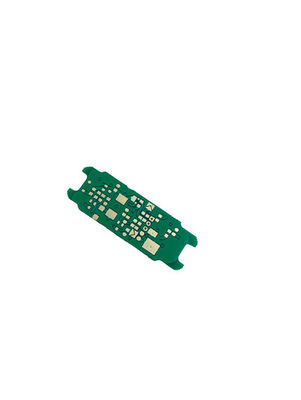

HASLの緑のはんだのマスクおよび白いシルクスクリーンが付いている表面の終わりプロトタイプPCBアセンブリ

無料サンプルとクーポンについては、私に連絡してください。
whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。
x最小線幅/スペース | 0.1mm/0.1mm | シルクスクリーン色 | 白い |
---|---|---|---|
PCB材料 | FR4 | PCBのサイズ | 100mm*100mm |
PCBの厚さ | 1.6mm | はんだのマスク色 | 緑 |
PCBの層 | 2層 | 最低の環状リング | 0.1mm |
ハイライト | FR4材料PCBプロトタイプ サービス,プロトタイプPCBアセンブリ100mm*100mm,HASLの表面の終わりプロトタイプPCBアセンブリ |
製品の説明:
プロトタイプPCBアセンブリは急速なプロトタイピングのための専門にされたPCBの製作サービスである。このサービスは1.6mmの厚さの2層FR4 PCBを使用し、非常に精密で、正確な設計を提供する。このプロトタイプPCBアセンブリのための最低の線幅およびスペース0.1mm/0.1mmである。プロトタイプPCBアセンブリはすぐにPCBsをテストし、開発するための速く、信頼できる解決を提供する。さらに、プロトタイプPCBアセンブリ サービスはPCBのプロトタイピングおよび製作のための専門および有効な解決を提供し、すぐに、テスト成長するように顧客および製造PCBsがする。良質材料によって、正確で、精密な設計および速い応答時間、プロトタイプPCBアセンブリはプロトタイプPCBの製作のための完全な解決である。
特徴:
- 製品名:プロトタイプPCBアセンブリ
- 表面の終わり:HASL
- PCBの厚さ:1.6mm
- 最低の線幅/スペース:0.1mm/0.1mm
- 最低の環状リング:0.1mm
- 最低の穴のサイズ:0.2mm
- プリント回路実装品:はい
- PCBアセンブリ製造業:はい
- 印刷された板アセンブリ:はい
技術的な変数:
変数 | 価値 |
---|---|
製品名 | プロトタイプPCBアセンブリ |
PCB材料 | FR4 |
PCBの厚さ | 1.6mm |
最低の穴のサイズ | 0.2mm |
最低の線幅/スペース | 0.1mm/0.1mm |
表面の終わり | HASL |
はんだのマスク色 | 緑 |
シルクスクリーン色 | 白い |
最低のはんだのマスク橋 | 0.1mm |
テスト方法 | 飛行調査テスト |
適用:
JIETENGはアセンブリによってがあなたの電子プロダクトのための高性能および信頼できるPCBのサーキット ボードの解決である板を印刷した。私達のプリント基板 アセンブリはFR4板材料、2層の設計、白いシルクスクリーン色と製造され、0.1mm/0.1mmの最低の線幅/スペース、および0.1mmの最低の環状リングを備えている。それは自動車、医学、産業、および家電のようないろいろな適用で、使用することができる。耐久材料および高性能特徴によって、私達の印刷された板アセンブリはあなたのPCBアセンブリ必要性のための完全な選択である。
私達の印刷された板アセンブリは中国で設計され、製造される、従って確かめる場合もある良質の標準に合うことをことを。高品質および性能によって、あなたの電子工学プロダクトを自信をもって造り、維持できる。使いやすい設計および高性能特徴によって、私達の印刷された板アセンブリはあなたのPCBアセンブリ必要性の何れかのための完全な解決である。
JIETENGで、私達は最もよい質によって印刷される板アセンブリ プロダクトを私達の顧客に与えるように努力する。私達は私達の印刷された板アセンブリが質および性能の高水準に合うことを保障するのに良質材料および部品だけ使用する。私達の印刷された板アセンブリはまた心の便利と設計されている、従って容易にあなたの回路を取付け、容易に維持できる。私達の印刷された板アセンブリで、あなたの電子工学がスムーズおよび効率的に動かしている確実である場合もある。
カスタム化:
JIETENGは私達の中国ベースのPCBアセンブリ製作所からの顧客用プロトタイプPCBアセンブリ製作サービスの提供を専門にする。私達のプロトタイプPCBアセンブリ製作サービスは下記のものを含んでいる:
- PCB材料:FR4
- シルクスクリーン色:白い
- 最低の穴のサイズ:0.2mm
- はんだのマスク色:緑
- 最低のはんだのマスク橋:0.1mm
あなたのPCBのサーキット ボードのあなたの顧客用プロトタイプPCBアセンブリ製作の必要性のためのJIETENGを選びなさい。
サポートおよびサービス:
XYZで、私達はプロトタイプPCBアセンブリに広範囲のテクニカル サポートおよびサービスを提供する。ベテラン エンジニアの私達のチームは利用できる質問に答えるか、またはあなたが持つかもしれない問題の修理を助けて。私達はあなたのプロジェクトを作動中に迅速かつ効率的に得る重要性を理解する。
私達は広いサービス提供の範囲をを含む提供する:
- 設計審査
- 構成の選択及び調達
- 機能テスト及びダバッギング
- PCBのアセンブリ及び改善
- プロトタイプ造り及び修正
- 現地サポート及び訓練
私達の支援チームは規則的な営業時間の間に電子メールによってそして電話によって利用できる24/7行う。私達はあなたのプロトタイプPCBアセンブリ プロジェクトとの助力を楽しみにしている。
パッキングおよび出荷:
プロトタイプPCBの集合包装および出荷:
プロトタイプPCBアセンブリは帯電防止袋でそれぞれ密封されたり、そして保護気泡緩衝材封筒か箱に置いた。安全な包装はプロダクトがあらゆる出荷の損傷から保護されることを保障する。出荷方法は顧客の要求に基づいて定められる。
FAQ:
- Q:プロトタイプPCBアセンブリは何であるか。
- :プロトタイプPCBアセンブリは、JIETENGによって、タイプの中国から起きるPCB製造業およびアセンブリ サービスのサーキット ボードである。
- Q:プロトタイプPCBアセンブリでどんな部品が使用されるか。
- :プロトタイプPCBアセンブリはプリント基板、集積回路、抵抗器、コンデンサー、トランジスター、等のようなさまざまな部品から成っている。
- Q:プロトタイプPCBアセンブリをサポート カスタム化はするか。
- :はい、JIETENGによって提供されるプロトタイプPCBアセンブリは顧客の要求に従ってカスタム化を支える。
- Q:プロトタイプPCBアセンブリの利点は何であるか。
- :プロトタイプPCBアセンブリに高精度、安価および速い配達の利点がある。
- Q:プロトタイプPCBアセンブリのための調達期間は何であるか。
- :プロトタイプPCBアセンブリのための調達期間は設計の複雑さによって決まる、また量の順序。通常、それは5-7仕事日である。
