厚さ1.6mm FR4材料2つの層PCB板緑のはんだのマスク
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | JIETENG |
| 証明 | ISO/TS16949/RoHS/TS16949 |
| モデル番号 | FR4 |
| 最小注文数量 | 交渉可能 |
| 価格 | negotiable |
| パッケージの詳細 | 真空パックの空白のカートン |
| 受渡し時間 | 5-8仕事日 |
| 支払条件 | 交渉可能 |
| 供給の能力 | 360000平方メートル/年 |
無料サンプルとクーポンについては、私に連絡してください。
whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。
x商品の詳細
| 銅の厚さ | 1oz | 層 | 2 |
|---|---|---|---|
| 材料 | FR4 | 最低の穴のサイズ | 0.2mm |
| 最低の行送り | 0.1mm | 最低の線幅 | 0.1mm |
| アウトライン公差 | +/-0.2mm | シルクスクリーン色 | 白い |
| はんだのマスク色 | 緑 | 厚さ | 1.6mm |
| タイプ | 多層印刷配線基板 | ||
| ハイライト | FR4材料2つの層PCB板,厚さ1.6mm 2つの層PCB板,TS16949多層印刷配線基板 |
||
製品の説明

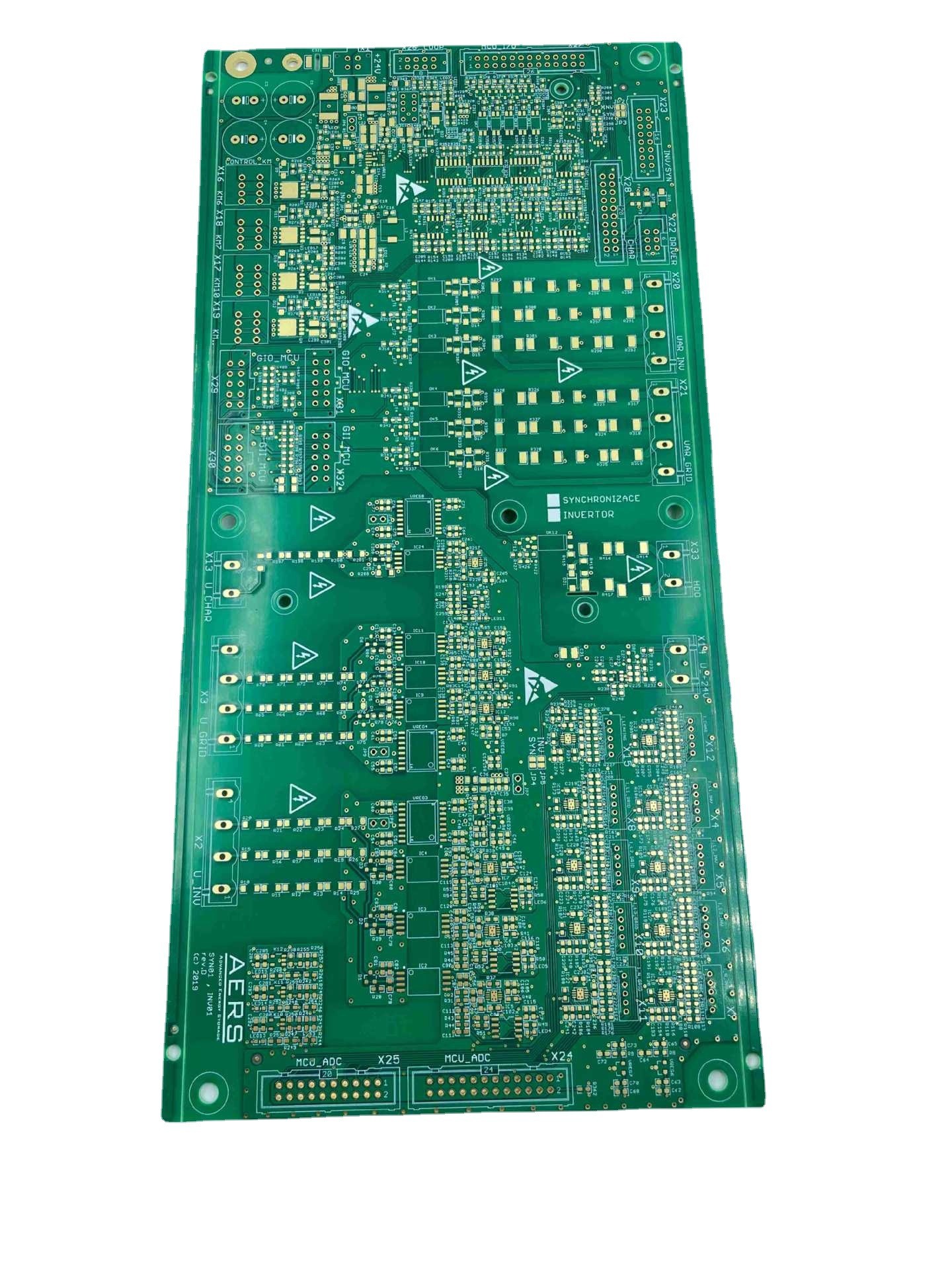

FR4 2層板、はんだのマスクの緑オイル、表面の液浸の金
緑のはんだのマスクおよび表面の液浸の金を持つFR4 2層板についてのある細部はここにある:
板はPCBの製造業で広く利用されている共通のglass-reinforcedエポキシの積層材料であるFR4材料から成っている。
板は2つの層がある、従って伝導性材料の2つの層を絶縁層分けてもらうことを意味する。2層板は費用が心配であるところにより簡単な回路で頻繁に使用されるまたは。
板はタイプの銅の跡を保護し、はんだ橋を防ぐために板に加えられる保護層である緑のはんだのマスクがある。緑色はPCBの製造業で使用される標準的な色である。
板ははんだ付けすることに平らのおよび表面の理想を提供するタイプの表面の終わりである表面の液浸の金の終わりがある。液浸の金の終わりはまた酸化および腐食から板の銅の跡を保護する。
緑のはんだのマスクを持つ全体的にみて、このFR4 2層板および表面の液浸の金簡単な回路のために設計されているまたはところに費用心配である標準的な板である。板は緑のはんだのマスクが銅の跡を保護するために塗られ、ずっと外部接続に信頼でき、防蝕接触表面を提供するために液浸の金の表面と終了する。
| 項目 | 機能 |
| 基材 | FR-4、高いTG FR-4、ハロゲン自由な材料、CEM-3、CEM-1、PTFE、ロジャース、アルロン、Taconic、アルミニウム基盤、テフロン、PI、等 |
| 層 | 1-60 |
| 終了する内部/外の銅の厚さ | 0.5-6OZ |
| 終了する板厚さ | 0.2-7.0mm （≤0.2mmの必要性の検討）、HASLのための≤0.4mm |
| 板thickness≤1.0mm:+/-0.1mm 1Board thickness>2.0mm:+/-8% |
|
| 最高のパネルのサイズ | ≤2sidesPCB:600*1500mm 多層PCB:500*1200mm |
| 最低のコンダクターの線幅/間隔 | 内部の層:≥3/3mil 外の層:≥3.5/3.5mil |
| 最低の穴のサイズ | 機械穴:0.15mm レーザーの穴:0.1mm |
| 鋭い精密:最初訓練の最初訓練:1mil 第2訓練:4mil |
|
| そり | 板thickness≤0.79mm:β≤1.0% 0.80≤Board thickness≤2.4mm:β≤0.7% 板thickness≥2.5mm:β≤0.5% |
| 管理されたインピーダンス | +/- 5% Ω （<50> |
| アスペクト レシオ | 15:01 |
| 最低の溶接リング | 4mil |
| 最低のはんだのマスク橋 | ≥0.08mm |
| viasの機能を差し込むこと | 0.2-0.8mm |
| 穴の許容 | PTH:+/-3mil NPTH:+/-2mil |
| 輪郭のプロフィール | 敗走Vカットの橋スタンプの穴 |
| はんだのマスク色 | 緑、黄色、黒く、青、赤く、白い、無光沢の緑 |
| 構成の印色 | 、黄色い白い、黒い |
| 表面処理 | OSP:0.2-0.5um HASL:2-40um 無鉛HASL:2-40um ENIG:Au 1-10U " ENEPIG:PB 2-5U'の『/Au 1-8U』 『 液浸の錫:0.8-1.5um 液浸の銀:0.1-1.2um Peelableの青いマスク カーボン インク 金張り:Au 1-150U " |
| Eテスト | 飛行調査のテスター:0.4-6.0mm、最高19.6*23.5inch |
| 端に乗るテスト パッドからの最低の間隔:0.5 mm | |
| 最低の伝導性の抵抗:5 Ω | |
| 最高の絶縁抵抗:250 MΩ | |
| 最高テスト電圧:500ボルト | |
| 最低テスト パッドの直径:6ミル | |
| 間隔にパッドを入れる最低テスト パッド:10ミル | |
|
最高テスト流れ:200 MA
|
シンセンJieteng回路Co.、株式会社は質および革新の強い焦点が付いている信頼でき、評判が良いPCBの製造業者である。会社は高度の製造設備を利用し、PCBsを保障する技術は高水準に合う。保障するために顧客とことを私達のPCBs彼らの特定の条件を満たすために密接に働く技術者および会社はベテラン エンジニアのチームがある。
質への責任と共に、会社はまた優秀なカスタマー サービスを提供することに努力している。Jeton回路Co.、株式会社は顧客と設計からの配達に全体のPCBの製造工程中の個人化された解決そしてサポートを提供するために密接に働く。
