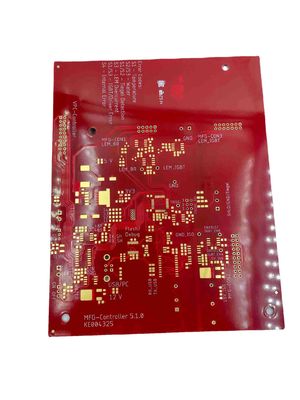

多層プロトタイプPCBアセンブリ注文の長方形の不規則な形
| 起源の場所 | 広東省、中国 |
|---|---|
| ブランド名 | JIETENG |
| 証明 | ISO/TS16949/RoHS/TS16949 |
| モデル番号 | PCB |
| 最小注文数量 | 交渉可能 |
| 価格 | negotiable |
| パッケージの詳細 | 内部の真空のパッキング、外標準的なカートン |
| 受渡し時間 | 配達のための5-8日 |
| 支払条件 | 交渉可能 |
| 供給の能力 | 1年ごとの150000の平方メートル/平方メートル |
無料サンプルとクーポンについては、私に連絡してください。
whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。
x商品の詳細
| ハイライト | 多層プロトタイプPCBアセンブリ,長方形プロトタイプPCBアセンブリ,不規則な多層サーキット ボード |
||
|---|---|---|---|
製品の説明
設計研究開発を提供する必要性を処理する注文の多層サーキット ボード
必要な細部
| 層 | 1~64の層 |
| 材料 | FR4、CEM1、CEM3の高さTG、ロジャース、FR1 Taconic、F4B FR2、94V0のアルミニウム |
| 生産能力 | 30000 ㎡/months |
| 板形 | 、長方形のスロット、排気切替器、複雑な半端もの円形 |
| 板切断 | せん断、タブ導かれる反対に沈むVスコア |
| 板厚さ | 0.2~8.0mmの屈曲0.1-0.25mm |
| 銅の重量 | 0.5oZ~12oZ |
| はんだのマスク | 両面の緑LPI、赤く、白く、黄色、青、黒い、紫色等。はんだのマスク |
| シルク スクリーン | 白く、黄色、黒い等で両面かSingle-Sided |
| 最低の線幅/スペース | 0.08mm/3mil |
| 最高板次元 | 25.6inch*43.3inchか650mm*1100mm |
| 最低のドリル孔の直径 | 0.1mm |
| 最低レーザーのドリル孔の直径 | 0.075mm |
| 表面の終わり | HASL、ENIG、液浸の錫、液浸の銀、OSP、ENEPIG等 |
| 板厚さのtoleranc | ± 10% |
| 最低のスロット幅 | 0.12"、3.0mm、または120mils |
| Vスコアの深さ | 20-25%板厚さの |
| PTHの壁厚さ | >0.025mm |
| PTHの穴Diaの許容 | ±0.076mm |
| 非PTHの穴Diaの許容 | ±0.05mm |
| 穴の位置の偏差 | ±0.076mm |
| 流しの穴 | はい |
| 品質規格 | IPC-A600F/MIL-STD-105D |
| 設計ファイル形式 | Gerber RS-274X、274D、ワシおよびAutoCADのDXF、DWG |
