カスタマイズされた多層電子高周波 PCB の試作製造
| 起源の場所 | 広東省、中国 |
|---|---|
| ブランド名 | JIETENG |
| 証明 | ISO/TS16949/RoHS/TS16949 |
| モデル番号 | PCB |
| 最小注文数量 | 交渉可能 |
| 価格 | negotiable |
| パッケージの詳細 | 内部の真空のパッキング、外標準的なカートン |
| 受渡し時間 | 配達のための5-10日 |
| 支払条件 | 交渉可能 |
| 供給の能力 | 1年ごとの150000の平方メートル/平方メートル |
無料サンプルとクーポンについては、私に連絡してください。
whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。
x商品の詳細
| はんだのマスク | 緑。赤い。青。白い。Black.Yellow | 材料 | FR4 CEM1 CEM3の高さTG |
|---|---|---|---|
| はんだのマスク色 | 緑/白く/黄色/黒く/青/紫色 | 層 | 1-40 （≥30層の必要性の検討） |
| 適用 | 企業/電子医学/消費者 | ||
| ハイライト | 電子高周波PCBs、多層高周波PCBs、CEM1はPCBプロトタイプをカスタマイズした,Multilayer High Frequency PCBs,CEM1 Customized PCB Prototype |
||
製品の説明

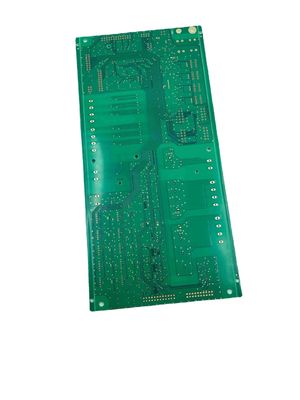

カスタマイズされたPCBプロトタイプ サーキット ボード電子PCB板製作多層PCBの製造業
必要な細部
| 項目 | RPCB | HDI |
| 最低の輝線幅/linespacing | 3MIL/3MIL （0.075mm） | 2MIL/2MIL （0.05MM） |
| 最低の穴径 | 6MIL （0.15MM） | 6MIL （0.15MM） |
| 最低のはんだは開くことを抵抗する（単一側） | 1.5MIL （0.0375MM） | 1.2MIL （0.03MM） |
| 最低のはんだは橋に抵抗する | 3MIL （0.075MM） | 2.2MIL （0.055MM） |
| 最高のアスペクト レシオ（厚さ/穴径） | 10:1 | 8:1 |
| インピーダンス制御正確さ | +/-8% | +/-8% |
| 終了する厚さ | 0.3-3.2MM | 0.2-3.2MM |
| 最高板サイズ | 630MM*620MM | 620MM*544MM |
| 最高は銅の厚さを終えた | 6OZ （210UM） | 2OZ （70UM） |
| 最低板厚さ | 6MIL （0.15MM） | 3MIL （0.076MM） |
| 最高の層 | 14层 | 12层 |
| 表面処理 | HASL-LF、OSPの液浸の金、液浸の錫、液浸Ag |
液浸の金、OSPのselectiveimmersionの金、 カーボン印刷物 |
| 分/最高レーザーの穴のサイズ | / | 3MIL/9.8MIL |
| レーザーの穴のサイズの許容 | / | 10% |
