FR4 TG180の多層印刷配線基板の液浸の金プロセス

起源の場所 中国
ブランド名 JIETENG
証明 ISO/TS16949/RoHS/TS16949
モデル番号 FR4
最小注文数量 交渉可能
価格 negotiable
パッケージの詳細 真空パックの空白のカートン
受渡し時間 5-8仕事日
支払条件 交渉可能
供給の能力 150000平方メートル/年

無料サンプルとクーポンについては、私に連絡してください。

whatsapp:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。

x
商品の詳細
基材 FR-4 はんだのマスク 黒い青緑
材料 高さTG
viasの機能を差し込むこと 0.2-0.8mm 特別な条件 銅の満たされたviasおよび供給された旋回待避
ハイライト

TG180多層印刷配線基板

,

緑の多層印刷配線基板

,

FR4 PCB板アセンブリ

メッセージ
製品の説明

FR4 TG180の多層印刷配線基板の液浸の金プロセス

FR4 TG180はプリント基板(PCBs)の製造で使用される基質材料の特別なタイプである。それに180°Cのガラス転移点(Tg操作の間に機械か電気特性をことを失わないで高温に抗できることを示す)が、ある。FR4 TG180材料となされる多層PCBは2つ以上の層、通常4つから16の層のPCBをまたは多く示す。多層FR4 TG180 PCBの厳密な特徴そして指定は製造業者によって決まる、ある共通機能は下記のものを含むかもしれない:

多層計算:多層FR4 TG180 PCBsに普通単一よりより多くの層か2層PCBsがあり、機能性および複雑さを加える。

高熱の抵抗:FR4 TG180材料に高熱の抵抗があり、高温適用のために適している。

より堅いインピーダンス制御:多層FR4 TG180 PCBsは高速デジタルおよびRFの適用のために特に重要であるより堅いインピーダンス制御があることができる。

高周波性能:FR4 TG180材料によい高周波性能があり、高速信号伝達を要求する機会のために適している。

サイズによってより小さい:多層FR4 TG180 PCBsはサイズ、増加する密度および信号の干渉を減らすことによってより小さい使用できる。

全体的にみて、多層FR4 TG180 PCBは高温、高速信号伝達ところに広い応用範囲のために適した高性能PCBであり、インピーダンス制御は重要である。

PCBの層 多層印刷配線基板(12L)
PCBの表面は終わった 液浸の金2u」(ニッケルの0.05 - 0.1 µmの金3以上- 5 µm。)および金指
PCB材料条件 FR4、TG180
PCBの厚さは終わった 終了する2.2mm +/-10%
最も小さい穴のサイズ 0.20mm
PCBのはんだは抵抗する 2つの側面、青
PCBのシルクスクリーン色 白い2つの側面
銅は外の層の重量を量る 1つのoz (35µm)は銅の重量を終えた
銅は内部の層の重量を量る 1/2 oz (18µm)の基礎重量
特別な条件 銅の満たされたviasおよび供給された旋回待避

シンセンJieteng回路Co.、株式会社。

専門の急速な補強および複数の変化のバッチはPCBのサーキット ボードを促進した

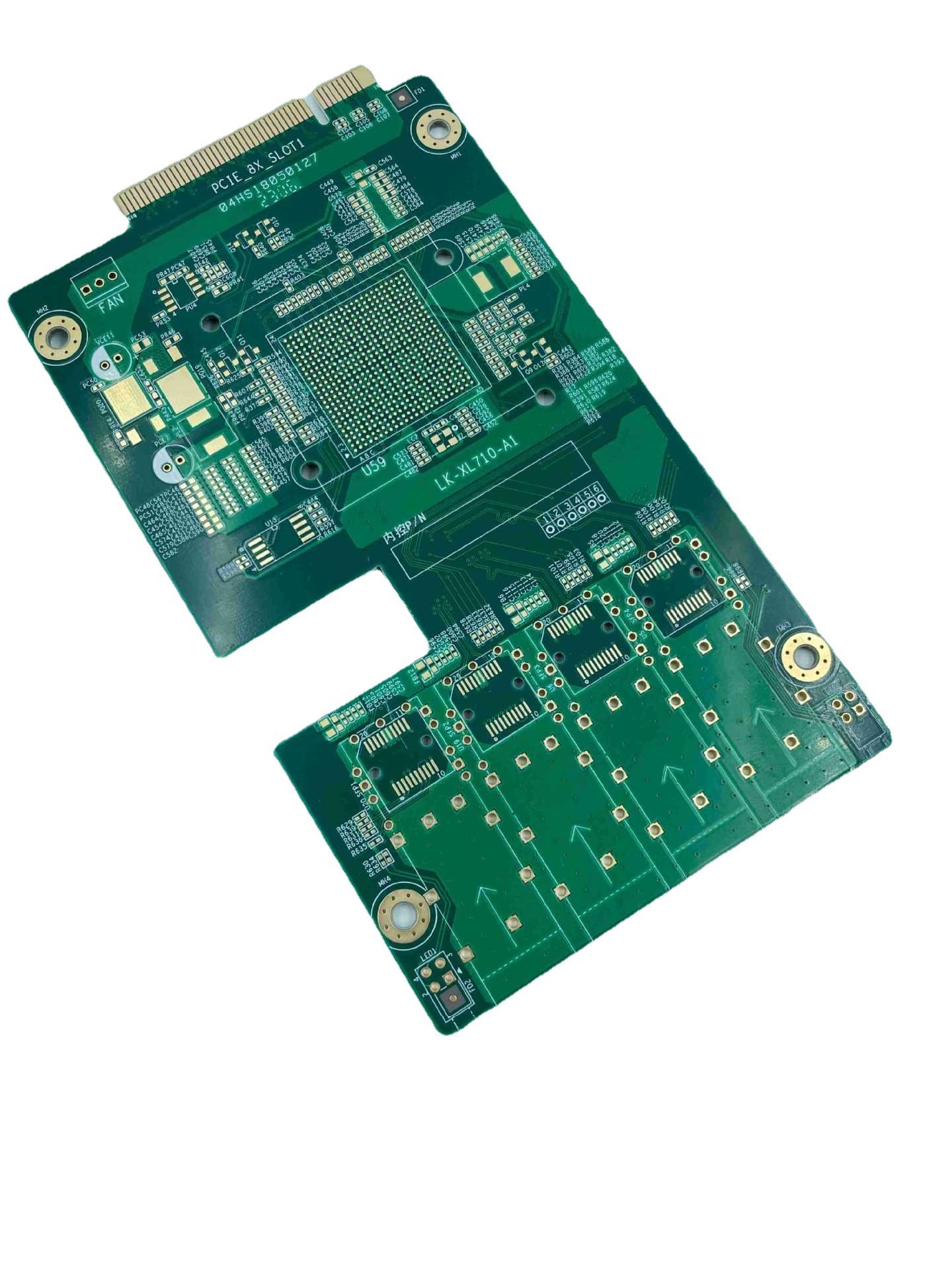

FR4 TG180の多層印刷配線基板の液浸の金プロセス 0
