8つの層の液浸の金のインピーダンスPCB板プロトタイプFR4 S1150G
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | JIETENG |
| 証明 | ISO/TS16949/RoHS/TS16949 |
| モデル番号 | FR4 |
| 最小注文数量 | 交渉可能 |
| 価格 | negotiable |
| パッケージの詳細 | 真空パックの空白のカートン |
| 受渡し時間 | 5-8仕事日 |
| 支払条件 | 交渉可能 |
| 供給の能力 | 150000平方メートル/年 |
無料サンプルとクーポンについては、私に連絡してください。
whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。
x商品の詳細
| 基材 | FR-4 | 銅の厚さ | 1oz |
|---|---|---|---|
| タイプ | 電子板 | はんだのマスク色 | 緑 |
| 厚のPCB板 | 1.6mm | 最少ライン間隔/スペース | 4/4mil |
| ハイライト | 液浸の金PCB板プロトタイプ,8つの層PCB板プロトタイプ,1OZ PCB板アセンブリ |
||
製品の説明

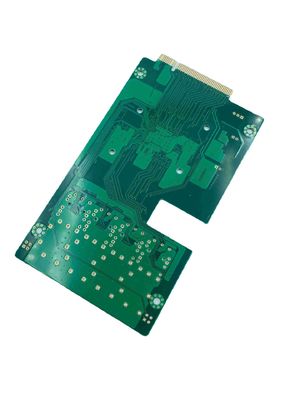

8層の液浸の金のインピーダンス板PCB板プロトタイプFR4 S1150G
8層PCBのサーキット ボード
PCBの厚さの機能:PCBの厚さは0.2から4.0mmまで及ぶことができる。但し、薄い板はより0.2mmか厚くより4mmの検討を要求する。板厚さが0.6mm以下なら、PCBはHASLの表面の終わりがあることができない。
銅の厚さ:内部および外の基礎銅の層の最低の厚さは0.3/0.5ozに達することができる最高の厚さは3ozに達し高度のレベルは4-6ozに達することができる。
くねりおよびねじれの許容:PCBに0.075%くねりおよびねじれの許容がある。
最低の穴のサイズ:PCBの最低の穴のサイズはより0.15mmの見直される必要がある小さい穴が付いている0.15mm、板のどれである場合もあるが。
HDIの最低のあく容量:PCBの最低のあくサイズは0.08-0.10mmである。
PCBの跡/整理の機能:3mil （0.075mm）までのPCBの跡/整理の機能。
PCBの輪郭方法:PCBの輪郭は誘導、V-CUTまたは打つことを使用できる。
はんだのマスクの厚さの機能:PCBsは15-20umの標準的なはんだのマスクの35umの優れた厚さがあることができる。
最低のはんだのマスク橋幅の機能:最低のはんだのマスク橋幅の機能は緑のための4，000,000および他の色のための4.8百万である。
はんだのマスクの満ちる能力:PCBは0.1-0.5mmの直径が付いているはんだのマスクの満ちる穴があることができる。
はんだのマスク色:はんだのマスクは緑、無光沢の緑の、青い、無光沢の青、黒い、無光沢の黒く、黄色、赤く、白いですまたは他の色のどちらである場合もある。
PCBのシルク スクリーン印刷:PCBのシルク スクリーン印刷は白い、黒い場合もある、または他の色は条件に従って選ぶことができる。
| 層の計算: | 8つの層 | サーキット ボードの積層物: | FR4 |
| 別の銅の厚さ: | 1/1/1/1OZ | 厚のPCB板: | 1.6MM |
| 最も小さい機械ドリル孔: | 0.20 mm | 最少ライン間隔/スペース: | 4/4mil |
| はんだのマスク色: | 緑色KSM | 伝説の色: | 白い色 |
| PCBの表面は終わった: | 液浸の金 | 板プロフィール: | 製粉 |
| PCB板塗布: | 産業制御 | ||
| 特別な条件の要求: | インピーダンス制御 | ||
シンセンJieteng回路Co.、株式会社。
さまざまなタイプのPCBのサーキット ボードの生産を専門化
