x商品の詳細
板厚さ | 1.6mm | Min.線幅 | 4mil |
---|---|---|---|
Min. Hole Size | 0.20mm | 表面の仕上げ | HASL |
製品名 | プリント基板 | 製造者のタイプ | OEM/ODM |
ハイライト | 1.6mmの多層印刷配線基板,4mil電子PCB,ODM SMT PCB板 |
製品の説明

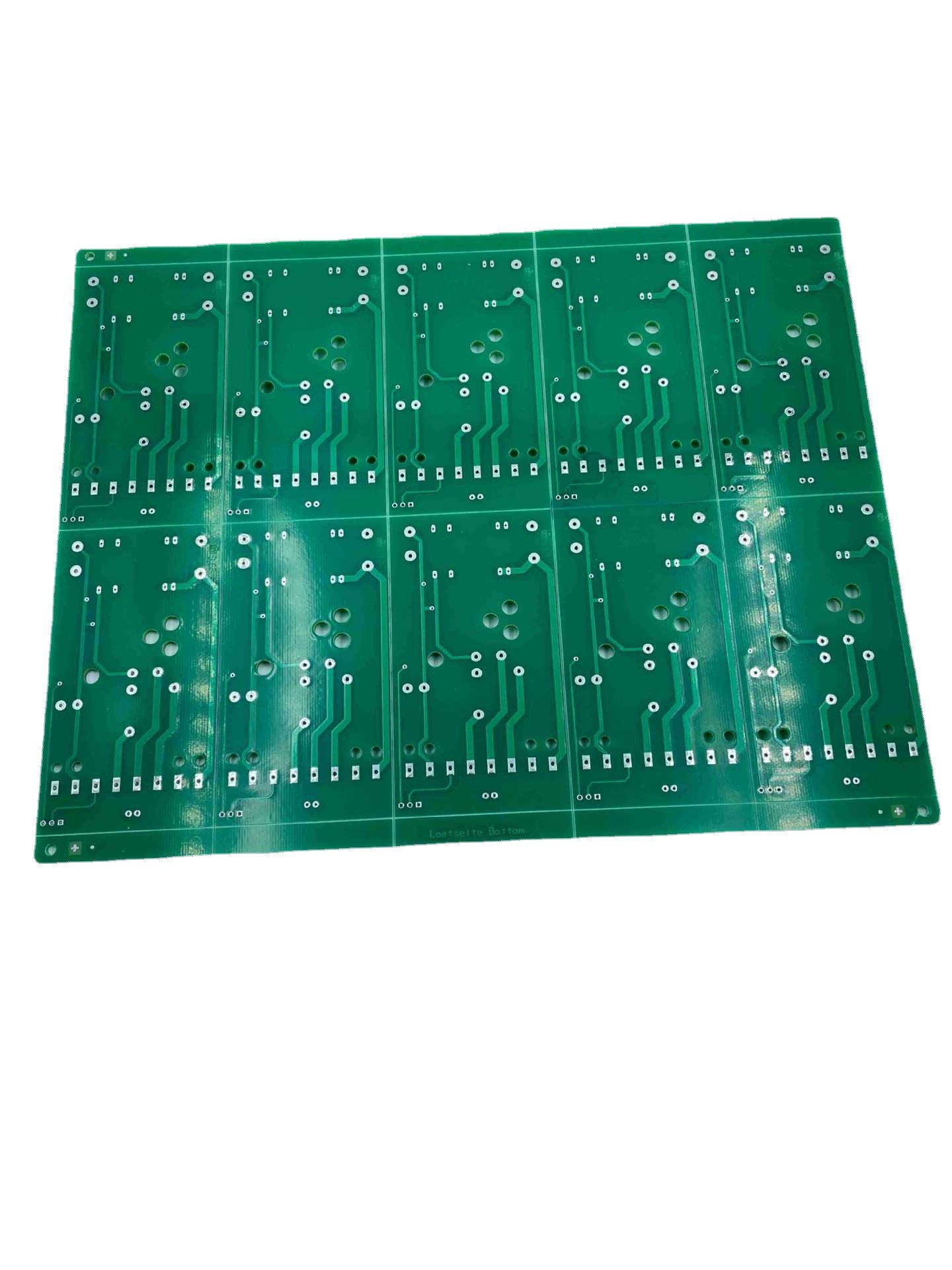

電子PCB Gerberのデザイン・サービスの製造業者の多層印刷配線基板PCBAアセンブリ
JIETENGは世界的の私達の顧客へ国際的レベルの電子契約製造業(EMS)および革新的なデザイン・サービスを提供することに努力している。私達はPCBのレイアウト、製造、アセンブリ、コンポーネントの供給元および機能テストを含むワンストップ ターンキー サービスを、提供する。
2009年に私達の創設以来、Fumaxは平均が内部時間配達に–前陣工学からの…私達の顧客のPCBの条件に私達総解決に提供できる私達の顧客に完全性を熱心で、革新的な設計および製造サービスに与える。
必要な細部
項目(PCB) | 機能(PCB) |
基材 | FR-4/高いTG FR-4/ハロゲン自由な材料/ロジャース/アルロン/Taconic/テフロン |
層 | 1-40 |
Finisedの内部/外の銅の厚さ | 1-6OZ |
終了する板厚さ | 0.2-7.0mm |
最低の穴のサイズ | 機械穴:0.15mm/レーザーの穴:0.1mm |
管理されたインピーダンス | +/-5% |
viasの機能を差し込むこと | 0.2-0.8mm |
輪郭のプロフィール | 敗走Vカットの橋スタンプの穴 |
表面処理 | HASL、液浸の金無鉛、HASL液浸の錫、液浸の銀、堅い金、抜け目がない金、OSP… |
