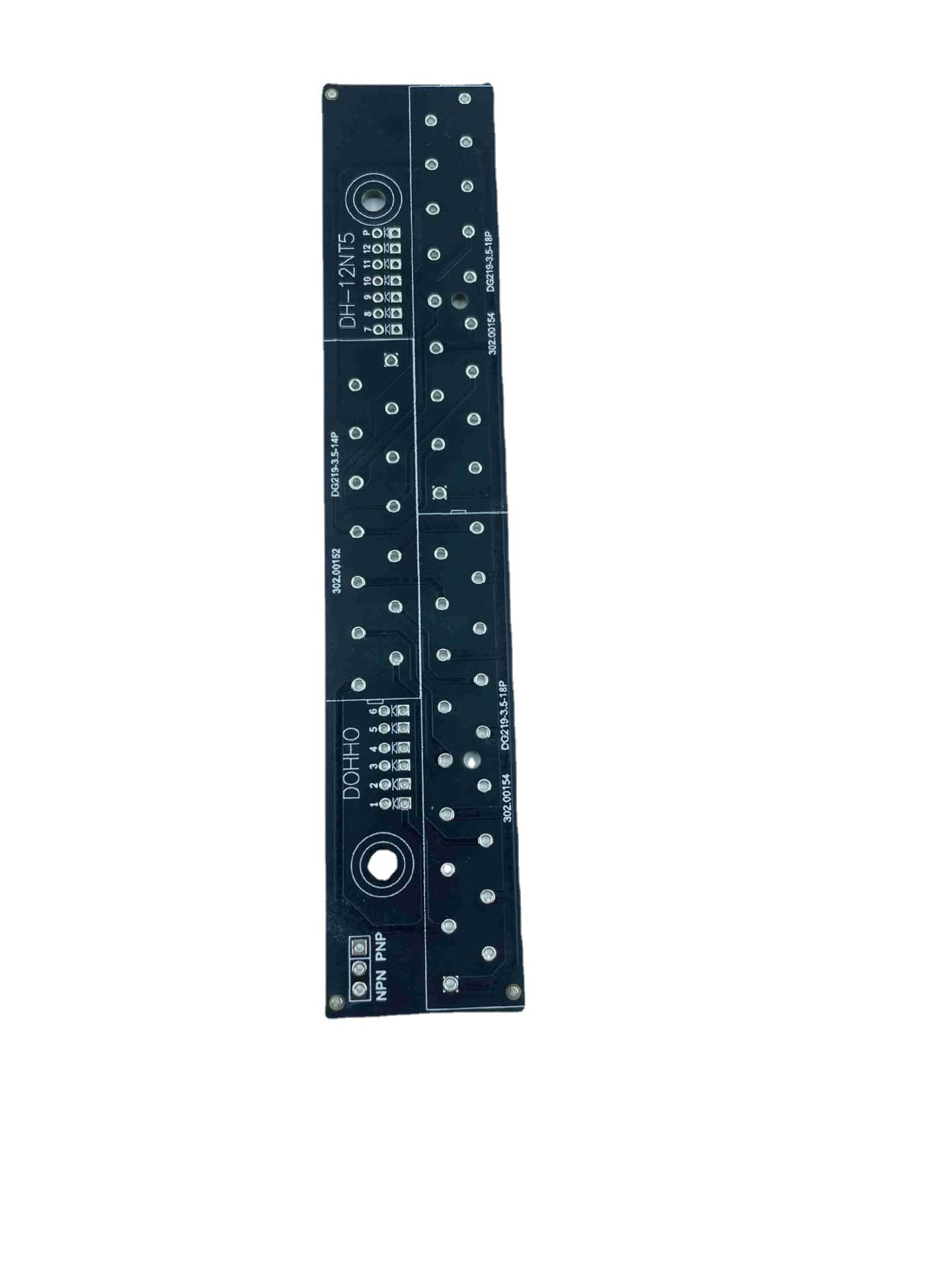

電子倍は多層PCBのプリント基板1停止サービス味方した

起源の場所 広東省、中国
ブランド名 JIETENG
証明 ISO/TS16949/RoHS/TS16949
モデル番号 PCBA
最小注文数量 交渉可能
価格 negotiable
パッケージの詳細 内部の真空のパッキング、外標準的なカートン
受渡し時間 配達のための5-8日
支払条件 交渉可能
供給の能力 1年ごとの80000の平方メートル/平方メートル

無料サンプルとクーポンについては、私に連絡してください。

whatsapp:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。

x
商品の詳細
銅の厚さ 0.5OZ-6OZ 基材 FR4/aluminum/ceramic/cem 3/FR 1
最少行送り 4/4mil(0.1/0.1mm) 板厚さ 0.005"-0.250"
最少線幅 0.1mm/4mi 表面の仕上げ OSP、HASLの液浸の金、液浸の錫
ハイライト

0.5oz PCBのプリント基板

,

6oz PCBのプリント基板

,

液浸の錫プロトタイプPCBアセンブリ

メッセージ
製品の説明

電子両面の多層PCBのプリント基板 ワンストップ サービス他のPCB及びPCBA製造業およびアセンブリ

必要な細部
型式番号:
PCB PCBA
原産地:
広東省、中国
銘柄:
JIETENG
基材:
FR-4、FR4、アルミニウム、自由なハロゲン高いTG等
銅の厚さ:
1/1oz
板厚さ:
1.6mm、2mm、0.2~6mm、0.4~4.0mm
Min. Hole Size:
0.4mm
Min.線幅:
0.2mm
最少行送り:
0.2mm
表面の仕上げ:
OSP、HASL、液浸の金、液浸の錫等のHASLOSPimmersionの金
板サイズ:
Gerberファイルに従って
製品名:
電子部品アセンブリPCB
キーワード:
1つの停止サービスOem PCBアセンブリ
材料:
FR-4、ガラス エポキシ、ロジャース迎合的な、アルミニウム、FR4高いTg、Rohs等
適用:
電子工学装置
PCBのタイプ:
、適用範囲が広い堅い、堅適用範囲が広い
形:
形:長方形、円形、スロット、排気切替器、複合体、半端もの、等
PCBAサービス:
SMD SMTのすくいの構成アセンブリ

大量生産:2~58の層/試験操業:64の層
最高。厚さ 大量生産:394mil (10mm)/試験操業:17.5mm
材料 FR-4 (標準的なFR4、中間Tg FR4、こんにちはTg FR4の無鉛アセンブリ材料)、ハロゲンなしの、陶磁器の満たされる、テフロン、Polyimide、BT、PPO、PPE、雑種、部分的な雑種、等。
Min. Width/間隔 内部の層:3mil/3mil (HOZ)、外の層:4mil/4mil (1OZ)
最高。銅の厚さ ULは証明した:6.0 OZ/試験操業:12OZ
Min. Hole Size 機械ドリル:8mil (0.2mm)レーザーのドリル:3mil (0.075mm)
最高。パネルのサイズ 1150mmの× 560mm
アスペクト レシオ 18:1
表面の終わり HASLの液浸の金、液浸の錫、OSP、ENIG + OSPの液浸の銀、ENEPIGの金指
特別なプロセス 埋められた穴、盲目穴、埋め込まれた抵抗、埋め込まれた容量、雑種、部分的な雑種、部分的な高密度、背部訓練、
抵抗制御
